Как поменять термостат на гранте 8 клапанной?

Особенности замены термостата на Ладе Гранте 8-клапанной

Термостат в автомобиле Лада Гранта — это регулятор температуры жидкости, которая циркулирует в системе охлаждения. Конструкция регулятора позволяет перенаправлять потоки антифриза по большому (малому) кругу для ускорения прогрева двигателя.

Внешний вид термостата на Ладе Гранте

Периодические перегревы мотора и недостаточное количество антифриза способствует преждевременному выходу из строя термостата. О том, как самостоятельно провести замену, рассмотрим на примере автомобиля Лада Гранта.

Последовательность действий при замене термостата на Ладе Гранте 8-ми клапанной

  1. Ставим машину в периметр ремонтной зоны.
  2. Сливаем антифриз (тосол).
  3. Снимаем хомуты, отсоединяем патрубки в системе охлаждения.
  4. Выкручиваем три винта, фиксирующих регулятор к блоку цилиндров.
  5. Изымаем термостат.
  6. Проводим дефектовку.
  7. Устанавливаем новые детали, собираем механизмы в обратной последовательности.

Где расположен термостат на Лада Гранта

В семействе автомобилей Лада Гранта «регулятор потока» зафиксирован на внешнем корпусе блока цилиндров с тыльной стороны. Схематически он расположен на отрезке магистрали между блоком цилиндров и радиатором системы охлаждения.

Место расположения запчасти

При достижении температуры в 90°С регулятор перенаправляет поток антифриза из малого круга к большому. Малый контур конструкционно состоит из:

  • водяной рубашки;
  • насоса (помпы);
  • печного отопителя.

Водителю на заметку! В модификациях Лады Гранты отопитель закольцован на малый контур, а не параллельно, как это было в предыдущих моделях ВАЗа.

При достижении температуры в 90°С клапан регулятора открывается, тосол начинает циркуляцию по большому кругу, проходя через радиатор охлаждения.

Преимущество малого круга в том, что антифриз, выходя из блока, сразу поступает на регулятор потока, что позволяет более точно определять градус тосола.

Вместе с тем, термостат на Ладе Гранте открывается уже на отметке в 85°С, а не 90°С, как указывает изготовитель в руководстве по эксплуатации. Фактический диапазон варьируется от 78°С до 93°С.

К счастью недогрев критических последствий не имеет, но не желателен. Подобные систематические действия приводят к ухудшению смазки, недогреву горючей смеси, вследствие чего топливо не в полном объеме сгорает в цилиндрах.

Ресурс замены термостата на Ладе Гранте 8 клапанов

Четкого интервала замены регулятора нет, такие цифры не приводит даже изготовитель. На практике владельцы руководствуются принципом снижения эффективности работы печного отопителя.

Средний ресурс эксплуатации термостата для Лады Гранты составляет 65 – 75 тыс. км. При условии соблюдения рекомендаций изготовителя, бережного отношения к технике интервал может быть увеличен на 5 – 7 тысяч.

Комплектация деталей — подготовка к установке

Признаки необходимости замены термостата Лады Гранты 8 клапанов

  • после прогрева двигателя свыше 85°С патрубки большого круга циркуляции все еще холодные;
  • неполное открытие клапана регулятора, что приводит к затруднению циркуляции потока антифриза;
  • клапан не перекрывает магистраль большого контура вообще, что приводит к длительному прогреву двигателя автомобиля, чрезмерному расходу горючего;
  • разгерметизация магистрали, утечка тосола;
  • механическое повреждение, деформация корпуса;
  • регулятор работает нестабильно, отопитель не в полном объеме прогревает салон автомобиля, что указывает на образование окаменелостей, наслоений ржавчины в магистрали.

Последствия длительного перегрева двигателя

Особенности версии Лада Гранта с кондиционером и без кондиционера

Конструкционных особенностей модели с установленным кондиционером и без — нет. Форма и размеры термостата идентичные. Отличия лишь в способе демонтажа печного отопителя.

Пошаговая инструкция по замене термостата Лады Гранты 8 клапанов

Необходимые материалы, инструменты:

  • отвертка с крестообразной, плоской битами;
  • набор головок, трещотка;
  • воронка;
  • плоскогубцы;
  • антифриз в объеме 8.0 литров;
  • пластиковая емкость для слива отработки;
  • ветошь;
  • новый термостат;
  • резиновые прокладки;
  • термостойкий герметик.

Последовательность действий

  1. Помещаем машину в периметр ремонтной зоны.
  2. Отпускаем хомут патрубка подачи воздуха (крестовая отвертка).
  3. Снимаем датчик массового расхода воздуха (ДМРВ).
  4. Выкручиваем пробку расширительного бачка, удаляем вакуум.
  5. Отвинчиваем три хомута на распределителе системы охлаждения, сливаем отработку в пластиковую емкость (около 3-х литров).

Подготовительные процессы перед установкой

Водителю на заметку! Если слитый антифриз без осадка, то его можно в последующем использовать повторно. В противном случае замените жидкость в системе охлаждения в полном объеме.

  1. Отжимаем колодку с проводами от блока управления двигателем, отсоединяем клемму датчика температуры.
  2. Ключом на «13» выкручиваем минусовую клемму, снимаем ее с корпуса регулятора.

  1. Головкой на «8» ослабляем хомуты патрубка подачи – обратки тосола к радиатору.

Хомуты патрубка подачи

  1. Снимаем резиновые патрубки с регулятора.

Отсоединяем резиновые патрубки

  1. Головкой на «13» выкручиваем две гайки – фиксаторы термостата к стенке блока цилиндров.

Две гайки — фиксаторы к блоку

  1. Извлекаем механизм со штатного места, зажимаем в тиски для проведения профилактики.

Зажим в тисках

  1. Ключом Torx T-30 выкручиваем три винта крышки, извлекаем ее.

Снятие крышки

  1. Соединение крышки и корпуса уплотнено резиновой прокладкой. Осматриваем ее, при наличии механических повреждений, деформации заменяем новой.

  1. Плоскогубцами захватываем пружину, надавливаем, освобождаем металлическую пластину.

Металлическая пластина

  1. Освобождаем баллон регулятора.

Баллон регулятора

  1. Для проверки работоспособности распределителя, опускаем его в емкость с водой, постепенно подогреваем, доводим до температуры 85 – 90°С. Наблюдаем за перемещением штока. В исправном состоянии он будет передвигаться ближе к верху.

Регулировка температуры

  1. Собираем детали в обратной последовательности, устанавливаем на штатное место.

Водителю на заметку!

При температуре воды 96 – 98°С шток баллона должен полностью выдвинуться на расстояние не менее 8.0 мм. Уплотнительное кольцо заменяем новым. Перед монтажом очищаем поверхность головки блока цилиндров от возможных наслоений.

Отзывы

Положительные
1. Василий: полтора года активно эксплуатирую машину, нареканий нет, система охлаждения работает стабильно. Несколько раз доливал антифриз, так как уровень был ниже среднего, но это не столь критично.
2. Геннадий: после покупки машины с салона сразу слил родной тосол, залил импортный антифриз. Отопитель работает на полную мощность, в салоне всегда тепло, двигатель не перегревается.
3. Владлен: на 45000 км лопнул резиновый патрубок подачи жидкости, заменил новым. В сервисный центр не обращался, справился самостоятельно.
4. Кирилл: за два года использования машины глобальных поломок не было, а малозначащие устранял своими силами без помощи СТО.
5. Дмитрий: на 50000 км заменил все родные хомуты на патрубках системы охлаждения, так как старые утратили герметичность, жидкость начала протекать. К печному отопителю замечаний нет.
6. Денис: пробег 85000 км, только сейчас заменил термостат новым. Считаю, что ресурс более чем достаточный, как для отечественного автомобиля.
7. Иван: за три года один раз заменил антифриз новым, поменял уплотнительную резинку на корпусе. Качеством изготовления доволен, особых нареканий нет.
Отрицательные
1. Виктор: детали низкого качества изготовления, на 45000 км заменил термостат новым, прежний заклинил. Тосол не циркулировал по большому кругу из-за неисправности.
2. Иван: у меня регулятор прослужил полтора года, после чего заклинила пружина. Считаю, что ресурс слишком маленький, даже для отечественного автомобиля.
3. Владимир: год прошел с момента покупки машины, а я уже жалею о приобретении. Сырая сборка, много недоработок, которые изготовитель не устраняет.

Регулировка нового термостата

Вывод

Система охлаждения на Ладе Гранте реализована на порядок выше предыдущих аналогов. Прямое подключение радиатора печного отопителя позволило достичь максимальной теплоотдачи.

В старых модификациях подключение реализовано параллельно, что приводило к утечке тепла.

При условии соблюдения рекомендаций изготовителя и бережного отношения к автомобилю ресурс эксплуатации превышает 80000 км.

Термостат Гранта

Вступление

Любой автомобиль имеет в себе систему охлаждения двигателя, которая должна поддерживать рабочую температуру двигателя. Главным элементом, отвечающим за стабильную температуру охлаждающей жидкости является термостат, именно он регулирует, когда пропускать ОЖ через радиатор охлаждения и когда миновать его.

Когда данный элемент выходит из строя двигатель автомобиля начинает работать в неправильных температурных режимах, которые могут привести к его поломке.

В данной статье речь пойдет о термостате на автомобиле Лада Гранта, о признаках его неисправности, способах проверки и самостоятельной замене.

Для чего нужен термостат?

В системе охлаждения Гранты имеется два круга охлаждения: малый и большой. Малый круг предназначен для более быстрого прогрева двигателя за счет циркуляции охлаждающей жидкости мимо радиатор по малому кругу. Как только автомобиль набирает рабочую температуру, термостат открывает путь охлаждающей жидкости по большому кругу для уже поддерживания рабочей температуры.

Рабочая температура Лады Гранты равно 85°С.

Термостат постоянно работает на открытие и закрытие при достижении температуры выше 85°С он открывается и помпа начинает гонять жидкость по большому кругу и так тысячи раз за весь его срок службы.

Где находится термостат?

Термостат Гранты расположен на ГБЦ и крепиться на шпильки. Обнаружить термостат можно демонтировав корпус воздушного фильтра. Ниже на картинке показано расположение термостата в подкапотном пространстве Лады Гранты.

Признаки неисправности термостата

Неисправность термостата чаще всего обнаруживают при наступлении холодов. Одним из основных признаков будет являться долгий прогрев двигателя до рабочей температуры и быстрое падение температуры при движении по трассе.

В жаркое же время термостат может заклинить и постоянно гонять жидкость по малому кругу, что приведет к закипанию жидкости и перегреву мотора, а это уже дорогостоящий ремонт.

  • Долгий прогрев в холодную погоду;
  • Падение температуры при движении по трассе;
  • Печка дует холодным воздухом;
  • Автомобиль перегревается и закипает;

Как проверить термостат

Проверку термостата можно осуществлять в два эта, но один из способов проверки довольно трудоемкий и чаще всего от него отказываются.

Первый способ

Для осуществления проверки термостат должен быть снят. Так же необходимо подготовить инструмент и материалы, которые будут использоваться для проведения работ.

Что понадобиться:

  • Кухонная плита или горелка;
  • Градусник;
  • Емкость с водой;

Демонтированный термостат погружаем в емкость с водой и кипятим его на плите до температуры в 85°C (определить температуру поможет градусник, помещенный в воду). При достижении температуры в 85°C термостат должен открыться полностью, если же он открывается значительно раньше, значит, он неисправен и подлежит замене на новый.

Читайте также  Какие свечи ставить на гранту 8 клапанов?

Второй способ

Для проверки этим методом демонтировать термостат нет необходимости, но проверку нужно осуществлять на остывшем моторе. Запускаем двигатель и прогреваем его до рабочей температуры. В тот момент, когда двигатель нагрелся до 70°C, необходимо потрогать патрубок большого круга (это нижний шланг радиатора), он должен быть холодный. Если же шланг прогревается уже на 70°C, то необходимо менять термостат, так как он неисправен.

Стоимость

Цена термостата не дешевое удовольствие, но чаще всего из строя выходит не полностью термостат, а лишь его термоэлемент. Достаточно купить крышку термостата и заменить ее, а ее же стоимость значительно меньше. Еще есть вариант купить отдельно термоэлемент и заменить его, такая покупка обойдется не более 300-400 рублей.

Ниже представлена таблица с ценами на термостат Лады Гранты.

Замена

Замену термостата можно произвести как на станции обслуживания автомобилей, так и своими собственными руками, что позволит сэкономить несколько сотен, а то и тысяч рублей.

Для проведения самостоятельной замены термостата на Гранте необходимо подготовить инструмент и материал.

Понадобиться:

  • ОЖ объемом 5 или 10 литров;
  • Тара для слива ОЖ;
  • Термостат;
  • Набор ключей;
  • Герметик;
  • Прокладка под термостат;

Приступаем к работе

Снимаем корпус воздушного фильтра и гофру;

Сливаем охлаждающую жидкость, открутив пробку на блоке ГБЦ;

Ослабляем хомуты и снимаем патрубки, подходящие к термостату;

Снимаем термостат, открутив 2 гайки крепящие его к ГБЦ;

Устанавливаем новый термостат в обратной последовательности и обязательно меняем прокладку под термостат на новую.

Видео по замене

Термостат ЛАДА “Гранта”

Термостат “Гранты” — ключевая деталь системы охлаждения двигателя. обеспечивающая оптимальную температуру охлаждающей жидкости и самого силового агрегата. Неисправности термостата могут привести к перегреву и поломке мотора автомобиля, поэтому владельцам желательно знать как проверить и заменить термостат ЛАДА “Гранта”.

  1. Особенности системы охлаждения ЛАДА “Гранта”
  2. Когда необходима замена термостата ЛАДА “Гранта”
  3. Как поменять термостат ЛАДА “Гранта”

Особенности системы охлаждения ЛАДА “Гранта”

Как и в предыдущих моделях ЛАДА, по достижению определенной температуры термостат переключает поток охлаждающей жидкости с малого на большой контур. В малый контур входят:

  • водяная рубашка цилиндров;
  • помпа;
  • отопитель салона.

Отличие в том, что радиатор отопителя включен в малый контур последовательно, а не параллельно. Это заставляет всю охлаждающую жидкость проходить через него, улучшая прогрев салона.
Температура открытия термостата — 85 градусов. По достижению этой отметки клапан открывается и жидкость начинает циркулировать по большому контуру, в который. помимо элементов малого контура, входит радиатор охлаждения.
Достоинство модернизированной системы охлаждения в том, что антифриз из рубашки двигателя попадает непосредственно на термоэлемент термостата, не смешиваясь в его корпусе. Это позволяет элементу реагировать на реальную температуру двигателя, открываясь вовремя и исключая перегрев.
Завод-изготовитель установил допустимый диапазон открытия термостата 85士7 градуса. То есть он может открываться и при 78, и при 93 градусах. Согласно официальному письму производителя, разосланного дилерам, рабочая температура двигателя “Гранта” может быть на 10 градусов ниже, чем у предшествующих моделей ВАЗ. Это не говорит о “недогреве” мотора и не ведет к увеличению расхода топлива, ухудшению смазки и снижению моторесурса. Однако владельцы ЛАДА “Гранта” нередко меняют термостат на новый, с температурой открытия ближе к 90 градусам или дорабатывают штатный термостат, меняя тепловой элемент.

Когда необходима замена термостата ЛАДА “Гранта”

Менять термостат следует, если он не перекрывает большой контур даже при горячем двигателе или открывается при температуре выше 92 градусов. В первом случае двигатель недостаточно прогревается, что ухудшает сгорание воздушно-топливной смеси и циркуляцию масло по маслоканалам. При позднем открытии в лучшем случае часто включается вентилятор охлаждения, в худшем — выходят из строя подшипники коленвала или деформируется головка двигателя, что требует сложного дорогостоящего ремонта.
Конструкция термостата ЛАДА “Гранта” не предусматривает его ремонта, поэтому вышедшую из строя деталь необходимо заменить новой.
Убедиться в работоспособности термостата без его демонтажа с автомобиля можно, пощупав температуру патрубков большого контура охлаждения или низ радиатора. Пока двигатель не прогреется до рабочей температуры, они должны быть холодными. После прогрева двигателя термостат открывается и элементы большого контура должны нагреться.

Как поменять термостат ЛАДА “Гранта”

На ЛАДА “Гранта” устанавливаются силовые агрегаты с 6 и 8 клапанами ГРМ. Расположение термостата в этих моделях отличается, соответственно, процедура замены также имеет отличия.

Для замены термостата на восьмиклапанной версии “Гранты” необходимы:

  • крестообразная отвертка;
  • торцовые ключи на 10 и13;
  • крестовая отвертка;
  • ключ Т30;
  • емкость для охлаждающей жидкости.

Замена термостата ЛАДА “Гранта” (8 клапанная) выполняется так:

  • установить ЛАДА “Гранта” на площадку, имеющую уклон так, чтоб передняя часть оказалась выше задней;
  • открутить болты крепления защиты двигателя и снять ее;
  • подставить под радиатор емкость для охлаждающей жидкости;
  • снять крышку, закрывающую расширительный бачок;
  • выкрутить пробку сливного отверстия на радиаторе;
  • слить охлаждающую жидкость в емкость;
  • закрутить пробку сливного отверстия на радиаторе;
  • отжать фиксатор и отстыковать колодку проводов от датчика температуры охлаждающей жидкости;
  • ослабить хомут, фиксирующий задний шланг на патрубке крышки термостата;
  • снять шланг с патрубка;
  • ослабить хомут, фиксирующий передний шланг на патрубке крышки термостата;
  • снять передний шланг с патрубка;
  • открутить гайку, удерживающую провод “массы” на шпильке крепления термостата;
  • снять со шпильки шайбу и наконечник провода “массы”;
  • открутить две гайки, крепящие термостат к двигателю, снять и отложить шайбы;
  • стянуть корпус термостата со шпилек;

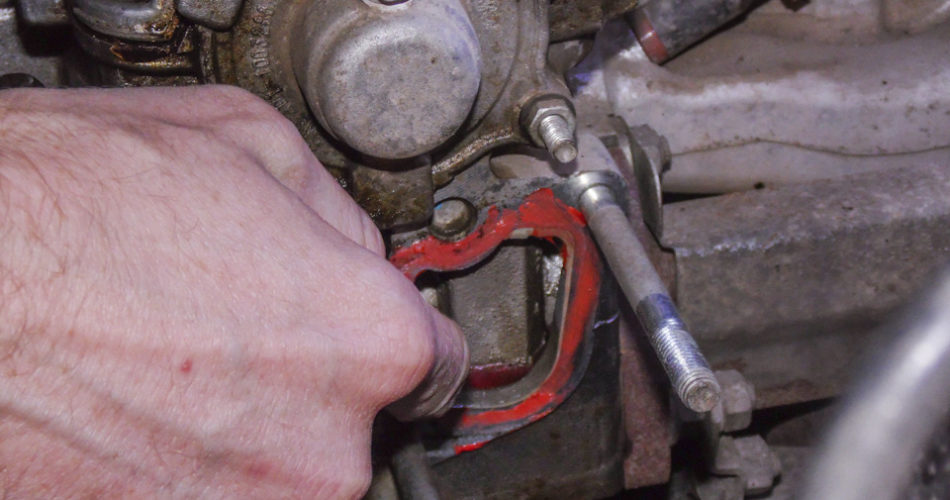

  • снять уплотнительную прокладку термостата;

Важно: при снятии или замене термостата уплотнительная прокладка подлежит обязательной замене на новую!

  • открутить три болта, удерживающие крышку термостата;
  • снять крышку;
  • отжать фиксирующую пластину термостата, преодолевая сопротивления пружины;
  • повернуть пластину, вывести ее из пазов и вытащить;
  • извлечь пружину;
  • вытащить термостат из корпуса.

Новый термостат устанавливается в корпус на место старого, дальнейшие операции следует производить в порядке, обратном снятию детали.

Совет: перед установкой шлангов на патрубки следует смазать последние тонким слоем герметика, это предотвратит возможную утечку охлаждающей жидкости.

После установки термостата необходимо заполнить систему охлаждения антифризом (охлаждающей жидкостью), завести и прогреть двигатель, проследив, чтоб из контуров охлаждения удалились воздушные пробки.

Для замены термостата на шестнадцатиклапанной версии “Гранты”, понадобятся:

  • крестовая отвертка;
  • ключ на 10;
  • шестигранный ключ на 5;
  • емкость для охлаждающей жидкости.

Автомобиль необходимо разместить на ровной площадке, желательно с небольшим уклоном, чтоб передняя часть была приподнята относительно задней. Перед заменой термостата следует слить из системы охлаждающую жидкость. Для этого необходимо снять защиту двигателя, открыть крышку расширительного бачка, подставить под радиатор емкость для охлаждающей жидкости и слить последнюю, открутив пробку сливного отверстия радиатора.
После того, как жидкость слита, можно закрутить пробку сливного отверстия и приступать к замене термостата. Снятие термостата ЛАДА “Гранта” (16 клапанов) выполняется так:

  • ослабить хомуты шлангов, подводящих охлаждающую жидкость к крышке термостата;
  • отстыковать шланги от крышки термостата;
  • выкрутить болты крепления крышки термостата;
  • извлечь крышку термостата с посадочного места;
  • снять уплотнительное кольцо из паза в крышке термостата (его необходимо заменить новым);
  • утопить и провернуть пластину, фиксирующую термостат в крышке;
  • вытащить пластину и термостат из крышки.

Новый термостат устанавливается в порядке, обратном снятию.

После установки термостата необходимо залить в систему охлаждающую жидкость, завести и прогреть двигатель, удалить из системы воздушные пробки (при их наличии).

Совет: перед установкой термостата на авто его следует проверить. Для этого необходимо погрузить термостат в воду с температурой 85 градусов. Если при этом шток термостата начинает двигаться, устройство исправно.

Теперь вы знаете как поменять термостат ЛАДА “Гранта” и можете выполнить работу самостоятельно, без дополнительных затрат времени и денег для визита на СТО.

Термостат автомобиля Лада Гранта

Термостат Лада Гранта — это прибор терморегуляции двигателя. От его исправности зависит статичность температуры прогрева мотора на Гранте. Это своеобразный переключатель направления движения тосола по внутреннему и внешнему контуру системы охлаждения автомобиля Лада Гранта.

Что такое термостат и для чего он нужен

Термостат (ТС) представляет собой автоматическое устройство, которое регулирует температуру охлаждающей жидкости. Главное назначение прибора заключается в том, чтобы способствовать быстрому разогреву двигателя и в то же время не допускать его перегрев. Охлаждающая жидкость (ОЖ) сначала циркулирует по малому кольцу (рубашка ДВС — помпа) пока её температура не достигнет 89–92 °С. Затем ТС открывает клапан, направляя поток ОЖ в большое кольцо системы охлаждения (радиатор — теплообменник печки — расширительный бачок).

Во время работы двигателя клапан термостата находится в постоянном движении, уменьшая или увеличивая проход ОЖ во второй большой контур, в зависимости от интенсивности эксплуатации мотора и температуры воздуха снаружи автомобиля.

Устройство и принцип работы

На Грантах, как с 8-ми, так и 16-ти клапанными двигателями устанавливают термостаты Лузар LT0191 и LT190. Своим принципиальным строением ничем не отличаются от аналогичных приборов на других автомобилях. ТС на Гранте представляет собой, отлитый из латуни, цилиндр с крышкой и отводным боковым патрубком. Его основной деталью является термоэлемент.

Он представляет собой медный баллон, заполненный специальным воском (церезином). При повышении температуры воск расширяется, выталкивая шток наружу, который в свою очередь упирается в седло клапана. При достижении температуры выше 92 °С шток полностью открывает клапан, освобождая проход ОЖ в большой контур через радиатор.

При понижении нагрева ОЖ воск в баллоне будет сжиматься. В работу включится возвратная пружина, которая вернёт шток в первоначальное положение, а клапан закроется.

Место установки термостата Гранта

Местоположение ТС может несколько отличаться в автомобилях Гранта с 8-ми и 16-ти клапанными двигателями. Прибор находится сбоку блока цилиндров. Он примыкает своим посадочным местом к выходному отверстию рубашки двигателя через прокладку. Прибор закреплён тремя гайками на шпильках, установленных в теле корпуса мотора.

Читайте также  Как заменить термостат на приоре 16 клапанов?

Как проверить термостат Гранта

Может наступить такой момент, когда ТС перестанет нормально функционировать и возникнут такие явления, как:

  • значительное увеличение времени прогрева ДВС;
  • быстрое закипание ОЖ после достижения температуры 92 °С;
  • перерасход топлива;
  • двигатель не прогревается до нужной температуры зимой.

В этой ситуации надо знать, как проверить термостат. Это можно осуществить тремя способами.

  1. Тактильный метод
  2. Визуальный контроль
  3. Лабораторное испытание

Тактильный метод

Двигатель прогревают до тех пор, пока на панели приборов показания датчика не достигнут нужной величины. Капот поднимают и рукой щупают нижний отводной патрубок радиатора. При исправном приборе шланг окажется горячим. Однако, способ не даёт полное представление о работоспособности ТС.

Визуальный контроль

Прибор снимают с автомобиля и помещают его в ёмкость, подвешивая в воде. Визуально будет видно движение клапана. При кипении воды седло опустится, открывая отверстие. Во время остывания клапан будет наоборот подниматься и закроет проход.

Лабораторное испытание

Термостат тоже помещают в водную среду, но опираю на твёрдое основание. К сосуду с водой подводят штатив с индикатором часового типа, шток которого будет жёстко опираться на верхний клапан ТС. При нагреве воды фиксируют показания индикатора. Но этот способ довольно сложно осуществить в условиях гаража, поэтому им редко пользуются водители Лады Гранта.

В интернете нередко публикуются советы по ремонту терморегулирующего прибора. Но этого не стоит делать по причине того, что прибор не подлежит восстановлению в полной мере. Лучше всего купить и установить новый термостат на Гранту.

Замена термостата Гранта

Со временем прибор может исчерпать свой ресурс, и клапан не будет правильно срабатывать. ОЖ не сможет обращаться в большом контуре и проходить через радиатор. Жидкость, оставаясь в рубашке движка, будет быстро нагреваться и закипать. В другом случае клапан замирает в открытом положении, и жидкость всё время проходит по большому контуру. Двигатель будет долго прогреваться. При этом резко возрастёт расход топлива. Особенно это заметно в холодную погоду. Автомобиль будет нуждаться в срочной замене термостата.

Пошаговая инструкция по замене термостат на Ладе Гранта

Перед началом работы нужно подготовить инструмент: ключ TORX T30, торцевую головку на 13 и крестовую отвёртку. После этого поступают следующим образом.

  1. Автомобиль устанавливают на ровной площадке с остывшим двигателем. Поднимают крышку капота.
  2. Снимают пробку с расширительного бачка.
  3. Выворачивают пробку снизу радиатора и сливают в чистую ёмкость охлаждающую жидкость. Пробку завинчивают обратно.
  4. Отсоединяют разъём с проводами от датчика температуры ОЖ.
  5. Крестовой отвёрткой ослабляют хомуты шлангов.
  6. Шланги снимают с патрубков термостата.
  7. Отворачивают гайку крепления провода, замкнутого на «массу», на верхней шпильке корпуса ТС.
  8. Снимают гайки и шайбы с двух остальных шпилек.
  9. Термостат стягивают со шпилек.
  10. С посадочного места двигателя удаляют старую и устанавливают новую прокладку.
  11. Для хорошего прилегания прокладку можно смазать моторным маслом или нанести на неё с двух сторон тонкий слой герметика.
  12. Новый термостат устанавливают на посадочное место, продевая шпильки через отверстия в наплывах корпуса ТС.
  13. Одевают шайбы и наконечник провода «массы».
  14. Гайки затягивают ключом на шпильках.
  15. Патрубки ТС смазывают моторным маслом.
  16. Одевают шланги и закрепляют их хомутами.
  17. Отвернув верхнюю пробку радиатора, заливают ОЖ до тех пор, пока уровень в расширительном бачке не установится между отметками «мин» и «макс». Пробку обратно завинчивают.
  18. Двигатель заводят и проверяют отсутствие течи ОЖ во всех соединениях охлаждающей системы.
  19. По достижении рабочей температуры завинчивают пробку расширительного бачка. Раньше этого не делают, чтобы из системы вышли воздушные пробки.

Заключение

Вовремя выявленная поломка термостата, избавит владельца Гранты от больших непредвиденных расходов на ремонт двигателя. Перед тем, как покупать новый термостат, нужно убедиться в принадлежности прибора к данной модели автомобиля лада Гранта. Покупать запчасть нужно только проверенного бренда, не стоит приобретать дешёвые подделки.

Видео по теме

При какой температуре начинает открываться термостат

Автомобиль: Лада Гранта.
Спрашивает: Шмаков Виктор.
Суть вопроса: При какой температуре открывается термостат на Лада Гранта?

Подскажите, пожалуйста, при какой температуре должен открываться термостат на Лада Гранта, при тех настройках, которые заложены на ней с завода?

Температуры открытия и закрытия термостата на Гранте

В термостате предназначены два клапана: основной и дополнительный. При температуре жидкости до 85 °C термостат плотно закрыт, и она циркулирует по малому кругу, обходя радиатор, что способствует наибыстрейшему прогреву мотора. Стоит только температуре подняться от 86° C , как термостат начинает постепенно открываться и при температуре охлаждающей жидкости в 102° C он открывается полностью, обеспечивая её проход по полному кругу через радиатор.

Таким образом становится ясно, что термостат начинает работать уже начиная от 86 °C.

Видео-обзор заводского термостата

Что такое термостат (функции, принцип работы)

Расположение термостата под капотом

Термостат, оснащенный твёрдым термочувствительным наполнителем устанавливаемых на автомобилях Лада Гранта предназначен для поддержки оптимальной рабочей температуры охлаждающей жидкости двигателя, а также для сокращения времени его прогрева.

Собственно сейчас имеем полностью рабочий термостат, который полностью открывается на 87-90 градусах, но закрывается на 78-80. Т.к. при прогреве температура двигателя доходит до 87-90 градусов, а потом опускается до 78-80 и в этой районе держится.

Возможно ли без замены термостата повысить его температуру закрывания? Или это решается только заменой самого термостата?

У меня сейчас установлен термостат, который имеет вверху болтик с гаечкой, видимо для его какой-то регулировки, но не знаю какой.

PS: Просто сейчас когда температура двигателя становится более 83 градусов, тоо печка работает как угорелая, ташкент становится в салоне. Вот и думаю что если повысить температуру закрытия термостата, чтобы минимальная рабочая температура двигателя стала не менее 83 градусов, может быть тогда и зимой не холодно будет.

Нельзя недооценивать роль термостата — важного приспособления двигателя. Под этим понятием подразумевают клапан механического типа, «миссия» которого заключается в регулировании охлаждающей жидкости.

Приоритетное его достоинство, задуманное разработчиками: температура открытия термостата предупреждает перегрев «пламенного сердца» автомобиля во избежание дорогостоящих ремонтов и для обеспечения полноценной безопасности на дороге.

О нюансах установки

Вам будет интересно: Компьютерная диагностика Ford: полная проверка автомобиля

Монтируется приспособление вверху двигателя на участке выхода охлаждающей жидкости в радиаторное устройство. Оно способствует быстрому прогреву автотранспортного средства, сдерживая охлаждение до той поры, пока двигатель не достигнет повышенной температуры. Суть устройства заключена в трех элементах: цилиндр, штырь, воск. Схема такого состояния используется с давних пор, не претерпевая особенной модернизации, в том числе, и в новых марках автомашин. В итоге детали мотора не изнашиваются прежде времени, улучшаются их динамические показатели.

Немного о функционировании

Вам будет интересно: Сварка кузова автомобиля: виды, описание, технология

Марка машины диктует вид применяемого термостата. Все они могут быть настроены по-разному. Поэтому из характеристик важнее всего то, какая температура открытия термостата определена производителем.

Марка прибора указывается на его корпусе. Он может быть установлен не только в блоке мотора, но и в специально отведенном для него месте. Работа клапана базируется на расплавлении воска, помещенного в отверстии в форме цилиндра по направлению к силовому участку. В зависимости от марки температура открытия клапана термостата может варьироваться.

В конструкции температурный параметр доходит до 80 градусов, воск расширяет свою площадь, выдавливая штырь цилиндровой блокировки. Итог – разблокировка системы и действие охлаждающей жидкости.

О видах термостатов

Вам будет интересно: Как зарядить полностью разряженный автомобильный аккумулятор: советы и рекомендации автомобилистам

Различаются модели по стоимости и принципу действия.

На рынке большую популярность получили изделия немецкого автопрома, но для них характерна высокая цена. Отечественные агрегаты неплохо вжились в конструкции современных авто любой марки, однако иногда раньше времени дают сбои. Вообще, с 2006 г. выпуск в России термостатов прекращен. Встречается прежняя продукция «СтАто», но сегодня завод реконструирован в «Прамо». Он занимается переупаковкой китайских термостатов и отправляет их на авторынок под собственным брендовым именем. Аналогичный алгоритм работы выбрали и другие «родные» предприятия. С повышенным контролем качества можно считать компанию «Электон», работающую во Владимирской области.

Водителей больше интересуют универсальные вариации. Какие типы предлагаются на рынке?

  • Одноклапанный вариант, имеющий клапанную «тарелку» и терморегулирующий элемент. Его относят к разряду востребованных, благодаря возможности монтировать на разные авто. Все потребности двигателя он иногда не в силах удовлетворить, однако прекрасно справляется с работой на двигательных системах от предприятия «УМЗ».
  • Плюсом двухступенчатого устройства становится наличие двух клапанов. Сегодня изготовители предлагают усовершенствованные его функции.
  • Прогрессивной идеей инженеров, успешно реализуемой в жизни, служит электронный термостат. Благодаря расширенным способностям регуляции открытия и закрытия клапана, двигатель может функционировать в разных режимах. Это приводит к снижению потребления горючего, меньшему моторному износу, способствует легкому управлению в тяжелых условиях дороги. Модель подходит для иномарок, машин последнего десятка лет, с хорошим бортовым компьютером и с опцией контроля термостата. Высокая точность работы, возможность ручного и автоматического регулирования добавляют плюсы в «копилку» достойных моментов разработки.



На отдельных моделях машин устанавливаются оба варианта при условии эксплуатации мощного мотора, как на «КамАЗах». Подчас в ход идут сразу три изделия.

Ликбез по термостатным наполнителям

Как наполнитель влияет на функционал?

Исправность узла продиктована его качественными свойствами и особенностями.

  • Жидкий наполнитель не используется на российских средствах передвижения с 1983 г., поэтому писать о нем нет никакого смысла.
  • Модели с восковым содержанием позволяют успешно курсировать «стальному коню» на разные расстояния. Они подходят для продукции российского и зарубежного автопрома. Основу моделей составляет церезин — воск специального характера. Дополняет его медный порошок, заключенный в латунный или медный баллон. Во время работы двигателя происходит нагревание баллона и повышение температуры воска. При расширении последнего в действие вступает охлаждающая жидкость. Когда температура снижается, воск приобретает первоначальную форму. При этом разжимается пружина и перекрывается проход в термостате. Жидкость сначала идет по меньшему кругу, затем бежит к насосу и в систему ОЖ. На ВАЗах работа термостата имеет ряд особенностей. Так, температура открытия термостата на «Гранте» — традиционные 80-90 градусов.
Читайте также  Как отрегулировать сцепление на калине 8 клапанов?

Особенности термостатов на ВАЗ

В этих автомашинах устанавливается двухклапанный прибор с восковым содержимым. При этом температура открытия термостата «Калины» — 90 0С. До нагрева мотора у жидкости есть время пройти малый круг. Затем жидкость циркулирует к насосной части. Одновременно с этим она проходит сквозь «рубашку» впуска, карбюраторную камеру для смешивания. При включении отопления салона, жидкости приходится пройти также через радиатор.

Что происходит при неполноценном нагреве мотора? Частичное открывание главного клапана и неполное закрывание второго. В итоге определенная порция движется к радиатору. Такой механизм быстрее прогреет силовой узел. Полностью клапан откроется при температуре открытия термостата у «ВАЗ» в 90 градусов.

О причинах вероятных поломок

Износу и поломкам подвержена любая запчасть. Распространенной причиной отказа жидкости циркулировать считается коррозия, портящая поверхность цилиндра. Автомеханики советуют заменять деталь один раз в два года. Некачественный тосол ведет к нарушению герметичности корпуса, где размещен воск. В результате сила трения штока увеличивается. Длительная задержка силового агрегата на холостом ходу дольше 10 минут приводит к скорому выходу из строя этой рабочей детали. Что же советуют специалисты для снижения риска повреждений?

Экспертное мнение

Водителям «вазовских» лошадок рекомендуется своевременная диагностика. Учитывая, что температура открытия термостата у «ВАЗ-2110» составляет 80 0С, проверить его состояние можно следующим образом.

  • Запуск не стоит затягивать: 7 минут – оптимальный временной промежуток. Далее следует открыть капот и коснуться нижнего патрубка. При исправном положении шланги должны иметь идентичную температуру. Разность показателя говорит о неполадке. Главное – не допустить появления воздушных пробок, их следствием станет перегрев и необходимость срочной замены.
  • Заводя двигатель, нужно потрогать трубку, ведущую к ОЖ. В нормальном состоянии она холодная вплоть до прогрева мотора до нужной кондиции.
  • К сложным способам диагностики относят демонтаж системы и окунание ее в нагретую жидкость. «Кастрюльный» способ может охарактеризовать лишь рабочее состояние термостата, не определяя неполадок.

Для определения нужных параметров термостата, подходящего для конкретного «железного коня», приходится учитывать температуру клапанного открывания. Поэтому лучше отправиться в специализированный автомагазин.

Типичные признаки неисправности

Автомобилисты могут заметить проблемы с этим узлом по следующим признакам.

  • Слишком быстро мотор нагревается.
  • Температурный показатель растет до нормы чересчур долго.
  • В ходе поездки двигательная стрелка опускается, наблюдается ее подъем при торможении.



Для выявления дефектов рекомендуется следить за всеми параметрами каждой детали, вовремя приезжать на профессиональную диагностику. Компьютерная методика поможет выявить на ранних стадиях малейшие проблемы, не допуская замены прибора и продлевая срок службы любимой «ласточке». Стоит прислушиваться к рекомендациям специалистов в сервисных центрах, обращаться в серьезные автомастерские с лицензией, хорошей материальной и технической базой, опытными мастерами, разбирающимися в тонкостях техустройств.

Как выбрать термостат на Ладу Гранту: устройство, каталожные артикулы, отзывы автовладельцев

Фото нового термостата

Нарушение условий эксплуатации авто, некачественный тосол, частые перегревы мотора способствуют преждевременному износу «регулятора», неполному открытию клапана, засорению каналов.

Что такое термостат и для чего он нужен

Термостат (ТС) представляет собой автоматическое устройство, которое регулирует температуру охлаждающей жидкости. Главное назначение прибора заключается в том, чтобы способствовать быстрому разогреву двигателя и в то же время не допускать его перегрев. Охлаждающая жидкость (ОЖ) сначала циркулирует по малому кольцу (рубашка ДВС — помпа) пока её температура не достигнет 89–92 °С. Затем ТС открывает клапан, направляя поток ОЖ в большое кольцо системы охлаждения (радиатор — теплообменник печки — расширительный бачок).

Во время работы двигателя клапан термостата находится в постоянном движении, уменьшая или увеличивая проход ОЖ во второй большой контур, в зависимости от интенсивности эксплуатации мотора и температуры воздуха снаружи автомобиля.

Устройство и принцип работы

На Грантах, как с 8-ми, так и 16-ти клапанными двигателями устанавливают термостаты Лузар LT0191 и LT190. Своим принципиальным строением ничем не отличаются от аналогичных приборов на других автомобилях. ТС на Гранте представляет собой, отлитый из латуни, цилиндр с крышкой и отводным боковым патрубком. Его основной деталью является термоэлемент.

Он представляет собой медный баллон, заполненный специальным воском (церезином). При повышении температуры воск расширяется, выталкивая шток наружу, который в свою очередь упирается в седло клапана. При достижении температуры выше 92 °С шток полностью открывает клапан, освобождая проход ОЖ в большой контур через радиатор.

При понижении нагрева ОЖ воск в баллоне будет сжиматься. В работу включится возвратная пружина, которая вернёт шток в первоначальное положение, а клапан закроется.

Обзор цен производителей

Наименование / артикул / ОЕМ Цена (Руб.)
Термостат Лада Гранта Behr-Hella От 1200
Лада Гранта (зимний 92С) luzar 92LT 0192 OEM: 2190-1306010-92 От 1150
Термостат Лузар (LUZAR)LT 0190 ОЕМ 21900-1306010-00 От 1150
Wahler (Вахлер) термостат WL54546435 От 1300
Behr Thermot-Tronik2190-1306010 От 1250
Термостат Лада Гранта Лузар 92LT01082 21082-1306010 От 1100

*цены актуальны состоянием на 17.12.18 года.

Место установки термостата Гранта

Местоположение ТС может несколько отличаться в автомобилях Гранта с 8-ми и 16-ти клапанными двигателями. Прибор находится сбоку блока цилиндров. Он примыкает своим посадочным местом к выходному отверстию рубашки двигателя через прокладку. Прибор закреплён тремя гайками на шпильках, установленных в теле корпуса мотора.

Меняем термовставку

Можно заменить термовставку целиком. Идеально для штатного термостата Гранты подходят вставки фирмы Wahler: 3017.87 D (на 87° C) и 3091.92В (на 90° C). Меняется вставка вместе с пружиной. Такая модернизация проводится на термостатах, выпущенных фирмой BEHR (которым и укомплектован новый автомобиль BAЗ-2190). Никаких доработок и подгонки новых деталей проводить не нужно. Терморегулятор BEHR является разборным, а «термос» Wahler придется распилить ножовкой для того, чтобы извлечь термоэлемент.

Как проверить термостат Гранта

Может наступить такой момент, когда ТС перестанет нормально функционировать и возникнут такие явления, как:

  • значительное увеличение времени прогрева ДВС;
  • быстрое закипание ОЖ после достижения температуры 92 °С;
  • перерасход топлива;
  • двигатель не прогревается до нужной температуры зимой.

В этой ситуации надо знать, как проверить термостат. Это можно осуществить тремя способами.

  1. Тактильный метод
  2. Визуальный контроль
  3. Лабораторное испытание

Тактильный метод

Двигатель прогревают до тех пор, пока на панели приборов показания датчика не достигнут нужной величины. Капот поднимают и рукой щупают нижний отводной патрубок радиатора. При исправном приборе шланг окажется горячим. Однако, способ не даёт полное представление о работоспособности ТС.

Визуальный контроль

Прибор снимают с автомобиля и помещают его в ёмкость, подвешивая в воде. Визуально будет видно движение клапана. При кипении воды седло опустится, открывая отверстие. Во время остывания клапан будет наоборот подниматься и закроет проход.

Лабораторное испытание

Термостат тоже помещают в водную среду, но опираю на твёрдое основание. К сосуду с водой подводят штатив с индикатором часового типа, шток которого будет жёстко опираться на верхний клапан ТС. При нагреве воды фиксируют показания индикатора. Но этот способ довольно сложно осуществить в условиях гаража, поэтому им редко пользуются водители Лады Гранта.

В интернете нередко публикуются советы по ремонту терморегулирующего прибора. Но этого не стоит делать по причине того, что прибор не подлежит восстановлению в полной мере. Лучше всего купить и установить новый термостат на Гранту.

Отзывы владельцев

Положительные
1. Геннадий: 65000 км пробега, замечаний к элементам системы охлаждения нет. Со своей стороны стараюсь систематически проводить технический осмотр, заливать качественный антифриз.
2. Владимир: на 75000 км первый раз заменил «регулятор», считаю, что для отечественного автомобиля ресурс более чем хороший.
3. Александр: за два года эксплуатации машины поломки случались, но масштабных не было. Малозначащие устранял своими силами. Конечно, «наш» производитель далек от совершенства, но качество на порядок выше предыдущих модификаций.
4. Сергей: печной отопитель в Гранте греет очень хорошо, жарко, часто открываю окна для вентиляции. Не припомню, чтобы на ранних моделях было такое качество.
5. Василий: качеством сборки отечественного автомобиля доволен, неисправности присутствуют, но они легко устраняемы своими силами.
6. Геннадий: после покупки машины сразу слил «родной» тосол, залил качественный импортный. Система охлаждения работает словно часики.
7. Дмитрий: автомобилем доволен, агрегаты работают в штатном режиме. Соблюдаю график проведения ТО, покупаю оригинальные детали.
Отрицательные
1. Кирилл: проехал 35000 км без поломок, а после машина начала сыпаться. За полтора года уже дважды внепланового посещал СТО для диагностики.
2. Степан: пожалел, что купил Гранту, модель сырая, много недоработок, дефектов. Изготовитель не спешит устранять.
3. Виктор: не спешите покупать Гранту, в качестве хорошей альтернативы можно использовать Рено Логан.


Правильно собранный термоэлемент

Вывод

В штатной комплектации Лада Гранта оснащена деталями отечественного производителя. Средний срок эксплуатации элементов системы отопления составляет 75 – 80 тыс. км.

В качестве альтернативы отечественным элементам (21082), владельцы приобретают зарубежные аналоги, такие как Wahler, Stellox. Срок эксплуатации больше на 10 – 15%, но и цена на порядок выше. Стоит несколько раз подумать, прежде чем покупать.
