Коробка передач DSG: что это такое

Многие современные автомобили комплектуются коробкой передач DSG. Она устанавливается на легковые авто В и С класса. Ее также можно встретить в автомобилях класса D и выше (на мощные машины устанавливается шестиступенчатый тип изделия). Поэтому владельцы легкового автотранспорта хотят знать, что такое коробка передач DSG и чем она отличается от своих механических и автоматических предшественников.

Устройство и принцип работы DSG

Коробка переключения передач DSG представляет собой роботизированное оборудование, оснащенное двумя сцеплениями и связанными с ними двумя рядами передач. Это современное устройство выпускается в шестиступенчатом и семиступенчатом исполнении.

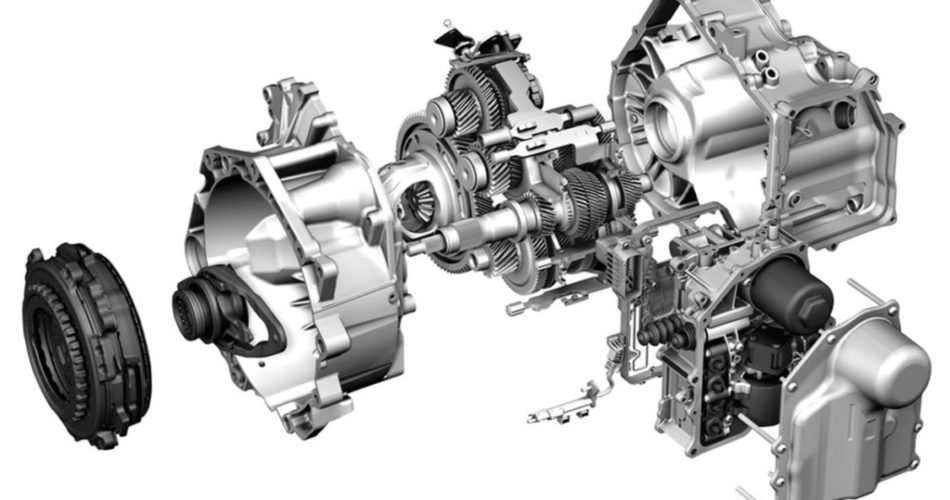

Структура DSG

  • двойное сцепление;
  • главную передачу;
  • два ряда передач;
  • дифференциал;
  • двухмассовый маховик;
  • систему управления.

Принцип работы DSG

Данная КПП последовательно включает передачи двух рядов. То есть, при работе одной из передач всегда выбрана следующая, а значит она готова к использованию. Такая схема работы обеспечивает переключение без разрыва потока мощности. Это значительно повышает возможности коробки, по сравнению с ее механическими и автоматическими аналогами. Ведь двигатель с такой коробкой передач не работает вхолостую, топливо расходуется намного медленнее, а автомобиль получает улучшенные разгонные характеристики.

Читайте также: Узнайте чем отличается роботизированная коробка передач от автоматической.

Устройство шестиступенчатых и семиступенчатых DSG

Двойное сцепление необходимо для переноса крутящего момента на два ряда передач. Семиступенчатое оборудование содержит два фрикционных сцепления. В шестиступенчатом варианте коробки сцепление дополняется ведущим диском, подключенным к маховику, и двумя фрикционными муфтами, связанными с рядами передач посредством главной ступицы. Кроме того, семиступенчатая и шестиступенчатая модели DSG отличаются друг от друга типом сцепления. В семиступенчатой используется сцепление сухого типа, дополненное электрическим насосом. Такая конструкция коробки позволяет снизить расход масла и повысить экономичность двигателя. В шестиступенчатой DSG применяется сцепление мокрого типа. Оно нуждается в большом количестве масла, однако такой принцип работы позволяет значительно увеличить срок службы оборудования.

Коробка DSG в разрезе

Каждый ряд передач в коробке — это первичный и вторичный ряды, оснащенные блоками шестерен. Во время их работы второй ряд контролирует четные передачи, а первый — нечетные и задний ход. Первичный вал во втором ряду представляет собой полое устройство, надетое на аналогичный вал в первом ряду. При этом оба первичных вала размещаются соосно.

Шестерни первичных и вторичных валов также имеют разный принцип работы. Те из них, которые находятся на первичных валах, жестко соединены с самим валом. В отличие от них, шестерни на вторичных валах свободно вращаются, а между ними находятся синхронизаторы, включающие нужную передачу. Кроме того, КП DSG оснащается шестерней заднего хода на промежуточном вале. Это устройство необходимо для реверсионного движения. Вторичные валы тоже содержат ведущие шестерни, отвечающие за главную передачу.

Переключение передач и управление сцеплением контролируется усовершенствованной системой управления. Она состоит из:

  1. Электрогидравлического блока, отвечающего за работу гидравлического контура управления. Этот блок состоит из электромагнитных клапанов, мультиплексора, золотников-распределителей и клапанов регулирования давления. Электромагнитные клапаны предназначены для переключения передач. Золотники-распределители управляются специальным рычагом селектора. Клапаны регулирования давления необходимы для работы фрикционных муфт. А мультиплексор управляет гидроцилиндрами переключения передач (всего 8 цилиндров), используя для этого электромагнитные клапаны. Часть гидроцилиндров работает в исходном положении мультиплексора, а другая часть — в рабочем его положении. Во время этого процесса используются одни и те же электромагнитные клапаны.
  2. Электронного блока управления, обеспечивающего работу системы согласно сигналам датчиков.
  3. Входных датчиков, контролирующих частоту вращения на выходе и входе DSG. Также датчики отслеживают температуру и давление масла, и расположение вилок включения передач.

Skoda Octavia Turbo 333 › Бортжурнал › Коробки передач DSG 6 и 7 – их устройство, ресурс и принцип работы на моделях марки Skoda

Коробка DSG – это автоматическая роботизированная трансмиссия для переключения передач, которую использует не только автомобильная марка Skoda на своих автомобилях, а в целом весь концерн Volkswagen Group. Чем она лучше обычного автомата, как работает, какую надежность и каков ресурс имеет? Многие задаются такими вопросами, когда сталкиваются с выбором автомобиля и в частности трансмиссии на неё. Давайте рассмотрим все по порядку.

Аббревиатура DSG на немецком языке расшифровывается как Direktschaltgetriebe (директшальтгетрибе) а на английском Direct Shift Gearbox. По- другому её еще называют преселективная.

Преимущества

Для улучшения комфорта при передвижениях инженеры любых концернов стараются разрабатывать все новые приспособления и устройства. Когда была придумана и выпущена первая коробка-автомат – это был грандиозный прорыв. Ведь механическое переключение требует дополнительных усилий при езде и работы двумя педалями: газ и сцепление, а тут нужно только давить на газ, либо же на тормоз.

Какими же преимуществами обладает DSG по сравнению с механикой или обычным автоматом:

самым главным является то, что при переключениях передач нет разрыва между ними и тем самым потери мощности двигателя (при переключениях на механике, мы выжимаем сцепление, передача тяги на колеса прекращается, и двигатель в эти моменты работает вхолостую) обеспечивая лучшую динамику разгона и экономичность двигателя;
эффективность использования топлива повышается до 10% в сравнении с механикой и простым автоматом;
возможность переключения передач как в авто- так и ручном режиме (что есть не на всех автоматах).
Как видно основных преимуществ два, но это позволило коробке переключения передач DSG стать очень популярной и со времени выпуска первой, а это было в 2003 году по нынешнее время их было выпущено более миллиона.

Устройство и принцип работы

По своей сути коробка передач DSG это механика, но переключение скоростей, как писалось выше, происходит без потери мощности. Основным отличием от любой другой коробки передач является наличие в DSG двух сцеплений. Принцип работы которых, заключается в том, что одно когда происходит переключение с одной передачи на другую, одно сцепление отключается а второе в тоже самое время включается. Таким образом, обеспечивается бесперебойная передача крутящего момента на колеса. Соответственно, получается, что первичных вала тоже два. Следует вывод, что DSG это не одна, а ДВЕ коробки, четных и нечетных передач, которые работают одновременно. Если Вы начинаете движение, включается сразу и первая, и вторая передача, только сцепление на второй разомкнуто. Когда приходит момент для переключения, сцепление первой размыкается, а второй в тот же момент замыкается. Тот же принцип работы происходит и далее.

Почему её называют роботизированной, ведь процесс смены передачи автоматизирован? Потому что МКП, в которых процесс смены передач происходит на авомате, а это и есть наша DSG, принято называть «роботами» дабы таким образом отличать от гидромеханических автоматов. Шестерни передач переключаются обыкновенными муфтами синхронизаторов, но их вилки приводятся в действие гидравлическими цилиндрами. Приводы сцеплений так же включаются и выключаются гидравликой, а всем этим процессом заведует блок под названием Мехатроник.

Сам блок Мехатроник, являет собой скопление электронных и электрогидравлический компонентов, а так же датчиков всей системы управления коробки DSG. Принцип работы Мехатроника заключается в отслеживании показаний входных датчиков, которые следят за частотой вращения валов на входе и выходе коробки, давлением и температурой масла, и в каком положении находятся вилки переключения. На основании всего этого электронным блоком реализуется запрограммированный алгоритм действий по управлению электрогидравлическим.

Таким образом, как писалось выше, принцип работы робота DSG сводиться к последовательному включению передач на обоих первичных валах.

На текущий момент на автомобилях марки Шкода используют два вида преселективной коробки передач, это DSG 6 и DSG 7, шести- и семи-ступенчатая соответственно. DSG 6 была выпущена первой в далеком 2003 году, а DSG 7 вышла в свет в 2006.

Отличительной чертой DSG 6 (заводская маркировка VW 02Е) является «мокрое» сцепление – дисковые пакеты постоянно находятся и работают в масляной ванне, которая их смазывает и в тоже время охлаждает. Это сразу же положительно влияет на ресурс сцепления, и в целом всей коробки.

Следует отметить, что DSG 6 может переварить и обеспечить тягу до 325 ньютонов, поэтому её, как правило, используют на мощных и большого объема двигателях. Этот диапазон начинается от 1,4 литра и 140 лошадях и заканчивается на V-образных шестерках, объемом 3,2 литрах с 250 лошадями. Но как быть с бюджетными авто, зачем им такая тяжелая и мощная 6-и ступенчатая DSG 6, вес которой равняется 93-м килограммам. И тогда инженерами была придумана и сконструирована новая 7-и ступенчатая коробка – DSG 7.

Особенность, которой отличается 7-и ступенчатая DSG 7 от DSG 6 это «сухое» сцепление. DSG 7 (заводской номер VW 0АМ) была разработана специально для маломощных движков, крутящий момент которых не превышает 250 ньютонов. Если сравнить объем заправляемого масла, то 6-и ступенчатая требует не менее 6,5 литров, а DSG 7 обходиться 1,7 литра. Из преимуществ 7-и ступенчатой DSG можно отметить следующие:

вес равняется 70 кг;
почти в 4-е раза меньше используемого масла;
большая топливная экономичность двигателя (на 6,5% по версии европейского цикла езды), за счет отсутствия потребности в постоянной работе масляного насоса.
Поэтому 7-и ступенчатая коробка передач под названием DSG 7 очень хорошо стала использоваться в паре с менее мощными двигателями и её предел это такого плана как 1,4 TSI, мощь которого равна 122 л.с., ну или же 1,9 TDI, который наделен 105 лошадками.

Хоть и производитель гарантирует надежность DSG, все же некоторые проблемы в её эксплуатации встречаются. Что же это за проблемы, какого рода и как с ними бороться? Давайте сначала посмотрим, какие недостатки имеются, когда Вы покупаете автомобиль с трансмиссией DSG и влияет ли это на его надежность:

стоимость автомобиля гораздо выше, чем с простой механикой;
очень сложная конструкция трансмиссии не всегда позволяет её отремонтировать и очень часто приходится менять её целиком, что опять-таки не дешево;
ресурс DSG 7 и её составляющих гораздо ниже 6-и скоростной, хотя производитель гарантирует её срок службы на протяжении 300 тысяч км. (за это время считается что весь автомобиль изнашивается);
блок Мехатроник может выходить из строя от частых перепадов температур, а их колебание достигает от -30 зимой до +140 (температура масла в котором он расположен на 6-и скоростной DSG);
сам Мехатроник не поддается починке, только полная замена;
дорогая процедура замены масла на 6-и скоростной трансмиссии;
на семискоростной отмечается дергание при переключении передач с первой на вторую (этот дефект крайне редок, но все же присутствует);
чрезмерное перегревание, как следствие постоянной работы преселектора.
Вот собственно основные недостатки DSG, которые, по мнению некоторых, и подрывают общую надежность трансмиссии. Но такие случаи поломок редкое явление. Ничто не вечно и имеет право на износ. Точно так же требует регулярной замены сцепление в МКПП, которое можно стереть в один миг. Так что говорить о том что «робот» DSG плохой — не стоит.

Читайте также  Как побороть страх при вождении автомобиля?

Правильная эксплуатация и выводы

Многие задают вопрос: «Как правильно пользоваться, или эксплуатировать эту трансмиссию»? На него нет ответа, так как из всех действий, какие Вы можете совершить, это правильно выбрать подходящий под свой стиль езды режим с помощью селектора. Больше никакого контакта с трансмиссией Вы не имеете. Следите за её работой, она должна быть плавной, если появляются какого-либо рода шумы или подергивания, следует сразу же обратиться в сервис.

Все о DSG: достоинства и особенности

Что такое DSG? С немецкого аббревиатура DSG расшифровывается как «коробка непосредственного включения передач» (Direkt Schalt Getriebe). Часто ее называют «преселективной», то есть умеющей держать готовые передачи для следующего переключения.

Идея создания такой КПП принадлежит французскому изобретателю Адольфу Кегрессу. В 30-х годах прошлого века автомобильный инженер сотрудничал с компанией Citroen. Он предложил ставить агрегат с двумя сцеплениями и гидромеханическим управлением на переднеприводный Citroen Traction Avant. Новая трансмиссия не получила массового применения из-за сложной конструкции.

О достоинствах и особенностях коробки рассказал технический консультант Фольксваген Фаворит Хофф Максим Пономаренко.

Принцип работы DSG

Принципиальное отличие преселективной АКП от других — в двух сцеплениях, оперативно переключающих передачи. В «механике» или роботизированной коробке для смены передачи диск сцепления отсоединяется от маховика, водитель или роботизированный компьютер выбирает нужную «скорость», и после этого диск встает на место. За это время крутящий момент на коробку не передается и автомобиль теряет в динамике.

Система DSG позволяет избавиться от провалов мощности. В основе коробки работа двух валов, расположенных соосно: первый — полый, а второй — внутри него. Двигатель соединен с каждым из них через свое, отдельное многодисковое сцепление — тоже внешнее и внутреннее. На первичном, то есть внешнем валу, закреплены шестерни четных передач (2-, 4-, 6-й), на внутреннем — нечетных — 1-, 3-, 5-й и передача заднего хода.

Когда автомобиль стартует, к вращающемуся маховику прижимается диск с нечетным рядом, а диск с четными «скоростями» разомкнут. Во время разгона вычислительный блок коробки дает команду приготовить вторую передачу, чтобы в момент ее включения отсоединить диск нечетного ряда и моментально пустить в работу диск четного. Настроенное управление переключением позволяет не терять крутящий момент.

Роботизированная коробка передач DSG 6 встала на конвейер Volkswagen в 2003 году. Двойное сцепление на ней работало масляной ванне, получив название «мокрого». Масло в такой коробке отбирает часть мощности, увеличивая расход топлива. В 2008 году немецкий автоконцерн представил семиступенчатую DSG 7 с «сухим» сцеплением.

Преимущества DSG

  • Коробка DSG за счет оптимальных режимов включения нужных «скоростей» позволяет снизить расход топлива. Автомобили с ней потребляют примерно на 10% меньше горючего, чем машины, на которых обычная коробка переключения передач.
  • Отличительная особенность всех подобных трансмиссий — динамичное ускорение. Для переключения передачи вверх коробке нужно всего 8 мс, у нее отсутствует эффект резиновой тяги как на гидромеханических АКП.
  • Ездить на DSG можно в мануальном режиме, то есть переключать передачи вручную.
  • Такая АКП на 20% легче аналогичной гидромеханической трансмиссии.

Недостатки DSG

  • Стоимость АКП сказывается на цене авто, заметно увеличивая ее.
  • Недешевая замена масла (на шестиступенчатой коробке) каждые 60 тысяч километров. Полный объем — 6,5 литров.

Преселективная коробка устанавливается на разные модели и марки, объединенные под именем автоконцерна Volkswagen: Audi TT (A1, A3, A4, S4, A5, A7, A6, Q5, R8), SEAT Ibiza (León, Altea), Škoda Octavia (Superb, Yeti), Volkswagen Polo (Golf, Jetta, Touran, New Beetle, Passat, Passat CC, Sharan, Scirocco, Caddy).

Расширенная гарантия на DSG

Среди многих автовладельцев закрепилась сомнительная слава коробки с двумя сцеплениями. Само наименование DSG превратилось в символ ненадежной конструкции с затратным ремонтом. На самом деле Volkswagen давно взял сложившуюся ситуацию под контроль. Важный шаг в сторону контроля качества — масштабная сервисная акция.

Концерн дает расширенную гарантию на семиступенчатые коробки, выпущенные до 1 января 2014 года. По словам представителей автоконцерна, обозначенный срок соответствует появлению на конвейере модернизированной трансмиссии без типичных проблем прошлого поколения. Особые условия обслуживания ограничены 150 тысячами пробега или 5 годами возраста механизма. В сервисную акцию входит замена синтетического масла минеральным — менее агрессивным по отношению к электронным компонентам. При этом обновляется прошивка блока управления АКП. Обнаруженные неисправности устраняются бесплатно — это касается ремонта, замены отдельных элементов или трансмиссии в сборе.

В любом случае аббревиатуры DSG не стоит бояться: при должном уровне обслуживания она не подведет, а по числу достоинств «умный робот» выигрывает у классической АКПП. А еще коробка ДСГ потребует меньше денег на ремонт в сравнении с обычным «автоматом».

Какие неисправности характерны для ДСГ?

Самая частая проблема — толчки при смене передачи, сопровождающие движение. Диски сцепления слишком резко смыкаются и машину дергает. Второй известный недостаток — вибрация при старте, лязг, скрежет и другие посторонние шумы во время смены скоростей.

Главная причина некорректной работы семиступенчатой трансмиссии — ее «сухое» сцепление. Оно быстро изнашивается из-за тяжелых условий эксплуатации в плотном городском трафике, с заторами на небольшой скорости. Поэтому у вопроса «как эксплуатировать DSG?» есть один очевидный ответ — избегать режима «газ-тормоз», ведь главный враг робота суть пробка.

Среди прочих проблем: износ втулок валов, вилки выключения сцепления, нарушенные контакты соленоидов, грязь на датчиках и масло в антифризе.

Как определить неисправность ДСГ при покупке автомобиля с пробегом?

  • Не включаются отдельные передачи — коробка «перескакивает» их.
  • Переключение передач сопровождается ударами — коробка «пинается».
  • При движении раздается гул.
  • Машина вибрирует на старте.
  • Осмотр на подъемнике показывает, что из коробки подтекает масло.

Если есть подозрение на некорректную работу коробки, стоит заказать дополнительную проверку, или отложить такой вариант.

Доверяйте свой выбор проверенным площадкам автомобилей с пробегом. FAVORIT MOTORS — это команда опытных специалистов, чьи результаты подтверждены первыми местами в рейтингах продаж. Мы продаем подготовленные машины, прошедшие детальную диагностику. У них нет скрытых неисправностей и «прозрачная» юридическая история. Вы приобретаете автомобиль, в точности соответствующий Вашим ожиданиям, точно подходящий для Ваших задач.

Что не так с коробкой DSG?

Среди автомобилистов ходит немало всевозможных страшилок. Одна из наиболее популярных сегодня — о роботизированных коробках DSG на автомобилях концерна Volkswagen. Рывки, провалы в тяге и запредельная стоимость ремонта — вот чего все боятся. Попробуем разобраться, насколько эти страхи обоснованы.

Что такое DSG и откуда она взялась?

DSG расшифровывается как Direkt Schalt Getrieb, в дословном переводе с немецкого — «коробка прямого включения передач». Это одна из множества видов преселективных роботизированных коробок с двумя cцеплениями.

Как известно, «робот» представляет собой механическую коробку, но с автоматизированным управлением. Когда нужно переключить передачу, компьютер дает команду актуаторам, которые отсоединяют ведомый диск сцепления от ведущего, разъединяя тем самым двигатель и коробку, передвигают валы с шестернями, а затем соединяют диски обратно, возобновляя процесс передачи момента.

Надо сказать, что с этой операцией компьютер не всегда справляется быстро — зачастую времени ему нужно еще больше, чем водителю. О динамичной езде и тем более спорте с обычной роботизированной коробкой не может быть и речи.

Как работает DSG?

DSG — отнюдь не единственный преселектив

Не все DSG одинаково полезны

6-ступенчатый вариант коробки DSG

Где можно встретить DSG

Какие проблемы доставляет DSG?

Что ломается в коробке DSG?

Стоит ли брать машину с семиступенчатой DSG?

Читайте также:

Для комментирования вам необходимо авторизоваться

А что скажете про Powershift от Ford ? у неё вроде схожая конструкция, но я не слышал, чтобы они повально сыпались.

Илья, тут ведь еще все зависит от честности и профессионализма продавцов. Уверен, что фольксвагеновские манагеры ни слова не говорили (а может, и до сих пор не говорят) покупателям, что любой робот (в том числе DSG) в пробках нужно обязательно переключать в нейтраль при каждой остановке! Людям наверняка говорили, что ДСГ, мол, — это как автомат, только лучше. И они, сами того не зная, медленно убивали свои коробки в наших типичных для часов пик заторах.Черт его знает, может у Форда продавцы грамотнее оказались?

Полный бред про включение N или P в пробках. У DSG 7 программная нейтраль. Т.е в любом случае когда скорость 0, оба диска сцепления разомкнуты. P отличается лишь механической блокировкой вала (собачкой). Не распространяйте бредовые слухи, а изучите подробно работу DSG7, благо SSP у VAG есть на все узлы. Сам катаюсь на DSG7 много лет. Вся проблема в «водиле», не любит эта коробка агрессивного вождения. А народ у нас такой, раз робот, значит он сам всё делает, и давят тапку быстро и до упора.

Согласен. Этот вечный спор ставить или не ставить в нейтраль. Мне кстати оф диллер говорил, что ставить в нейтраль обязательно, иначе через полгода коробку менять, на что я ответил, что по гарантии и поменяю, в инструкцие четко написано ставить в нейтраль не надо. Кроме того опытным путем определял — стою на месте в драйве на тормозе, перевожу в нейтраль и смотрю обороты двигателя. Я так понимаю, что если бы коробка была бы в зацеплении с двигателем, то в момент перевода в нейтраль обороты хоть чуть-чуть но должны были упасть — этого не происходит. Так что истории о постоянно трущихся дисках сцепления бред полнейший

Читайте также  Чем защитить кузов нового автомобиля?

Скажу Вам не понаслышке, был у меня новый с салона форд фокус 3 с этим новомодным Powershift с «сухим» сцеплением. Хватило его на два с половиной года. Полетел блок управления и как следствие машина превратилась в «недвижимость». Стоил этот блок по старому курсу всего-то 60 тыс деревянных). Как оказалось проблема эта достаточно распространенная. Благо поменяли по гарантии, пихнул авто за неделю и перекрестился. Так что думайте сами..

Не знаю насчет продавцов Форда, но меня продавец Шкоды честно предупредил, что если остановка авто длительная (не менее 1 минуты), то для сохранности работоспособности DSG-7 ее лучше ставить на нейтраль или паркинг. Потом я нашел рекомендации завода-изготовителя, в которых было написано, что длительное удержание нажатой педали тормоза в режимах коробки «драйв», «спорт» или «реверс» приводят к перегреву механотронного модуля и он начинает глючить. Включать же нейтраль или паркинг на коротких (менее минуты) остановках — это убивать коробку еще быстрее из-за того, что в момент включения первой передачи механотронный модуль испытывает большую нагрузку при подготовке к включению 1й передачи.

Кстати, зная о возможных проблемах с первым поколением коробок DSG-7, компания «Фольксваген» установила на них пятилетнюю гарантию. Вот только не все авторизованные автоцентры честно говорят про это. В случае отказа автоцентра на замену коробки по гарантии в пятилетний срок с момента первой продажи автомобиля надо обязательно обращаться в Российское представительство концерна.

Слышал от дилеров, что эту гарантию уже отменили и текущая всего 2 года. Не знаю, правда или нет, но перед покупкой стоит проверить.

Dsg коробка передач-Что это такое

Современные конструкторы автотранспортных средств, в погоне за комфортом, удобством и безопасностью вождения, все чаще оснащают разрабатываемую технику сложными системами и устройствами. Не стали исключением и механизмы трансмиссии. Коробка передач dsg на сегодняшний день считается самой технологичной и продвинутой среди продукции подобного рода.

Сама аббревиатура расшифровывается, как «Direct-Shift Gearbox», дословно «Прямая коробка передач». Технология получила толчок в своём развитии благодаря концерну Volkswagen, который выпустил сначала шести ступенчатую модель коробки передач dsg 6, а немного позже модернизированную семи ступенчатую версию dsg 7. Обе эти коробки стали настоящим прорывом в автомобилестроении, их продано более миллиона штук и спрос не спадает. Однако, несмотря на технические и технологические новшества, как и любой другой механизм, автоматы имеют положительные и отрицательные стороны.

Разновидности коробок

На данный момент существует две основные роботизированные коробки передач, работающие по dsg принципу. Оба варианта широко распространены и используются на автотранспортной технике, выпускаемой концерном VAG(Volkswagen Audi Group). Это коробка передач dsg 6 и её более современная версия dsg 7. Механизмы устанавливаются на широко известных и популярных автомобилях: Volkswagen, Skoda, Audi, Seat.

Обе коробки передач используют одинаковый принцип, тем не менее, в их конструкции много отличий. Так, главной особенностью коробки дсг 6, в сравнении с дсг 7, можно считать применение сцепления с фрикционной частью, помещённой в масляную ванну, что позволяет значительно увеличить ресурс изделия. В такой ванне дисковые пакеты смазываются и охлаждаются, это оказывает на механизм благоприятное воздействие.

Благодаря своей конструкции и хорошему охлаждению, dsg 6 обеспечивает тяговое усилие до 350 Нм, что делает её идеальным кандидатом для установки на автомобили с мощными моторами. Коробку передач устанавливают на двигатели объёмом от 1,4 до 3,2 литра.

Наиболее известные модели, использующие версию dsg 6 (DQ 250):

  • Volkswagen: Passat, Golf, Scirocco, Sharan;
  • Skoda: Octavia, Yeti, Superb;
  • Audi: A3 8v, TT, Q2, Q3;
  • Seat: Altea, Leon, Ateca.

Поскольку не все модели автомобилей нуждаются в мощной коробке передач, такой как dsg 6, разработчики сконструировали, усовершенствованную коробку с семью ступенями dsg 7. Кроме количества ступеней, отличительной чертой этой коробки dsg 7 dq200 было применение сцепления с сухой фрикционной частью, коробка передач была сконструирована специально для силовых установок, с крутящим моментом, не превышающим значение в 250 Нм.

Сравнивая шестую модель с седьмой, можно выделить преимущества последней:

  1. Коробка нуждается в меньшем количестве смазки (1,7 л. против 6,5 л. в шестой);
  2. Меньший вес и габариты коробки передач (70 кг. против 93 кг. в dsg 6);
  3. Высокая экономия горючего, за счет устранения потерь на привод насоса для масла.

Характеристики роботизированной коробки передач пришлись по душе потребителю, благодаря этому она получила широкое применение на маломощных агрегатах.

Робот dq 200 устанавливается на такие автомобили:

  • Audi: A1, A3, TT, Q2;
  • Volkswagen: Golf 6-7, Polo, Passat CC, Touran;
  • Skoda: Octavia A7, Rapid, Fabia, Karoq;
  • Seat: Altea, Leon.

В связи с тем, что фрикционная часть сцепления в коробке передач dsg 7 была сухой, её установка на более мощные силовые агрегаты негативно сказывалась на надёжности механизма. Поздние конструкции коробок получили «мокрое» сцепление и могли устанавливаться на мощные моторы.

Наиболее популярная версия dsg7 0dl dq500 применялась в автомобилях моделей:

  • Volkswagen: Passat B7, Tiguan, Arteon;
  • Skoda Kodiaq.

Существует еще много модификаций коробок dsg 7, в конструкции которых применяется масляная ванна, большая их часть предназначена для использования на транспортных средствах, выпускаемых под маркой Audi.

Устройство и принцип работы DSG

С точки зрения конструкции, роботизированная коробка автомат dsg 6 и dsg 7 представляет собой механику, однако, в отличие от неё, при осуществлении переключения скоростей отсутствуют потери мощности, и нет разрыва между передачами. Благодаря этому решению, в момент переключения двигатель не работает в холостую, что гарантирует автомобилю высокую динамику при разгоне и существенную экономию горючего.

Применение в конструкции двух сцеплений, является фактором, который отличает механизм от любой другой коробки. Принцип работы сцеплений основывается на том, что переключение передач в дсг 6 и дсг 7 происходит одновременно с выключением первого сцепления и включением второго. Это способствует крутящему моменту на колесах автомобиля подаваться бесперебойно.

Первичных валов, как и сцеплений в конструкции применяется два. Исходя из всего выше сказанного, следует, что dsg технология, это не что иное, как две механические коробки, работающие синхронно. Первая коробка обслуживает чётные передачи, вторая коробка отвечает за нечётные переключения.

Начиная движение, первая и вторая передачи включаются синхронно, сцепление на второй передаче остаётся в разомкнутом положении. Когда необходимо перейти на повышенную передачу, одновременно размыкается первое сцепление и включается в работу второе. Этот принцип работы dsg применим ко всем передачам, применяемым в коробке.

Работа устройства происходит автоматически, но в отличие от классического автомата в нем отсутствует гидротрансформатор. Название «роботизированная коробка передач» было дано с целью, избежать путаницы в классификации механизмов.

Роботизированная коробка передач включает в себя следующие элементы:

  • Муфта сцепления, состоящая из нескольких дисков;
  • Шкив (первичный);
  • Шкив (вторичный), 2 штуки;
  • Корпус коробки переменных передач;
  • Mechatronic, устройство управляющее коробкой.

Блок Mechatronic, это совокупность различных датчиков и электроники. Его задача, отслеживать показания, отвечающие за частоту с которой вращаются валы коробки на входе и выходе из неё. Кроме того, блок учитывает показания температуры и давления масла, положение кулисы.

Блок состоит:

  • Датчик Холла;
  • Устройство управления с электрогидравлическим приводом;
  • Передающие провода;
  • Устройства, исполняющие команды пользователя.

Электронный блок выполняет запрограммированный в него алгоритм действий, который необходим для корректного управления электрогидравлическим приводом.

Важно! В основу работы dsg технологии положено последовательное переключение передач на первичных валах, причём происходит это одновременно. Интересно, что синхронно можно задействовать сразу две рядом стоящие передачи, при этом коробке не будет нанесено никакого ущерба.

Коробка dsg: плюсы и минусы

Любой механизм, каким бы совершенным он не казался, имеет ряд преимуществ и недостатков. В случае с роботизированной автоматической коробкой передач, есть много положительных моментов, однако, минусы так же весьма весомы.

Основные преимущества коробок dsg:

  • Переключение передач не ведёт к разрыву между ними, потери мощности в силовой установке сведены к минимуму;
  • Хорошая разгонная динамика и экономические показатели;
  • Высокое быстродействие при переходе между передачами;
  • Эксплуатируя роботизированный автомат дсг 7 или дсг 6, пользователь, может самостоятельно выбрать режим управления автомобилем (ручной/автоматический), что доступно не всем акпп;
  • Низкое потребление масла коробки dsg 7 в сравнении с коробкой dsg 6.

Коробки dsg имеют немало недостатков, все проблемы обусловлены высокой сложностью конструкции механизма,симптомы зачастую похожи на поведение механических коробок передач.

Основные недостатки коробок dsg:

  • Толчки, вибрация, скрежет, рывки при переключении передач в движении;
  • Автомобиль с коробкой dsg 7, строго запрещено буксировать, возможна поломка сцепления или ремня;
  • Невозможность применения коробок dsg на технике с продольным размещением мотора;
  • Снижение тяги при резком старте с места и резком наборе скорости;
  • Посторонние звуки и шум под капотом при эксплуатации коробки dsg 7;
  • Сложная конструкция, проблемный и дорогостоящий ремонт коробок;
  • Большое значение для dsg 7 имеет тот факт, сколько проходит коробка между пунктами назначения. Перегрев при движении в пробках и на небольшие расстояния;
  • Езда по бездорожью и в сельской местности приводит к поломке сцепления, особенно актуально для коробки dsg 7;
  • При попадании грязи на датчики некорректное снятие показаний, что может полностью сломать коробку передач.

Как пользоваться dsg

Особых инструкций по эксплуатации коробок dsg не существует. Трансмиссия является автоматической, вмешательство пользователя в её работу сведено к минимуму, поэтому повлиять на ресурс коробки передач в сторону увеличения или уменьшения практически невозможно.

Существует ряд правил, соблюдая которые можно немного продлить работу коробки до её ремонта, пусть даже косвенно.

  • Переключая передачи, выжимать тормоз необходимо до упора. Слабое нажатие не позволяет полностью разомкнуться дискам и приводит к их износу;
  • Если остановка не превышает одной минуты, не стоит переключать кулису в нейтральное положение, в пробках желательно использовать режим «S» и двигаться накатом;
  • Не рекомендуется трогаться с места, используя пробуксовку;
  • Ручной тормоз необходимо ставить, не отпуская педаль ножного тормоза;
  • Режимы надо переключать плавно, с небольшой паузой между переключениями;
  • Для коробки dsg 6 существенную роль играет своевременная замена масла, менять его надо в комплексе с фильтром, каждые 60000 км.;
  • В случае если машину застряла или увязла в грязи, освобождая её, кулису переключения передач надо установить в нейтральное положение.
Читайте также  Какой штраф за просроченную регистрацию автомобиля?

Может показаться, что коробка dsg накладывает много ограничений на эксплуатацию автотранспортного средства. Останавливая свой выбор на ней, водитель получает комфорт и безопасность, а это немаловажно.

Вся информация о коробке передач Dsg

На машинах концерна Volkswagen используется роботизированная ДСГ-коробка, но что это такое и как обращаться с узлом, понятно не всем владельцам. Перед покупкой автомобиля автолюбителю необходимо ознакомиться с конструкцией преселективной трансмиссии, которая вытесняет классические механические агрегаты. Надежность работы «робота» DSG напрямую зависит от режимов эксплуатации.

  1. Что такое DSG
  2. История создания
  3. Как это работает
  4. Виды DSG
  5. DSG 6
  6. DSG 7
  7. В каких автомобилях можно встретить
  8. Типичные проблемы
  9. Что ломается в коробке DSG
  10. Плюсы и минусы
  11. Стоит ли брать машину с DSG

Что такое DSG

Аббревиатура DSG расшифровывается как Direkt Schalt Getriebe, или ступенчатая коробка с прямым включением скоростей. В конструкции агрегата используются 2 вала, обеспечивающих ряды четных и нечетных скоростей. Для плавного и быстрого переключения ступеней применены 2 независимые фрикционные муфты. Конструкция поддерживает динамичный разгон машины при одновременном повышении комфорта управления автомобилем. Увеличение ступеней в КПП позволяет оптимально использовать возможности двигателя внутреннего сгорания при одновременном снижении расхода топлива.

История создания

Идея создания коробок передач с предварительным выбором ступени появилась в начале прошлого столетия, автором конструкции стал Адольф Кегресс. В 1940 г. появляется 4-скоростная коробка разработки инженера Рудольфа Франка, в которой использовалось двойное сцепление. Конструкция агрегата позволяла переключать ступени без разрыва потока мощности, что было востребовано на рынке коммерческой техники. Конструктор получил патент на свое изобретение, были изготовлены опытные образцы для испытаний.

В конце 70-х гг. аналогичную конструкцию предложила компания Porsche, которая разрабатывала проект гоночного автомобиля 962С. Одновременно такая же коробка с сухой двойной муфтой использовалась на раллийных машинах Audi. Но дальнейшее внедрение агрегатов тормозилось отсутствием электроники, способной управлять работой сцеплений и переключением передач.

Появление компактных контроллеров позволило начать разработку трансмиссии с двойной муфтой для машин средней ценовой категории. Первый вариант классической коробки DSG с 2 сцеплениями запустили в серийное производство в конце 2002 г. В создании узла приняли участие компании Borg Warner и Temic, поставлявшие элементы сцепления, гидравлики и управляющей электроники. Агрегаты обеспечивали 6 скоростей переднего хода и оснащались мокрым сцеплением. Изделие получило заводской индекс DQ250 и допускало передачу крутящего момента до 350 Н.м.

Позднее появилась 7-ступенчатая коробка сухого типа DQ200, рассчитанная на моторы с крутящим моментом до 250 Н.м. За счет снижения емкости масляного картера и применения компактных приводов сократились размеры и вес трансмиссии. В 2009 г. в производство пошла усовершенствованная коробка мокрого типа DQ500, адаптированная для применения на машинах с передним или полным приводом.

Как это работает

Коробка DSG состоит из механической части и отдельного блока мехатроника, обеспечивающего выбор скоростей. Принцип работы трансмиссии основан на использовании 2 сцеплений, что позволяет плавно переходить на повышенную или пониженную передачу. В момент переключения происходит отключение первой муфты и одновременно замыкается второй блок сцепления, что исключает ударную нагрузку.

В конструкции механического модуля расположены 2 блока, обеспечивающих работу четного и нечетного ряда скоростей. В момент старта коробка включает первые 2 ступени, но сцепление повышенной передачи разомкнуто.

Электронный контроллер получает информацию от датчиков вращения, а затем производит переключение скоростей (по заданной программе). Для этого используются стандартные муфты с синхронизаторами, вилки приводятся гидравлическими цилиндрами, расположенными в блоке мехатроника.

Коленчатый вал мотора связан с двухмассовым маховиком, который передает момент через шлицевое соединение на ступицу. Ступица жестко сопряжена с ведущим диском сдвоенного сцепления, которое распределяет момент между муфтами.

Для обеспечения работы первой передачи переднего хода и задней скорости, а также 4 и 6 передач переднего хода использованы одни и те же шестерни. За счет этой особенности конструкции удалось сократить длину валов и агрегата в сборе.

Виды DSG

Компания VAG использует на автомобилях 3 типа коробок:

  • 6-ступенчатую мокрого типа (внутренний код DQ250);
  • 7-ступенчатую мокрого типа (код производителя DQ500 и DL501, предназначены для поперечного и продольного монтажа соответственно);
  • 7-скоростную сухого типа (код DQ200).

DSG 6

В конструкции коробки DSG 02E применены муфты сцепления с рабочими дисками, вращающимися в масляной ванне. Жидкость обеспечивает снижение износа фрикционных накладок с одновременным уменьшением температуры. Применение масла положительно сказывается на ресурсе агрегата, но наличие жидкости в картере снижает эффективность работы трансмиссии и приводит к увеличению расхода топлива. Запас масла составляет около 7 л, для хранения используется нижняя часть картера коробки передач (конструкция аналогична механическим трансмиссиям).

Дополнительные функции, реализованные в коробке сухого типа:

  • спортивный режим;
  • ручное переключение;
  • режим Hillholder, позволяющий остановить автомобиль путем повышения давления в контуре сцеплений;
  • поддержка движения на малой скорости без вмешательства водителя;
  • сохранение подвижности автомобиля при аварийном режиме работы.

DSG 7

Отличиями DQ200 от предыдущих версий коробки стало использование фрикционных муфт сухого типа и 2 разделенных масляных систем, предназначенных для смазки механической секции трансмиссии и для работы гидравлических цепей мехатроника. Жидкость подается к исполнительным приводам мехатроника с помощью отдельной помпы с электрическим приводом, которая нагнетает масло в расходный бачок. Разделение систем смазки и гидравлики позволило нивелировать негативное влияние продуктов износа на соленоиды.

Контрольные датчики интегрированы в контроллер управления, что позволило избежать установки дополнительной проводки. Коробка поддерживает все режимы, реализованные в агрегатах предыдущего поколения. Гидравлика разделена на 2 секции, обслуживающие четный и нечетный ряды передач.

Агрегат DQ500 отличается от DQ250 появлением дополнительной передачи переднего хода. В устройстве коробки применяется маховик доработанной конструкции, а также использованы сцепления, рассчитанные на повышенный крутящий момент. Использование усовершенствованного мехатроника позволило ускорить процесс переключения скоростей.

В каких автомобилях можно встретить

Трансмиссии DSG можно встретить в машинах Volkswagen, Skoda, Seat или Audi. Ранний вариант коробки DQ250 применялся на автомобилях Volkswagen, выпущенных после 2003 г. Версия DQ200 использовалась на таких машинах, как Golf или Polo. Определить наличие коробки DSG можно по эмблеме, расположенной на рукоятке переключения.

Но с 2015 г. концерн Volkswagen отказался от такой маркировки на рычагах, тип трансмиссии определяется по внешнему облику коробки (на боковой части картера расположен блок мехатроника с выступающей крышкой фильтра).

Типичные проблемы

Слабым звеном конструкции коробок является мехатроник, который меняется целиком. Вышедший из строя агрегат восстанавливается в специализированных мастерских или в заводских условиях. В ранних версиях КПП мокрого типа отмечается попадание продуктов износа фрикционных накладок в жидкость.

Предусмотренный в конструкции фильтр засоряется частичками грязи, при длительной эксплуатации узел не обеспечивает очистку масла. Мелкодисперсная пыль затягивается в блок управления переключением передач, вызывая абразивный износ цилиндров и соленоидов.

На ресурс мокрого сцепления оказывает влияние крутящий момент мотора. Срок службы муфты составляет до 100 тыс. км, но если используется перепрограммированный блок управления двигателем, то пробег до замены падает в 2-3 раза. Сухие фрикционные муфты в DSG7 служат в среднем 80-90 тыс. км, но наращивание мощности и крутящего момента путем прошивки контроллера мотора снижают ресурс на 50%. Трудоемкость замены изношенных элементов одинаковая, для ремонта требуется снять КПП с автомобиля.

В коробках DQ500 встречается проблема выброса масла через вентиляционное отверстие. Для устранения дефекта на сапун надевается удлинительный шланг, который крепится к емкости небольшого объема (например, к бачку от цилиндра сцепления от автомашин ВАЗ). Производитель не считает дефект критичным.

Что ломается в коробке DSG

Распространенные поломки коробок скоростей DSG:

  1. В агрегатах DQ200 возможен выход из строя электронного блока управления. Дефект наблюдается на коробках ранних серий из-за неудачной конструкции печатных плат, на которых отходят дорожки. На моделях DQ250 поломка контроллера приводит к активации аварийного режима в момент запуска мотора, после глушения и повторного пуска дефект пропадает.
  2. Используемых в сухой коробке электрический насос работает по сигналам от датчиков давления. При потере герметичности контур не держит давление, что провоцирует постоянное функционирование помпы. Длительная работа двигателя вызывает перегрев обмоток или разрыв накопительного резервуара.
  3. Для переключения передач в DQ200 использовались вилки с шаровой опорой, которая разрушается в процессе эксплуатации. В 2013 г. коробку модернизировали, доработав конструкцию вилок. Для продления ресурса вилок старого образца рекомендуется менять трансмиссионное масло в механической секции через каждые 50 тыс. км пробега.
  4. В агрегатах DQ250 возможен износ подшипниковых опор в механическом блоке. При повреждении деталей появляется гул при движении автомобиля, который варьируется по тональности в зависимости от скорости. Поврежденный дифференциал начинает шуметь при повороте автомашины, а также при разгоне или торможении. Продукты износа попадают в полость мехатроника и выводят узел из строя.
  5. Появление лязга в момент пуска мотора или при режиме холостого ходка указывает на разрушение конструкции двухмассового маховика. Узел не подлежит ремонту и меняется на оригинальную деталь.

Плюсы и минусы

Преимущества трансмиссии DSG:

  • обеспечение ускоренного разгона благодаря малому времени переключения скоростей;
  • снижение расхода топлива вне зависимости от режима движения;
  • плавное переключение передач;
  • возможность ручного управления;
  • поддержание дополнительных режимов работы.

К недостаткам автомашин с DSG относят повышенную стоимость по сравнению с аналогами, оборудованными механической трансмиссией. Установленный на коробках мехатроник выходит из строя из-за перепадов температур, для восстановления работоспособности коробки потребуется установить новый узел. На агрегатах сухого типа отмечаются рывки при переключении первых 2 скоростей, которые устранить невозможно.

Трансмиссия DSG не предназначена для агрессивной езды, поскольку ударные нагрузки разрушают двухмассовый маховик и фрикционные муфты.

Стоит ли брать машину с DSG

Если покупателю нужна машина без пробега, можно смело выбирать модель с коробкой DSG. При покупке автомобиля с пробегом необходимо проверить техническое состояние узла. Особенностью коробок DSG является возможность проведения компьютерной диагностики, которая позволит определить состояние узла. Проверка выполняется с помощью шнура, который крепится к диагностической колодке машины. Для отображения информации используется программное обеспечение «ВАСЯ-Диагност».
