Для чего служит коробка передач в автомобиле?

Коробка передач

Коробка передач, коробка переключения передач, коробка перемены передач (устаревшее), КПП, КП. Механизм, часть трансмиссии автомобиля или мотоцикла, станка или иного промышленного механизма, предназначенный для изменения частоты вращения приводного вала и крутящего момента, а следовательно, и тягового усилия на ведущих колесах автомобиля и скоростей движения, для обеспечения движения задним ходом, а также для длительного разобщения двигателя от ведущих колес при работе двигателя на холостом ходу.

Содержание

Назначение коробок передач

Чаще всего коробки передач применяются на транспортных средствах с двигателями внутреннего сгорания, поскольку ДВС не обладают необходимой для плавного изменения скорости движения гибкостью. Диапазон частоты вращения ведущих колес автомобиля простирается от 0, до 1800 об/мин (максимальное значение может быть больше у спортивных автомобилей и мотоциклов). Диапазон частоты вращения коленчатого вала поршневого ДВС — от 500-800, до 5-9 тысяч об/мин. КП обеспечивает плавное увеличение или уменьшение скорости движения при оптимальном использовании максимального крутящего момента двигателя, который достигается обычно при средней частоте оборотов коленчатого вала поршневого двигателя (около 3-4 тысячах об/мин). Помимо этого КП позволяет менять направление движения автомобиля (для этого в коробка оснащена механизмом заднего хода) и отключать двигатель от механизмов трансмиссии во время длительных стоянок с работающим мотором.

В транспортных средствах с паровыми и электрическими двигателями КП обычно не применяется, поскольку двигатели этого типа обладают практически идеальной характеристикой. КП не применяется на простейших велосипедах, но на спортивные и дорогие дорожные модели устанавливаются специальные устройства — открытые звездочные с механизмом перевода цепи или планетарные, встроенные в ступицу заднего колеса, которые выполняют функции КП. В токарных, фрезерных, сверлильных станках КП используются для изменения частоты вращения шпинделя, чтобы обеспечить оптимальный режим обработки металла.

Коробка передач(ИЖ-2126):
1 – первичный вал;
2 – картер сцепления;
3 – задний подшипник первичного вала;
4 – болт крепления верхней крышки;
5 – верхняя крышка;
6 – передний подшипник вторичного вала;
7 – блокирующее кольцо синхронизатора включения передачи;
8 – ступица III-IV передач;
9 – муфта III-IV передач;
10 – шестерня III передачи;
11 – стопорное кольцо;
12 – ступица V передачи;
13 – муфта V передачи;
14 – шестерня V передачи;
15 – шестерня II передачи;
16 – роликовый подшипник;
17 – шпонка;
18 – муфта-шестерня заднего хода;
19 – блокирующее кольцо синхронизатора включения II передачи;
20 – ступица I-II передач;
21 – шестерня I передачи;
22 – стержень рычага переключения передач;
23 – чехол рычага;
24 – рычаг переключения передач;
25 – задний подшипник вторичного вала;
26 – фланец эластичной муфты карданной передачи;
27 – ведущая шестерня привода спидометра;
28 – сальник вторичного вала;
29 – гайка фланца эластичной муфты;
30 – центрирующее кольцо;
31 – вторичный вал;
32 – уплотнитель;
33 – грязеотражатель;
34 – шайба;
35 – задний болт промежуточного вала;
36 – болт крепления кронштейна задней опоры силового агрегата;
37 – гайка шпильки крепления задней крышки;
38 – задний подшипник промежуточного вала;
39 – задняя крышка коробки передач;
40 – прокладка задней крышки;
41 – игольчатый подшипник;
42 – промежуточная шестерня заднего хода;
43 – ось промежуточной шестерни;
44 – промежуточный вал;
45 – картер коробки передач;
46 – передний подшипник промежуточного вала;
47 – болт переднего подшипника промежуточного вала.

Требования, предъявляемые к коробке передач

К коробке передач предъявляются следующие требования:
— обеспечение оптимальных тягово-скоростных свойств автомобиля при заданной характеристике двигателя;
— бесшумность в работе и переключении передач;
— легкость управления;
— высокий КПД.
С появлением первых моторных экипажей появилась необходимость применения устройств для изменения передаточного отношения от двигателя к колесам. Применявшиеся вначале ременные передачи, скопированные со станков, оказались несостоятельными и очень скоро стали вытесняться зубчатыми передачами. Первой подобной коробкой, получившей широкое распространение на автомобилях, была коробка передач со скользящими шестернями, которые могли перемещаться на квадратном или шлицевом вале, для того чтобы входить в зацепление с шестернями, установленными на другом, параллельном первому, вале. Она сконструирована инженером Эмилем Левассором во Франции и в 1891 г. была установлена на автомобиле «Панар-Левассор».

Назначение и устройство коробки передач автомобиля

Коробка передач служит для изменения тяговой силы на колесах автомобиля в зависимости от сопротивления движению и дает автомобилю возможность двигаться задним ходом. Коробка передач позволяет, кроме того, при выключении передач отсоединять ведущие колеса автомобиля от двигателя, обеспечивая тем самым возможность запуска двигателя и его работу на холостом ходу.

Коробка передач представляет собой механизм, состоящий из набора шестерен, которые могут вводиться в зацепление в различных сочетаниях.

Каждое сочетание зацепления шестерен коробки называется ступенью или передачей. Число ступеней (передач) в коробке передач зависит от конструкции автомобиля и обычно бывает от трех до пяти (не считая передачи заднего хода). В соответствии с этим коробки передач называются трехступенчатыми, четырехступенчатыми и пятиступенчатыми.

Рис. Коробка передач автомобилей ГАЗ-69 и ГАЗ-69А: 1 — сальник; 2 — задняя крышка картера; 3 — шарикоподшипник вторичного вала; 4 — картер коробки передач; 5 — маслоотражательное кольцо; 6 — вторичный вал; 7 — вилка переключения шестерни (каретки) первой передачи и заднего хода; 8 — шестерня (каретка) первой передачи и заднего хода; 9 — рычаг переключения передач; 10 — верхняя крышка картера; 11 — шестерня второй передачи; 12 — втулка шестерни второй передачи; 13 — зубчатый венец шестерни второй передачи; 14 — каретка второй и третьей передач; 15 — вилка каретки второй и третьей передач; 16 — зубчатая ступица; 17 — регулировочные прокладки; 18 — упорное кольцо; 19 — зубчатый венец шестерни третьей передачи; 20 — шестерня третьей передачи; 21 — роликоподшипник; 22 — шарикоподшипник первичного вала; 23 — первичный вал; 24 — передняя крышка картера; 25 — маслоотражательное кольцо; 26 — роликоподшипник промежуточного вала; 27, 29, 32 и — шестерни промежуточного вала; 28 — пробка сливного отверстия картера; 30 — ось промежуточного вала; 31 — промежуточный вал; 34 — промежуточная шестерня заднего хода

Зацепление различных пар шестерен осуществляется при помощи кареток (шестерен), передвигаемых вдоль валов коробки. В зависимости от числа подвижных кареток коробки разделяются на двухходовые (две каретки) и трехходовые (три каретки).

Принцип работы автомобильных коробок передач

Принцип работы автомобильных коробок передач независимо от их конструктивного оформления и числа передач одинаков. Рассмотрим их устройство и работу на примере трехступенчатой двухходовой коробки передач автомобилей ГАЗ-69А и ГАЗ-69.

Первичный (ведущий) вал 23 выполнен заодно с шестерней 20 третьей передачи и с зубчатым венцом 19. Первичный вал через сцепление соединяется с коленчатым валом двигателя.

Вторичный (ведомый) вал 6 является как бы продолжением первичного вала и расположен с ним на одной оси. Хвостовик вторичного вала сидит в роликоподшипнике 21, установленном в конце первичного вала. Вторичный вал вследствие этого может вращаться независимо от первичного.

На вторичном валу установлены две шестерни 8 и 11 и зубчатая ступица 16. Шестерня 8 (каретка) сидит на валу на шлицах и может перемещаться вдоль его оси. Шестерня 11 имеет зубчатый венец 13. Она посажена на вторичном валу на бронзовой втулке 12, поэтому свободно вращается на валу. На ступице установлена каретка 14 второй и третьей передач, которая перемещается по ступице.

Промежуточный вал 31 представляет- собой блок шестерен 27, 29, 32 и 33, свободно вращающийся на оси 30.

Промежуточная шестерня 34 заднего хода посажена на ось на бронзовой втулке и свободно вращается на оси.

Первичный и вторичный валы установлены в гнездах картера коробки на шарикоподшипниках 22 и 3. Ось 30 промежуточного вала закрепляется в гнездах картера неподвижно, промежуточный же вал 31 вращается на оси на роликоподшипниках 26. Ось промежуточной шестерни заднего хода неподвижно закреплена в специальных гнездах картера.

Шестерня 20 первичного вала с шестерней 27 промежуточного вала, а также шестерня 33 с промежуточной шестерней 34 заднего хода находятся в постоянном зацеплении. В постоянном зацеплении находятся также шестерня 29 промежуточного вала и шестерня 11 вторичного вала. Каретки 8 и 14 могут перемещаться по вторичному валу и вводиться в зацепление: каретка 14 своими внутренними зубьями с зубчатым венцом 19 шестерни 20 первичного вала или с зубчатым венцом 13 шестерни 11; каретка 8 с шестерней 32 или 34.

При положении кареток, изображенном на рисунке, крутящий момент от двигателя будет передаваться с первичного вала через шестерни 20 и 27 на блок шестерен промежуточного вала.

Однако на вторичный вал крутящий момент передаваться не будет, так как при изображенном положении кареток 8 и 14 вторичный вал разобщен как с первичным, так и с промежуточным валами. Такое положение кареток называется нейтральным. В нейтральное положение каретки ставятся при запуске двигателя и работе двигателя на холостом ходу (на месте или при движении автомобиля накатом).

Рис. Схема включения шестерен и передачи крутящего момента в трехступенчатой коробке передач автомобилей ГАЗ-69 и ГАЗ-69А: а — первая передача; б — вторая передача; в — третья передача; г — задний ход; I — положение рычага при включении первой передачи; II — положение рычага при включении второй передачи; III — положение рычага при включении третьей передачи; IV — положение рычага при включении заднего хода

Чтобы привести автомобиль в движение, надо передать крутящий момент вторичному валу. Для этого каретку 8 или 14 следует ввести в зацепление с одной из шестерен промежуточного вала, при котором обеспечивалось бы получение наибольшего передаточного отношения, а следовательно, и наибольшего крутящего момента на вторичном валу. Передвинем каретку 8 вправо и введем ее в зацепление с шестерней 32 промежуточного вала, как это показано на рис. а. Такое положение кареток соответствует первой передаче.

Чтобы включить вторую передачу, необходимо вывести каретку 8 из зацепления с шестерней 32, а затем, передвинув (по рис. б влево) каретку 14, ввести последнюю в зацепление с зубчатым венцом 13 шестерни 11, постоянно находящейся в зацеплении с шестерней 29 промежуточного вала.

Переходить со второй передачи на третью нужно в той же последовательности, что и с первой передачи на вторую. При этом каретка 14 выводится из зацепления с зубчатым венцом 13 шестерни 11 и вводится в зацепление с зубчатым венцом 19 шестерни 20 первичного вала (рис. в), первичный и вторичный валы начинают вращаться как одно целое.

Читайте также  Какую шпатлевку выбрать для автомобиля?

Для движения задним ходом следует перевести обе каретки в нейтральное положение, а затем каретку 8 передвинуть влево и ввести в зацепление с промежуточной шестерней 34 заднего хода. При этом направление вращения вторичного, вала изменится на обратное.

Для легкого и безударного переключения передач необходимо, чтобы окружные скорости шестерен, вводимых в зацепление, были одинаковы. Окружная скорость шестерни зависит от числа оборотов вала, на котором она сидит, и от ее диаметра: чем больше диаметр шестерни и число оборотов вала, тем больше ее окружная скорость. Для облегчения безударного переключения передач и уменьшения износа зубьев шестерен в коробках передач, в частности в коробке передач автомобилей ГАЗ-69А и ГАЗ-69, предусмотрено специальное устройство — синхронизатор каретки включения второй и третьей передач.

Синхронизатор выравнивает окружные скорости вращения шестерен перед вводом их в зацепление. Устроен он следующим образом. На конце вторичного вала 1 установлена на шлицах и закреплена стопорным кольцом 14 зубчатая ступица 6 синхронизатора. На наружных зубьях ступицы установлена каретка 10 второй и третьей передач, охватываемая вилкой 8. В трех пазах ступицы установлены ползуны 11 блокирующего устройства, соединяемые при помощи шариков 9 фиксаторов с кареткой 10. По обеим сторонам ступицы расположены блокирующие бронзовые кольца 4. Каждое блокирующее кольцо имеет зубчатый венец и пазы 47 для ползунов; внутренняя поверхность кольца выполнена конусообразной.

Синхронизатор расположен между зубчатым венцом 13 шестерни 15 первичного вала и зубчатым венцом 3 шестерни 2 второй передачи. Основания зубчатых венцов шестерен 2 и 15 имеют конусные поверхности.

Рис. Устройство и схема работы синхронизатора коробки передач: а — положение деталей синхронизатора при Выравнивании окружных скоростей; б — положение деталей синхронизатора при включенной передаче; в — детали синхронизатора; 1 — вторичный вал коробки передач; 2 — шестерня второй передачи; 3 — зубчатый венец шестерни второй передачи; 4 — блокирующее кольцо; 5 — упорная шайба; 6 — зубчатая ступица; 7 — пружина; 8 — вилка каретки второй и третьей передач; 9 — шарик фиксатора; 10 — каретка второй и третьей передач; 11 — ползун; 12 — регулировочные прокладки; 13 — зубчатый венец шестерни первичного вала; 14 — стопорное кольцо зубчатой ступицы; 15 — шестерня первичного вала; 16 — первичный вал; 17 — паз для ползуна ступицы

При включении второй или третьей передачи каретка 10 синхронизатора при помощи переключающего устройства перемещается вместе с ползунами 11 по ступице 6. Ползуны, входящие в пазы 17 блокирующих колец 4, прижимают кольцо к конусной поверхности соответствующего зубчатого венца шестерни. Вследствие трения, возникающего между соприкасающимися конусными поверхностями, блокирующее кольцо немного сдвигается в сторону вращения зубчатого венца до упора пазов в боковые поверхности ползунов. При этом скошенная поверхность.торцов зубьев каретки 10, упираясь в скошенную поверхность торцов зубьев кольца 4, не дает зубьям войти в зацепление, вследствие чего обеспечивается сильное прижатие кольца 4 к конусной поверхности зубчатого венца. В результате сильного трения конусов скорости вращения валов уравниваются, каретка 10 сдвигается дальше, выжимая шарики 9 фиксаторов, и своими зубьями входит в промежутки зубьев венца 13, бесшумно включая соответствующую передачу.

Управление коробкой передач осуществляется при помощи рычага 6; качающегося в шаровой опоре крышки картера коробки передач.

В той же крышке в гнездах установлены, два ползуна 3 и 12, которые могут перемещаться вдоль своих осей, скользя при этом в гнездах крышки коробки. Каждый из этих ползунов соединен с вилкой: ползун 12 каретки первой передачи и заднего хода с вилкой 11, ползун 3 каретки второй и третьей передач с вилкой 10.

Концы вилок вмещаются в кольцевых проточках, имеющихся в каретках, и не мешают кареткам свободно вращаться вместе со вторичным валом. При продольном же перемещении вилок, каретки передвигаются вдоль вала и тем самым вводят в зацепление соответствующие шестерни. Посредством перемещения рычага, а следовательно, и вилок с каретками происходит переключение передач в коробке.

Для предотвращения произвольного выключения передач и одновременного включения нескольких передач в механизме переключения передач предусмотрены специальные устройства фиксаторы (стопоры) — для фиксирования рычага в определенном положении и замки, не позволяющие одновременно включать несколько передач.

В трехступенчатых коробках передач с двумя ползунами фиксатор одновременно выполняет и роль замка.

Рис. Механизм переключения передач коробки передач автомобилей ГАЗ-60 и ГАЗ-69А: 1 — пружина фиксатора; 2 — боковая крышка картера коробки передач; 3 — ползун вилки каретки второй и третьей передач; 4 — отжимная скоба; 5 — пружина отжимной скобы; 6 — рычаг переключения передач; 7 — пружина рычага переключения передач; 8 — колпак; 9 — шаровая опора; 10 — вилка каретки второй и третьей передач; 11 — вилка каретки первой передачи и заднего хода; 12 — ползун вилки каретки первой передачи и заднего хода; 13 — сухари фиксатора

Фиксатор состоит из двух полых сухарей 13, скользящих в специальном гнезде, сделанном в крышке коробки передач. Под действием пружины 1 сухари заскакивают в углубления, имеющиеся в соответствующих местах ползунов. Сухари надежно удерживают ползуны от самопроизвольного перемещения, а также предотвращают возможность одновременного перемещения, обоих ползунов.

Передвинуть оба ползуна сразу и включить, таким образом, одновременно две передачи нельзя по следующей причине. Как только один из ползунов передвинется настолько, что сухарь выйдет из углублений, оба сухаря окажутся придвинутыми друг к другу вплотную. Общая длина сдвинутых сухарей подобрана так, что второй сухарь уже не сможет выйти из углубления примыкающего к нему ползуна и тем самым надежно заперт ползун.

Чтобы не произошло случайное включение заднего хода, в крышке коробки передач, несколько ниже шаровой опоры, расположена отжимная скоба 4 с пружиной 5, нажимающей на конец рычага 6. Поэтому для включения заднего хода (и первой передачи) к рычагу нужно приложить повышенное усилие, чтобы отвести скобу в сторону.

В картер коробки передач заливается трансмиссионное масло до уровня отверстия контрольной пробки.

Коробка переключения передач: назначение и принцип работы

Говоря сухим техническим языком, коробка передач служит для изменения крутящего момента, передаваемого от коленчатого вала двигателя к ведущим колесам, для движения автомобиля задним ходом и длительного разобщения двигателя от трансмиссии во время стоянки автомобиля и при движении его по инерции (накатом).

А теперь с точки зрения новичка давайте разберемся – зачем вообще нужна коробка передач на автомобиле, и для чего нужно переключать передачи? Переключение передач – необходимость, возникшая в связи с неравномерной характеристикой крутящего момента ДВС. Сравним для примера ДВС и электродвигатель.

Тяговые характеристики ДВС и электродвигателя

Основное различие между автомобильным и электрическим тяговым двигателем с интересующей нас точки зрения заключается в тяговых характеристиках, то есть в том, как меняется в зависимости от числа оборотов мощность и крутящий момент.
У электродвигателя крутящий момент при небольших оборотах довольно велик. По мере раскручивания момент падает.

Для транспортной машины такая характеристика наиболее благоприятна: при трогании с места и разгоне, когда приходится преодолевать значительные силы инерции, желательно иметь как можно больший крутящий момент. А для поддержания равномерного движения момент нужен уже намного меньше. Заметим, что мощность электродвигателя на любых оборотах может оставаться близкой к максимальной и на всех режимах используется почти полностью, то есть он отлично приспособлен к дорожным условиям работы. У двигателя внутреннего сгорания все обстоит иначе: мощность при низких оборотах у него значительно понижена, а величина крутящего момента в пределах эксплуатационных чисел оборотов вообще мало изменяется.

График показывает (рис.А), что если сопротивление движению увеличилось, и обороты двигателя начинают падать, то у электродвигателя это сопровождается значительным (в несколько раз) увеличением крутящего момента; у автомобильного же двигателя момент сначала немного растет, а потом уменьшается – двигатель глохнет.

Как видим, тяговая характеристика двигателя внутреннего сгорания совершенно неудовлетворительна. Но силовая установка с таким мотором по своей легкости,
экономичности и другим качествам пока превосходит электромотор. Поэтому конструкторам пришлось примириться с недостатками ДВС и для их преодоления поставить на автомобиль коробку передач, которая изменяет передаточное отношение
между двигателем и ведущими колесами и соответственно крутящий момент на них. На рисунке Б показано, как с помощью ступенчатой коробки передач тяговая характеристика ДВС пытается приблизиться к идеальной гиперболе.

Шестеренчатые передачи

А что такое передаточное отношение? Немного углубимся в механику. В шестеренчатой передаче, состоящей из двух шестерен, одна из которых является ведущей, а другая ведомой, их относительные размеры определяют скорость вращения и крутящий момент. Отношение числа зубьев ведомой шестерни к числу зубьев ведущей и называется передаточным числом.

Если ведущая шестерня меньше ведомой, то скорость вращения ведомой будет меньше, а крутящий момент – больше, и наоборот. То есть, выигрывая в силе, теряем в скорости, и, напротив – выигрывая в скорости, теряем в силе. Если в передаче
участвует несколько пар шестерен, то общее передаточное число получается умножением передаточных чисел всех пар шестерен, участвующих в передаче.

Для получения различного по величине крутящего момента, необходимого для работы автомобиля в разных условиях, в коробке передач имеется несколько пар шестерен с различным передаточным числом. Если между ведущей и ведомой шестернями поместить промежуточную, то ведомая шестерня изменит направление вращения на обратное (получим передачу заднего хода).

Таким образом, любая коробка передач, будь то «механика», «автомат» или вариатор, служит для обеспечения оптимального режима работы двигателя в различных условиях движения путем изменения передаточного отношения.

В любой коробке передач выделяют высшие и низшие ступени (передачи).

При трогании с места, разгоне, движении на небольшой скорости и по бездорожью – необходим высокий крутящий момент, который достигается при средне – высоких оборотах, но отсутствует необходимость развивать высокую скорость. Для движения в этом режиме служат низшие ступени коробки передач (обычно с первой по третью), имеющие наибольшее передаточное отношение; при этом даже при больших оборотах двигателя автомобиль будет ехать медленно.

Для равномерного движения на высокой скорости необходимо обеспечить большую частоту вращения колёс, поддерживая обороты двигателя в оптимальном диапазоне. Для этого служат высшие передачи (от четвертой и выше), имеющие значительно меньшие передаточные числа по сравнению с низшими. При этом автомобиль будет при тех же оборотах двигателя ехать достаточно быстро, пока не будут достигнуты максимальные рабочие обороты двигателя. Однако на высших передачах автомобиль не может двигаться с небольшой скоростью и, тем более, трогаться с места, так как двигатель не сможет развить крутящего момента, необходимого для того, чтобы сдвинуть автомобиль с места, и заглохнет.

Читайте также  Какая порошковая проволока для полуавтомата лучше?

Передача с передаточным отношением, равным 1, называется прямой (как правило, четвертая). Если передаточное число меньше единицы, такая передача называется ускоряющей (от пятой и выше). Ускоряющая передача включается при движении автомобиля в хороших дорожных условиях, когда не требуется большой силы тяги на ведущих колесах. Давая возможность двигателю работать с пониженными оборотами, ускоряющая передача способствует уменьшению износа двигателя и экономии топлива

С понятием передаточного числа связано выражение «длинная коробка» и «короткая коробка». Речь идёт о разнице в передаточных числах разных передач – в «длинной» коробке она больше. Рассмотрим два автомобиля, одинаковых во всём, кроме коробок передач. Водитель авто с «короткой» коробкой, поддерживая высокие обороты мотора, разгонится быстрее и быстро наберёт максимальную скорость. Водитель на машине с «длинной» коробкой разгоняться будет дольше, но до более высокой скорости. Таким образом, выбор коробки зависит от темперамента водителя. С «короткой» коробкой автомобиль более динамичен, но чаще приходится переключаться. С «длинной» – не такой резвый, но диапазон скоростей на одной передаче больше, то есть, можно добраться до высшей передачи и кататься на ней со скоростью от пятидесяти до ста с лишним, изменяя её только газом и тормозом. Любители агрессивного «спортивного» стиля предпочтут «короткую» коробку, люди спокойные – длинную.

Типы КПП

Современные автомобили могут оснащаться одним из четырех видов КПП – механической, автоматической, роботизированной или вариаторной.

Механическая коробка передач с ручным переключением состоит из набора шестерен. Изменение передаточного числа осуществляется путем введения их в зацепление в различных сочетаниях. К плюсам данной коробки следует отнести высокий КПД, простоту, низкую цену, высокую динамику и наименьший расход топлива по сравнению с остальными коробками. Из недостатков следует отметить неудобство управления, особенно при движении в городе. Подробнее про механическую коробку передач.

Планетарная передача

Автоматическая КПП – планетарная коробка передач с автоматическим переключением. Планетарная передача состоит из нескольких шестерен, называемых планетарными или сателлитами, вращающихся вокруг центральной (или солнечной) шестерни. Планетарные шестерни фиксируются вместе с помощью водила.

Кроме этого, дополнительная внешняя кольцевая шестерня имеет внутреннее зацепление с планетарными шестернями. Сателлиты, закрепленные на водиле, вращаются вокруг центральной шестерни (как планеты вокруг Солнца), внешняя шестерня – вокруг сателлитов. Различные передаточные отношения достигаются путем фиксации различных деталей относительно друг друга. В современных коробках используются несколько планетарных передач для получения большого диапазона передаточных чисел.

К преимуществам автоматической коробки следует отнести, прежде всего, удобство управления и комфорт. АКПП способны менять передачи на полной мощности двигателя, что практически неосуществимо в МКПП. В плюсы «автомата» можно добавить плавность хода во время переключения, отсутствие откатывания при трогании с места, защищенность двигателя и деталей трансмиссии от перегрузок и поломок из-за неправильного включения передач, увеличенный ресурс.

К недостаткам АКПП обычно относят более низкий КПД, более высокую цену, а также стоимость ремонта и обслуживания, повышенный расход топлива, ухудшение динамических качеств автомобиля, задержки в переключении передач. Однако с каждым годом эксплуатационные свойства автоматических коробок улучшаются, а число поклонников АКПП уверенно растет. Подробнее про автоматическую коробку передач.

Клиноременной вариатор

Вариатор представляет собой бесступенчатую коробку передач. Его главные детали – два раздвижных шкива и соединяющий их ремень, в сечении имеющий трапециедальную форму. Если половинки ведущего шкива сдвинуть, они вытолкнут ремень наружу – радиус шкива, по которому работает ремень увеличится, следовательно, увеличится и передаточное отношение.

А если половинки ведомого шкива, наоборот, раздвинуть, то ремень провалится внутрь и будет работать по меньшему радиусу – передаточное отношение уменьшится. Если оба шкива будут в промежуточном положении, то передача станет прямой. Вместо ремня может применяться цепь, набранный из металлических пластин ремень, но принцип от этого не меняется. Для трогания автомобиля с места используется обычное сцепление или небольшой гидротрансформатор, который вскоре после начала движения блокируется. Управление дисками шкивов осуществляет электронная система из сервоприводов, блока управления и датчиков.

Главным преимуществом вариатора является то, что двигатель постоянно работает в оптимальном режиме. Как бесспорные плюсы вариатора (по сравнению с АКПП) выступают: экономичность, более плавный ход и динамичный разгон. Вариатор проще по конструкции, чем обычный «автомат». Однако по сравнению с МКПП вариаторы имеют меньшую экономичность и динамику.

Основным минусом вариатора является его несовместимость с мощными моторами из-за слабости и недолговечности ремней. Также ограничивают применение бесступенчатой трансмиссии потребность в дополнительных механизмах для режимов трогания и заднего хода,высокая стоимость, дорогое обслуживание и ремонт. Подробнее про вариатор CVT.

Роботизированная коробка – это обычная механическая коробка передач. Для передачи крутящего момента от двигателя к трансмиссии также используется стандартное «сухое» однодисковое сцепление. Отличие состоит в том, что процессы включения-выключения сцепления и переключения передач автоматизированы. Такая коробка облегчает процесс управления автомобилем, освобождая от необходимости переключать передачи вручную и задумываться о том, какую именно передачу включить в данный момент. К преимуществам коробки-робота можно отнести небольшой вес, невысокую стоимость и экономичность.

Этот тип коробки имеет и несколько существенных недостатков. В первую очередь это касается плавности его работы, которая оставляет желать лучшего. Передачи переключаются с заметной задержкой, а в режиме «газ в пол» появляются толчки и рывки при переключениях. Не спасает и ручной режим, сцеплением ведь все равно управляет электроника. В четкости переключений «робот» уступает даже простому «автомату». К тому же, «роботу» свойственен небольшой откат при начале движения. Такой тип коробки обычно ставят на недорогие модели.

Более совершенной является роботизированная коробка с двойным сцеплением. В такой коробке одно сцепление включает нечетные передачи, а другое – четные. Во время езды крутящий момент передается по одному сцеплению, то есть диск сомкнут. В то же время диск второго сцепления разомкнут, но в самой коробке следующая передача уже включена.

Когда электроника «чувствует», что надо переключаться на другую передачу, то первый диск просто размыкается, а второй синхронно смыкается. Это позволяет избавиться от рывков при переключениях и обеспечивает непрерывный поток мощности от двигателя к колёсам, что недостижимо для обычной механической коробки с одним сцеплением. Режим переключения – как ручной, так и автоматический. Технически это довольно сложный вид коробки (а значит, и недешевый), но по динамике и экономии топлива он превосходит даже простую механику. Подробнее про роботизированную коробку передач.

Какая коробка лучше?

Как и на любой риторический вопрос, на него нет однозначного ответа. Какой вид КПП выбрать – дело личное, зависящее от приоритетов конкретного человека. Определитесь, что для вас важнее (цена, динамика, комфорт)- и тогда выбор КПП не составит для вас никакого труда!

Назначение КПП: что нужно знать

Практический каждый, кто имел дело с автомобилем или другим видом колесной техники, хорошо знает, что кроме двигателя в устройстве ТС также используется коробка передач. Коробка передач (КПП или трансмиссия) по важности является вторым агрегатом после двигателя на разных видах транспортных средств.

При этом существует несколько видов коробок передач, однако основной задачей данных агрегатов на машине является получение, преобразование и дальнейшая передача крутящего момента от двигателя на ведущие колеса автомобиля. Далее мы подробно рассмотрим назначение коробки передач и для чего нужна коробка передач в устройстве трансмиссии авто.

Для чего нужна коробка передач в автомобиле

Итак, коробка передач считается основным элементом трансмиссии автомобиля. Как уже было сказано, основным ее предназначением является изменение крутящего момента от двигателя, а также скорости движения и направления движения авто. Также коробка позволяет «отсоединять» двигатель от трансмиссии во время переключения передач.

Чтобы было понятно, основной задачей КПП является необходимость обеспечивать как требуемые динамические показатели автомобиля, так и показатели топливной экономичности двигателя. При этом учитываются разные условия движения, нагрузка, скорость и т.д.

  • Идем далее. Диапазон оборотов двигателя отличается от диапазона вращения колес. Также применительно к ДВС нужно учесть обороты максимальной мощности и максимального крутящего момента.

Так вот, для старта и разгона нужен крутящий момент, тогда как для езды с высокой скоростью и преодоления больших нагрузок нужны обороты мощности. При этом особенностью ДВС является то, что обороты крутящего момента «средние» (3000-3500 об/мин) тогда как на «мощностные» обороты двигатель выходит ближе к максимальным значениям (5500-6000 тыс. об/мин.).

Простыми словами, если нагрузка на мотор будет большой, а обороты слишком низкие, двигатель «не вытянет» по мощности и заглохнет. Если же обороты будут слишком высокими, при этом езда с высокой скоростью не нужна, сильно возрастает расход топлива. Чтобы добиться оптимального баланса, в коробке предусмотрено изменение передаточных чисел (передаточное отношение).

Благодаря такой возможности можно уверенно стартовать с места, двигаться с небольшой скоростью, осуществлять движение задним ходом и т.д. Также удается поддерживать обороты двигателя в оптимальном диапазоне применительно к постоянно меняющимся дорожным условиям и нагрузкам.

В результате скорость нарастает постепенно, сильно снижаются динамические нагрузки на двигатель и трансмиссию. При этом обороты оптимально удерживать именно в диапазоне высоких значений крутящего момента двигателя.

С учетом веса и особенностей ТС, установленного двигателя, целевого назначения транспорта и ряда других характеристик и особенностей конструкторы производят подбор количества передач и передаточных чисел в коробке, главной передаче, раздаточной коробке и т.д. (при наличии).

Разновидности КПП: типы коробок передач

Разобравшись с назначением коробки, следует отметить, что сами КПП бывают ступенчатыми, бесступенчатыми и комбинированными. Давайте рассмотрим указанные виды коробок более подробно. Прежде всего, наиболее распространенным типом КПП являются ступенчатые коробки передач. В таких КПП крутящий момент изменяется ступенчато. К данному типу можно отнести МКПП (механика) и РКПП (коробка-робот).

  • Механическая коробка передач является многоступенчатым цилиндрическим редуктором, где предусмотрено переключение передач самим водителем вручную. МКПП бывают четырехступенчатыми, пятиступенчатыми, шестиступенчатыми и т.д. Главным плюсом такой коробки считается надежность и простота, а также полный контроль во всех режимах.

Минусом можно считать необходимость постоянного ручного переключения передач и связанные с этим сложности. По этой причине коробки с автоматизированным управлением в последнее время сильно теснят «механику».

  • Коробка-робот (роботизированная коробка передач) является все той же механикой, однако функции выключения сцепления и переключения передачи полностью автоматизированы благодаря использованию отдельных исполнительных механизмов под управлением ЭБУ коробкой (например, коробки АМТ).
Читайте также  Какая коробка передач лучше автомат или механика?

В результате такая коробка переключается быстрее, чем это смог бы сделать водитель-профессионал или опытный пилот на гоночном авто. Машина с таким «роботом» (например, DSG) отличается быстрым разгоном, а также поддержанием оптимальных оборотов мотора и одновременно высокой топливной экономичностью. Недостатком принято считать сложность ремонта, сниженный ресурс, низкую ремонтопригодность и высокую стоимость отдельных запчастей и элементов.

  • Также существуют бесступенчатые коробки CVT. Под таким типом следует понимать КПП вариатор (CVT или вариаторная коробка передач). Главное отличие таких трансмиссий в том, что фиксированных физических ступеней в них нет.

Такая особенность позволяет изменять передаточное число в вариаторе плавно, по сравнению со ступенчатыми коробками. Также крутящий момент от двигателя передается за счет гидравлического или механического сцепления (намного сильнее в данном случае распространен первый вариант в виде гидротрансформатора).

Коробка вариатор уверенно разгоняет автомобиль с места, тяга постоянно передается на колеса, передаточное число изменяется плавно, достигается максимальный комфорт при езде. Основной минус такой КПП – вариатор не рассчитан на большой крутящий момент, его не ставят в паре с мощными двигателями, так как отмечается сильное снижение надежности и ресурса.

  • Гидромеханические коробки, которые иногда называют комбинированными коробками передач или просто АКПП коробка-автомат, являются «классическими» автоматическими КПП. Конструкция проверена временем, включает в себя гидротрансформатор в роли сцепления (обеспечивает бесступенчатую регулировку крутящего момента), а также механическую планетарную коробку передач (планетарный редуктор).

К минусам данных АКПП можно отнести увеличенный расход топлива, снижение КПД по причине потерь в ГДТ, худшую динамику разгона по сравнению с вариатором или роботом с двойным сцеплением. При этом новейшие версии гидромеханических автоматов не сильно уступают другим типам АКПП.

Еще добавим, что большинство автоматических коробок (кроме старых гидромеханических автоматов) независимо от типа (вариатор, робот или «классическая» АКПП), имеют режим Типтроник. Данный режим полуавтоматический, имитирует ручное переключение передач самим водителем. Также коробка автомат может быть адаптивной (отдельно подстраивается под манеру езды конкретного водителя).

Что в итоге

Как видно, коробка передач предназначена для передачи крутящего момента, а также для его преобразования с учетом разных условий движения, нагрузки на мотор, скорости и т.д.

Что касается видов КПП, сегодня можно выделить не только МКПП и классические автоматы, но также вариаторы и роботы. При этом роботизированная коробка с двойным сцеплением и электронным управлением считается наиболее перспективной и современной разработкой, однако на практике, особенно после выхода на рынок «классических» 8-ступенчатых АКПП ZF и Aisin, гидромеханический автомат продолжает оставаться серьезным конкурентом для других типов автоматических трансмиссий.

Отличия коробки робот от автоматической КПП: на что обратить внимание. Как отличить робот от автомата (визуально, в движении). Рекомендации.

Чем отличается «классическая» АКПП с гидротрансформатором от роботизированной коробки передач с одним сцеплением и преселективных роботов типа DSG.

Чем отличается коробка вариатор от коробки автомат или коробки робот: основные отличия CVT от АКПП, а также роботизированных трансмиссий типа AMT или DSG.

Чем отличается коробка робот от классического гидромеханического автомата АКПП. Виды роботизированных трансмиссий, плюсы и минусы автоматов, что выбрать.

Какие существуют виды и типы АКПП: разновидности автоматических коробок передач, отличия, основные преимущества и недостатки различных типов КПП автомат.

Что лучше выбрать, автомат с гидротрансформатором или роботизированную КПП с одним или двумя сцеплениями. Плюсы и минусы данных типов коробок, рекомендации.

Как работает коробка передач в автомобиле?

Простое объяснение — что такое коробка передач.

Любой автомобиль состоит из тысячи запчастей и сопутствующих компонентов. Но некоторые части любого автомобиля контролируют именно те самые агрегаты, которые делают вашу машину именно движущимся транспортным средством, поэтому они играют более важную роль при сравнении таковых с другими автокомпонентами автомобиля. Например, к очень важным частям любой автомашины относится так называемая коробка передач. Без нее крутящий момент от двигателя не смог бы передаваться и достичь конкретноо колес автомобиля, который не тронулся бы с места.

Да, мы с многими согласны, сам автовладелец не обязательно должен владеть углубленными знаниями об устройстве автомобиля. Но что такое коробка передач и что она из себя представляет изнутри нам так кажется, обязан знать каждый из водителей. Об этом сегодня мы с вами и поговорим.

Бывают два основных типа коробок передач, которые используются и применяются в большинстве из автомобилей на мировом рынке машин, а именно — это ручная (т.е. механическая) КПП и автоматическая коробки (АКПП). Сегодня мы с вами остановимся на этих двух основных коробках передач, хотя здесь сразу стоит отметить, что в последние годы набирают популярность и другие виды трансмиссий. К примеру такие, как коробка передач с двойным сцеплением, которая работает по принципу механической трансмиссии, но с компьютерным управлением сцепления. Электроника автоматически сама выжимает сцепление, а сами скорости переключает по-прежнему водитель. Также получили свое распространение и бесступенчатые автоматические коробки передач с так называемым вариатором, сокращенно- CVT. Принцип действия подобной коробки основан на ременном приводе по аналогии с велосипедной цепной передачей. А еще в последние годы на мировом авторынке стали появляться автомобили вообще без коробок передач. Как правило такие машины без трансмиссии используют у себя только электрический двигатель.

Прежде чем углубиться в описание принципа самой работы коробки передач, давайте с вами обозначим основные применяемые к ней термины:

Передача: -В данном понимании любая передача представляет в самой коробке определенный набор различных шестерёнок, которые работая синхронно совместно регулируют соотношения между скоростью двигателя и скоростью колес(а). Также этот термин используется и для описания каждой скорости коробки передач в отдельности. К примеру, в автоматической коробке передач электроника автоматически выбирает какой вал с шестернями необходимо использовать для оптимальной передачи крутящего момента. В механической же трансмиссии водитель сам самостоятельно выбирает необходимую ему скорость.

Передаточное отношение: -Это отношение частоты вращения ведомого вала к частоте вращения ведущего вала.

Сцепление: -Это механизм подключения или отключения двигателя к (от) системы передач(и) коробки.

Коробка передач: -Это механизм передачи крутящего момента от двигателя непосредственно на колеса транспортного средства.

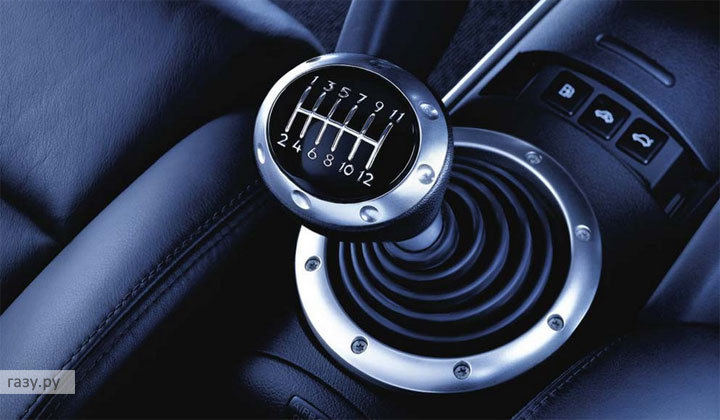

Рычаг переключения передач: -Это передаточный рычаг, который водитель использует для управления коробкой передач и для выбора нужной скорости.

Теперь давайте перейдем непосредственно к самому описанию действий, т.е. к тому, как работают две наиболее распространенные и известные многим коробки передач.

Механическая коробка передач

Несомненно, в мире в настоящий момент автоматическая коробка передач стала самой популярной из всех существующих. Согласно статистике мировых продаж автомобилей, доля всех новых проданных автотранспортных средств за 2014 год была оснащена автоматической трансмиссией. Но тем не мене, механическая коробка передач вопреки прогнозам статистики пока что по-прежнему используется всей мировой автпромышленностью. Как правило, эта механическая трансмиссия более проста по своей конструкции и принципу работы. Именно с нее мы с вами друзья и начнем ознакомление.

По своей конструкции механическая коробка передач представляет из себя набор зубчатых шестеренок и валов (входные и выходные валы). Шестерни одного вала взаимодействуют с шестернями другого вала. В результате соотношений между включенной передачей на входном валу и включенной передачи на выходном валу и определяется общее передаточное число определенной передачи.

Водитель, выбирая нужную передачу на механической коробке передач, тем самым перемещает данный рычаг переключения скоростей в нужное ему положение. Рычаг управляет движением передач непосредственно вдоль входного вала. Перемещая рычаг вперед или назад водитель выбирает нужный набор шестеренок для включения необходимой ему передачи. Как правило, при переключении рычага вверх или вниз два набора шестерней находятся на одном валу. При переключении же рычага влево или вправо выбор набора шестеренок происходит уже на разных валах.

Чтобы включить нужную передачу в механической коробке передач водитель нажимает сначала на педаль сцепления в результате чего крутящий момент двигателя при выжатом сцеплении не передается на саму коробку, поскольку двигатель в такой момент отключается от входного вала КПП. Это позволяет с помощью рычага коробки выбрать нужную водителю скорость, подключив тем самым нужный набор шестерен. После выбора необходимой передачи водитель отпускает педаль сцепления и крутящий момент начинает передаваться на первичный вал и далее на выбранный вал, который в свою очередь передает крутящий момент на привода и сами колеса.

Автоматическая коробка передач

В автоматической же коробке передач процесс работы намного сложнее, если сравнивать его с механикой. Одним из самых заметных различий между механической и автоматической коробкой является следующее, что автоматическая трансмиссия не использует у себя муфты. Как правило, автоматическая коробка передач применяет и использует у себя гидротрансформаторы, которые и отключают двигатель от коробки передач (от вала с набором шестерен).

Функция этих гидротрансформаторов основана на принципах гидродинамики, которую объяснить в рамках этой статьи реально будет сложно. Для этого необходимо будет подключать к такому объяснению математику и другие естественные науки. Но основной смысл работы довольно-таки прост. Когда двигатель работает на небольших оборотах, то небольшой крутящий момент передается с помощью жидкости и через различные каналы на набор шестеренок. Когда же двигатель начинает работать быстрее, то этот крутящий момент начинает передаваться на валы напрямую.

Благодаря преобразованию крутящего момента шестерни в коробке передач могут делать свою работу и без участия водителя. Когда же коробка передач начинает выбирать необходимую скорость автоматически, которую в механической трансмиссии выбирает водитель вручную? Отвечаем:

-В отличие от механики, где как правило конструкция коробки представляет из себя два параллельных вала, автоматическая коробка использует и применяет у себя планетарное расположение валов с шестернями. В отличие от той же механической коробки, в автоматической трансмиссии используется огромный выбор различных наборов шестерен, которые автоматически подключаются к передаче крутящего момента в зависимости от набранной скорости.

Вместо ручного переключения скоростей в ней используется гидравлическое автоматическое переключение скоростей, которое управляется конкретно электроникой. Данная коробка управляется специальным модулем в котором запрограммированны все соотношения передаточных чисел. В зависимости от подключаемого набора планетарного механизма электронная программа сама определяет какую передачу необходимо включить с помощью гидравлического автоматического управления.
