Как переключаются передачи на газели?

2.32 Переключение передач

Ручная коробка передач

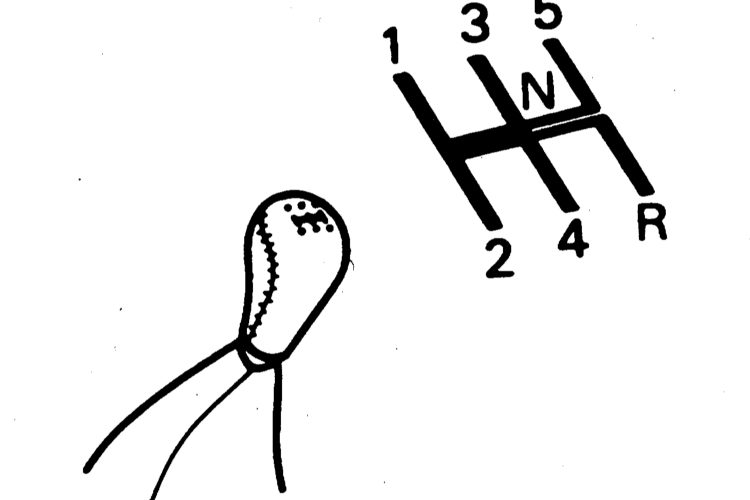

Положения рычага переключения передач показаны на его ручке. Перед включением задней передачи необходимо поднять кольцо под ручкой рычага.

При переключении передач полностью выжмите педаль сцепления и затем плавно ее отпустите. Не рекомендуется вести автомобиль, держа одну руку на рычаге переключения, это повышает износ коробки передач.

При переключении с пятой на четвертую передачу не нажимайте на рычаг в боковом направлении, чтобы случайно не включить вторую передачу, что может вызвать превышение допустимых оборотов двигателя и его повреждение.

Перед включением задней передачи убедитесь, что автомобиль находится в покое и Ваша нога не на педали акселератора. Передвиньте рычаг из нейтрального положения вправо до отказа, а затем включите задний ход.

В приведенной ниже таблице указаны скорости движения, при которых следует включать следующую передачу для максимальной экономии топлива.

Переключение передач — автоматическая трансмиссия

У основания рычага селектора имеется циферблат с подсветкой, на котором изображены символы положений диапазонов селектора.

«P» Стоянка
«R» Задний ход
«N» Нейтральное положение

Передачи для движения вперед:

«D» 1-я — 4-я передачи
«3» 1-я — 3-я передачи
«2» 1-я — 2-я передачи
«1» только 1-я передача

Положения рычага селектора

Нажатие на педаль акселератора при перестановке рычага селектора может вызвать повышенный износ трансмиссии.

При установке положения движения всегда держите ногу на педали тормоза.
Не следует держать руку на рычаге селектора, поскольку это может вызвать износ трансмиссии.

Это положение может быть установлено только при стоящем автомобиле. Рычаг селектора и трансмиссия заблокированы. Может быть произведен запуск двигателя.

Это положение может быть установлено только при стоящем автомобиле. Необходимо нажать кнопку на ручке рычага.

Перед троганием следует подождать несколько секунд, чтобы включилась передача заднего хода.

В этом положении двигатель отсоединен от трансмиссии. Может быть произведен запуск двигателя. Во избежание качения автомобиля по склону следует применять ручной тормоз.
Во избежание перегрева двигателя и трансмиссии следует устанавливать положение «N» при продолжительных остановках автомобиля (например, в автомобильных пробках). При ожидании разрешающего движение сигнала светофора следует устанавливать положение «D».

Это положение применяется при вождении в обычных условиях. Автомобиль трогается с места на первой передаче, и затем происходят автоматические переключения между 2-й, 3-й и 4-й передачами. Момент переключения зависит от положения педали акселератора и скорости движения.

В этом положении 4-я передача заблокирована. Автомобиль трогается с места на первой передаче и затем происходят автоматические переключения между 2-й и 3-й передачами.
Положение 3 рекомендуется при вождении по извилистым дорогам и в плотном городском движении. При перестановке рычага из положения «D» в положение 3 трансмиссия немедленно переключается на 3-ю передачу, что вызывает сильный эффект торможения двигателем. Этого не следует делать при скорости свыше 130 км/час.

Это положение рекомендуется при движении по горным дорогам. При этом лучше используется мощность двигателя и возрастает эффект торможения двигателем. Трансмиссия автоматически переключается между первой и второй передачами. Третья и четвертая передачи заблокированы.

При перестановке рычага из положения «D» или из положения 3 в положение 2 переключение с третьей передачи на вторую происходит только при скорости движения меньшей, чем некоторая заранее заданная скорость, во избежание увеличения оборотов двигателя до недопустимых значений.

Это положение рекомендуется при подъеме на очень крутые склоны и при спуске с них. С одной стороны, обеспечивается эффективное торможение двигателем, с другой стороны, ликвидируются постоянные переключения передач, приводящие к перегреву рабочей жидкости трансмиссии.

Если перевести рычаг из положения «D» в положение 1, то происходит немедленное переключение на 3-ю передачу; далее, по мере того как скорость уменьшится до 70 км/час, произойдет переключение на 2-ю передачу; и далее по мере того как скорость уменьшится до 30 км/час, произойдет переключение на 1-ю передачу. Не следует устанавливать рычаг селектора в это положение при скоростях, превышающих 130 км/час. Ручное переключение также нежелательно на обледенелой дороге. При этом положении рычага селектора не происходит переключения на высшие передачи.

Выжимание педали акселератора до пола («кик-даун»)

При выжимании педали акселератора до пола — в положение «кик-даун» — происходит переключение на низшую передачу, чтобы обеспечить запас мощности, например для обгона. Переключение на следующую передачу происходит только при высоких оборотах двигателя или при отпускании педали акселератора.

Как переключаются передачи на газели?

Основные признаки неисправности коробки передач «Газель». Статьи компании «ООО

Коробка передач считается неким «посредником» между ДВС и колесами машины. От уровня качества её работы зависит работоспособность всего авто в целом. Если вы заметили любую неисправность МКПП на своей «Газели», важно немедленно провести диагностику её работы и при необходимости купить детали для автомобиля с последующим выполнением ремонта.

Однако перед тем как узнать главные неисправности коробки передач, следует внимательно ознакомиться со строением и принципами устройства данного механизма.

Особенности устройства МКПП

Неисправности МКПП достаточно часто появляются из-за тяжелых условий эксплуатации, высоких нагрузок и особенностей строения КПП. По сути, любая КПП является редуктором, который служит для изменения оборотов, мощности и крутящего момента на входе и выходе из него.
Устройство КПП на «Газели» достаточно сложное. Из-за этого при эксплуатации периодически возникают различные неисправности КПП. Как правило, КПП состоит из следующих элементов:

валы и шестерни;
дополнительный вал (задний ход);
картер;
синхронизаторы;
сальниковые уплотнители и подшипники;
механизм переключения передач и рычаг переключения передач.

В большинстве случаев неисправности коробки передач «Газель» возникают при износе одной или нескольких вышеперечисленных деталей. В крайнем случае, всегда есть возможность купить коробку передач «Газель NEXT».

Признаки неисправности коробки передач

Существует множество различных неисправностей КПП. Требуется отметить, что есть общие неисправности для всех КПП, а есть те, которые характерны исключительно для механических коробок переключения передач. Их разделяют на свойственные собственно коробке передач и механизму передач.

Общие неисправности КПП

Среди общих неисправностей коробки передач «Газель» можно выделить:

износились шестерни, сальники;
износились муфты синхронизаторов;
износ шлицевого соединения муфт;
пониженный уровень масла в коробке;
деформированы подшипники валов;
ослабление любых резьбовых соединений и т.д.

А вот неисправности механизма передач могут выражаться при:

ослаблении крепления, повреждении или заедании троса привода;
износе или деформации штока переключения передач;
износе или повреждении блокирующего устройства;
износе вилки переключения передач и т.д.

Также имеются прочие возможные признаки появления неисправностей КПП.

Методы решения проблемы

Среди главных причин вышеописанных неисправностей следует выделить:

использование масла низкого качества, эксплуатация «Газели» с неисправным сцеплением;
применение различных комплектующих бывших в употреблении или сомнительного качества;
использование коробки передач «Газель», которая находится на пределе своего эксплуатационного срока;
неквалифицированный ремонт или неправильно проводимые работы по текущему осмотру коробки переключения передач.

Помните, что если вы используете комплектующие и расходные материалы низкого качества, ремонт механической коробки переключения передач придется делать несколько чаще.

Как установить неисправности МКПП?

Есть ряд внешних признаков, при помощи которых вы без труда сможете самостоятельно определить наличие неисправности коробки переключения передач. В данном случае вы получаете возможность самостоятельно выполнить ремонт КПП. Среди них нужно выделить:

необычный звук внутри КПП;
передачи включаются с затруднением;
передачи выключаются самопроизвольно;
замечено подтекание масла.

Шум в коробке часто появляется при различных условиях и на разных позициях. Например, часто на автомобиле «Газель» шум КПП 5 передачи свидетельствует о наличии неисправности в работе механизма.

Если вы диагностируете неисправность МКПП самостоятельно, помните, что одному и тому же шуму могут соответствовать разные признаки неисправности. Для наглядности приведем данные в виде таблицы.

Признаки	Неисправности
Шум в нейтральном положении	Малый уровень масла. Износ подшипника ведущего вала.
Шум при включении передачи	Износ муфт синхронизаторов. Ослабло резьбовое соединение крепления КПП. Сцепление включается не полностью.Деформировалось или износилось блокирующее устройство.
Шумы в процессе эксплуатации	Износились муфты синхронизаторов или подшипники. В коробке низкий уровень масла.
Передачи включаются с затруднением	Износ шестерен или муфт синхронизаторов. Ослабло крепление троса привода. Поврежден или износился шток переключения.Не полностью включается сцепление.
Передачи выключаются самопроизвольно	Ослабли резьбовые соединения крепления МКПП. Износились муфты синхронизаторов, шлицевые соединения их муфт, шестерни, шток и вилки переключения.
Подтекает масло	Износились сальники. Резьбовое соединение ослабло.

Надеемся, что описанные выше признаки неисправности коробки передач «Газель» и методы их диагностики помогут вам выполнить ремонт МКПП без особых проблем! Если же вы сомневаетесь в своих силах, лучше обратиться к профессионалам.

Самостоятельно обнаружить любые вышеописанные неисправности не трудно. Для этого достаточно внимательно следить за техническим состоянием вашей «Газели», а также соблюдать рекомендации по эксплуатации от производителя автомобиля. Кроме этого, не используйте плохое топливо или расходники сомнительного качества. Помните, что никто так не позаботится о вашем автомобиле, как вы сами!

Плохо включаются передачи на газели

3110, инж. 5ступка.Вторая не включается при скорости более 15км/ч, первая не включается на ходу вообще .Можно разогнаться и после первой включить вторую, потом третью, после вторую не включишь пока перегазовку не сделаешь или скорость не снизить до 10-15 км/ч.Не нормально же вроде, что делать?В чем проблема?

Recommendations

У меня так же. Вторую с силой включаю, первую на ходу включать не вижу смысла. Движок на низких нормально тянет.

Накрываются синхронизаторы 1й и 2й, я тоже чтоб первую включить на тихом ходу — на неитралку — газу — сцепление, первая как на грузовике. и с 3й на 2ю с перегозовкой(но не на сцеплении а через неитралку!).

Была 3110 2000 года. Такое же поведение коробки. Только вторая более-менее норм. включалась. Первая на ходу не включалась вообще. Сейчас 31105 2004г. Передачи включаются нормально. Первая на ходу включается потуже.

Такая же беда у отца на волге. Газ 24, коробка воткнута с 31й 5ст. Так Первая включается только на стоячей машине, если тронешься то первую уже не включишь. Вторя ооочень туго втыкается, аж по потеть приходится, не хрустит ничего, просто очень туго входит. Остальные передачи как по маслу, причем вторую с первой тоже не включить. Болезнь КПП это, причем именно 5ст. с 4ст такого не наблюдается, всё включается как по маслу )

Когда плохо переключаются передачи, вождение авто становится не только неприятным, но и небезопасным. Рассмотрим основные причины того, почему плохо переключаются передачи или совсем не переключаются. А так как коробка автомат и мкпп слишком сильно различаются, будем рассматривать их раздельно.

Если у вас механика

Плохо переключаются передачи на автомобиле с МКПП по трем причинам. Первая из них неисправность сцепления, когда оно не полностью выключается (ведет). Первая примета этой неисправности – задняя передача включается с характерным треском. Задняя реагирует на эту аномалию заметнее остальных передач, потому что она единственная не оснащена синхронизатором.

Вторая причина — дефект механизма выбора передач КПП. И, наконец, третья – чрезмерный износ синхронизаторов КПП.

Неисправностей сцепления, при которых плохо переключаются передачи мкпп тоже несколько:

Завоздушивание гидропривода выключения сцепления или подтекание из него жидкости. Устраняется неисправность заменой вышедших из строя узлов гидравлической системы и ее прокачиванием.
Износ или надлом вилки выключения сцепления. Требует замену или ремонт детали.
Коробление (биение более 0,5 мм) или слишком большая толщина нового ведомого диска.
Выход из строя корзины (температурная деформация нажимного диска или его перекос).
Потеря подвижности опорного подшипника первичного вала КПП (в торце коленвала, к которому крепится маховик).
Заклинивание ступицы ведомого диска сцепления на шлицах первичного вала КПП. Для устранения дефекта прочистите шлицы ступицы и первичного вала КПП. Не помешает и немного смазать их литолом.

Слишком большой свободный ход вилки выключения сцепления. Его величину нужно уточнять у производителя, так как для разных авто она несколько отличается. Пока не узнали величину этого параметра для своего автомобиля, установите ее от 5 до 8 мм. Слишком маленький свободной ход вилки тоже нежелателен, так как он приводит к пробуксовке сцепления и повышенному износу выжимного подшипника.Чрезмерный износ синхронизаторов преимущественно бывает на тех передачах, которые включают чаще: это обычно первая, вторая и третяя. Задняя в этот список не попадает, так как не имеет синхронизатора. Когда у вас плохо переключаются передачи, а вы предполагаете, что причина тому износ синхронизаторов, во-первых, трудности с этим у вас должны быть только на ходу. Во-вторых, переключается в этом случае лучше, если использовать двойной выжим.

Тем, кто не знает что такое двойной выжим. Для переключения на повышенную передачу: выжать сцепление, включить нейтраль, отпустить и снова выжать сцепление, включить передачу.

Люфт в так званом «вертолете» — одна из причин нечеткого включения передач

Чтобы перейти на пониженную: двойной выжим нужно совмещать с перегазовкой, то есть когда педаль сцепления отпущена, а коробка на нейтрали, нужно нажать и отпустить педаль акселератора. Так переключают передачи на авто коробка которых не имеет синхронизаторов. Если коробка будет переключаться легче с использованием двойного выжима, то виноваты в том, что плохо переключаются передачи, скорее всего, изношенные синхронизаторы.

Если плохо переключаются передачи, когда автомобиль стоит на месте с заглушенным двигателем неисправность может быть только в механизме выбора передач КПП.

Ищите в нем поломку или проверяйте правильность его регулировки. На сцепление и синхронизаторы даже не думайте.

Особенности коробки передач газель.

На автомобиле газель производитель устанавливает пятиступенчатую коробку передач. Вес коробки без заправленного масла составляет — 32 кг.

Картер(корпус) коробки передач изготавливается из сплава алюминия(дюраль) и изготовлен из двух частей — передней 53 и задней 36 части (см.рис. ниже). Для того, что бы обеспечить необходимую соосность опор у валов, а также отверстий механизма штоков переключения, картеры центрируются с помощью установочных втулок, которые запрессованы в переднею часть картера и соединяются друг с другом с помощью десяти болтов.

Шестерни заднего хода, 1-й, 2-й, 3-й, 5-й передач также как и первичный вал, устанавливаются на вторичном валу 19 и находятся в постоянном соединении с шестеренками промежуточного вала 51, вращаются на игольчатых подшипниках и имеют косые зубья. Шестерня заднего хода, опоры у которой располагаются в обоих картерах вращается на насыпных роликах.

Передачи у коробки снабжаются инерционными синхронизаторами и имеют зубчатые венцы. На 3-й, 4-й, 5-й передаче и заднего хода синхронизаторы — одноконусные. Снижение и выравнивание оборотов шестерни до оборотов вторичного вала происходит с помощью тормозного момента, за счет сил трения между наружной поверхности зубчатого венца шестерни и внутренней поверхности блокирующего кольца синхронизатора 8, который соединяется со вторичным валом 19 через ступицы 11 и 22.

На 1-й — 2-й передачах устанавливаются трехконусный синхронизатор фирмы Hoerbiger Antriebstechnik GmbH, (смотрим. рисунок. 3.3), у которого повышенное тормозное усилие за счет увеличенного количества конических поверхностей пар трения. Синхронизатор 1-й — 2-й передачах, состоит из муфты, трех сухарей и ступицы. Сухарь синхронизатора, состоит из неразборного корпуса, в который устанавливается пружина с шариком. Шарик после установки обжимают с обеих сторон.

Передачи включаются с соединением внутренних зубьев и муфт 9 (смотрим. рис. 3.2) с наружными венцами синхронизаторов. Боковые стороны венцов синхронизаторов и зубьев муфт скошены внутрь и при включении образуется замок, который препятствует самопроизвольному выключению передач. Выступы на зубцах синхронизатора 3-й, 4-й, 5-й передач, а также заднего хода ограничивают при включении передач перемещение муфт. Торцы шестерен ограничивают перемещение муфты на первой и второй передачах.

Механизм переключения передать (смотрим рис. ниже) состоит из штоков, на которые крепятся вилки 3,4 и 9 переключения и головки 14 и 19. Вилки переключения передач состоят из съемных сухарей 28, которые входят в пазы муфт включения. Штоки фиксируются во включенном и выключенном положениях с помощью шариков 18 и пружин 17. Устройство блокировки, состоит из стопорного пальца 23 и пары стопорных плунжеров 24, и не дает одновременно включится двум передачам. Между головкой включения штока задней передачи и стенкой картера расположена пружина 10 с блокировочной втулкой 13, благодаря которой невозможно случайное переключение с 5-й передачи в передачу заднего хода.

Рычаг переключения коробки передач состоит из двух частей верхней 13 и нижней 15, которые соединяются через резинометаллический шарнир, который закреплен к частям рычага с помощью клея. Для обеспечения демпфирования между верхней и нижней частями рычага установлена резиновая подушка. Рычаг имеет не разборную конструкцию. Рычаг располагается в корпусе 16, который крепится к заднему картеру коробки сверху. Головка рычага в нейтральном положении постоянно находится в пазе штока 3-й и 4-й передачи.

Пробка слива масла с магнитом, который улавливает в масле разные мелкие стружки металла, которые образуются в ходе износа коробки передач.

Привод спидометра состоит датчика импульсов установленного в задней части картера и ротора датчика скорости расположенном на вторичном валу.

Устройство коробки переключения передач на Газелях Next

В 2013г. Россия увидела новую Газель Некст. Разработчики этой модели сделали акцент на кабине автомобиля. Все для комфорта водителя, а также пассажиров. Но, не было учтено, что такие машины, как Газель Некст ездят на дальние расстояния. И для этого нужен не только комфорт в салоне, удобные сидения, но и порядок под капотом автомобиля. На заводе поставили 5-ти ступенчатую КПП Газель Некст. Новая механическая коробка имеет узел с деталями от разных производителей. При прохождении 40 тысяч, переключая скорость со 2 на 3 или с 4 на 5, водитель начинает слышать шум, потрескивание и другие непонятные звуки. Чтобы определить, что это за звук, нужно иметь хотя бы поверхностное представление, что это такое?

Так выглядит Газель-Next

Механизм МКПП

5-ти ступенчатая коробка переключения передач это – шестерёнчатый редуктор, который передаёт крутящий момент от двигателя к колёсам. Новая коробка передач имеет:

2 кратера соединенные болтами;
первичный, промежуточный, вторичный вал. Первый и второй механизмы соединены с карданом и коленвалом.

Внешний вид МКПП на Газель NEXT

Промежуточный вал имеет зубцы первой и задней передач, а также блок с шестерней и привод спидометра:

- синхронизаторы;
- составные части крепления скоростей;
- блокиратор единой активизации передач;
- устройство для гашения колебаний.

Смотрите в видео: Ремонт КПП на Газель Next.

В 2016 г. разработчики при усовершенствовании Газели Некст, немного изменили устройство редуктора:

изменение ширины зубчатых венцов;
поставили промежуточную пластину второго и промежуточного вала;
подшипники поставили улучшенного качества для увеличенной грузоподъемности;
фланцевый контакт карданной передачи.
Синхронизаторы фирмы Hoerbiger.
Ручка-джойстик.

Так выглядит редуктор Газель Next

А также конструктора усилили задний мост для грузоподъемности, при всем этом стоит китайский дизельный силовой агрегат.

Эта модернизация дала положительный результат — высокая надежность, повышенный ресурс, передача крутящего момента 330НМ.

Внешний вид силовой установки Газель Next

При первом осмотре автомобиля, специалистами даются рекомендации, как лучше сделать обкат машины, при каких оборотах следует переключение скорости. Многие автолюбители не обращают на этот факт внимания, поскольку все считают себя профессионалами. В итоге с коробкой случается проблема – она шумит, стучит, ведет себя неправильно.

Поломка

Если МКПП шумит, на то есть причины:

подшипники исполнили свои функции до конца;
нехватка масла.

Вторую проблему решить намного проще, чем первую. Проверить количество масла и «подлить» его.

Советуем посмотреть: как отремонтировать МКПП на Гезали.

При первом варианте требуется замена запчастей. Это делается или в сервисном центре специалистами (если машина на гарантии, это большой плюс владельцу), или вручную (но не самому). Разобрать – собрать КПП сможет только знающий дело человек. Эта процедура требует знаний, терпения и усидчивости.

Итак, первое что нужно сделать – слить масло. После этого снять кардан. Наметить точки шарнира и удлинителя коробки, снять фиксатор. Открутить крепление кардана и убрать хвостовик (переместить его назад и вытащить). Получится ниша. Далее, в кабине снять все необходимые детали, отключить спидометр и световые элементы. После проведенных действий коробка снимается и отсоединяется.

Устройство коробки передач на Газель Next

Для того чтобы приступить к разборке редуктора, его требуется сделать чистым (тщательно отмыть). Разборка проводится поэтапно только знающим человеком. При малейшей ошибке, редуктор может работать неправильно на Газели Next или, вообще, не показывать признаков жизни. После разбора коробки на детали, их также следует отмыть от следов масла.

Находится причина непонятного звука. Это может быть:

изнашивание подшипника вторичного вала.
Люфт подшипника.
Холостой ход подшипника.

Смотрите в видео: как заменить редуктор заднего моста.

Могут возникнуть и другие проблемы с составляющими деталями. Изношенные и поломанные составляющие заменяются на новые.

Сборка коробки переключения передач

МКПП собирается в обратном порядке. Аккуратно, не спеша, сконцентрировано. При малейшей ошибке придется делать все заново.

Закрепление задней части картера коробки передач. Эту составную лучше прикрепить саморезами к деревянному бруску. В таком положении удобнее всего вставить валы. Задняя часть будет зафиксирована. Далее, на втором деревянном бруске просверлить отверстие диаметром 18 мм. В эту нишу вставляется вторичный вал и запрессуется подшипник.
