Как снять панель приборов Лада приора?

Лада Приора Хэтчбек Калифорнийский мак › Бортжурнал › Замена лампочек в приборной панели Priora

Бывалые и опытные могут дальше не читать, так как запись для «чайников» вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели.
У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни.

Для замены потребуется отвертка крестовая, тонкая плоская отвертка и 5-7 минут свободного времени. Ответрку (крестовую) лучше брать укороченную, так как ей удобнее орудовать в ограниченном пространстве.
Откручиваем 2 шурупа сверху.

Снимаем панель под рулевой колонкой (сверху просто отщелкиваем, снизу поворачиваем 3 пластиковых крепления). Если приходилось менять предохранители, то снять панель не составит труда.
Видим еще 2 болта (один слева, другой справа). Откручивем их (осторожно с шайбами — улетают быстро).

Далее снимаем декоративную накладку, которую мы открутили. Опускаем руль в самое нижнее положение и вытаскиваем накладку. Руль снимать НЕ НАДО!

Далее видим еще 2 крепления (слева и справа), которые фиксируют саму панель приборов. Откручиваем их осторожно, так как шайбы и шурупы могут провалиться вглубь торпеды.

После панель приборов можно потянуть немного на себя, чтоб получить доступ к жгуту проводов и колодке. Когда в этом деле уже будет набита рука, то можно будет менять лампочки и без отсоединения шлейфа.

Видим зеленую колодку сзади панели. Отсоединить её просто, но первый раз неудобно. Слегка нажимаем на язычок-упор отверткой и тянем черный рычаг вверх. Штекер сам выйдет из гнезда.

Вытаскивем панель и видим посадочные гнезда под лампочки. Слегка повернув против часовой стрелки, вытаскиваем перегоревшую лампочку. Ставим новую. Сборку производим в обратном порядке.

Я покупал лампочки сразу в сборе (лампа + патрон), но некоторые умельцы заменяют перегоревшие лампочки, при этом оставляют старый патрон.
Решил попробовать диодную лампочку, чтобы иметь представление о том, стоит ли все лампочки заменить на светодиодные. Диодная лампа немного длиннее.Таким образом, она ближе к светофильтру и дает световое пятно в зоне освещения (центр светлее, края-темнее). Лампочка диодная светит белым холодным светом, что заметно через светофильт — зеленый стал ярче, сочнее. Меня пока устраивает мягкий зеленый свет, который был при теплых лампах накаливания, так что диодные лампы ставить не буду.

Оказалось, что лампочка на правой стороне спидометра, что то гасла, то тухла из-за того, что перегорела. Но от тряски нить накаливания замыкалась и снова горела, пока следующая кочка не «разорвет» её снова. Лампа пошла под замену. также прикупил немного прозапас)))

Снятие и установка панели приборов автомобиля Лада Приора

Вам потребуются: торцовые ключи «на 8», «на 10», отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо.

3. Снимите облицовку рулевой колонки.

4. Снимите подрулевые переключатели.

5. Снимите облицовки тоннеля пола.

6. Снимите комбинацию приборов.

Выверните справа и слева винты крепления центральной консоли панели приборов.

Поддеваем отверткой и снимаем справа и слева сопла обогрева боковых стекол.

Торцовым ключом «на 10» отверните две гайки верхнего крепления панели приборов слева и справа

Поверните три фиксатора и снимите крышку блока предохранителей и реле

Выверните четыре винта крепления усилителя панели приборов

Выверните слева снизу и справа снизу два винта крепления панели приборов.

Выверните винт крепления панели приборов слева от рулевой колонки

Выверните винт крепления, находящийся справа под панелью приборов

Ключом «на 8» выверните болт крепления «массовых» проводов панели приборов к кронштейну кузова

Сдвиньте вправо фиксаторы колодок проводов панели приборов

Отсоедините три колодки жгута от колодок, установленных на кронштейне

Разъедините колодку жгута проводов выключателя (замка) зажигания.

Отсоедините колодки жгута проводов от электроусилителя рулевого управления

Ключом «на 10» отверните гайку крепления «массового» провода жгута панели приборов от кронштейна электронных блоков

Сдвиньте фиксатор колодки

Отсоедините жгут панели приборов от жгута системы зажигания

Отсоедините колодку жгута панели приборов от блока управления электропакетом.

Отсоедините колодку жгута панели приборов от блока управления подушкой безопасности

Снимите панель приборов и извлеките ее из салона

Установите панель приборов в порядке, обратном снятию.

Снять панель приборов приора

Снятие панели приборов Приоры

Снятие комбинации приборов Lada Priora производится в случае снятия панели, для замены перегоревших ламп, либо для тюнинга панели.

Снятие комбинации приборов Лада Приора

Необходимый инструмент. Крестообразная и прямая отвертки.
Перед началом работ следует отключить минусовую клемму аккумулятора.

Снять крышку монтажного блока:

1. Повернуть на 90 о три замка крышки блока предохранителей.
2. Отщелкнуть фиксаторы и снять крышку.

Снимать руль не обязательно, достаточно будет установить рулевую колонку в самое нижнее положение. Затем:

1. Отвернуть два нижних (№1) и два верхних (№2) самореза крепления накладки приборки с помощью крестовой отвертки.
2. Снять накладку приборной панели Приоры, выводя 3 выступа накладки из зацепления с панелью.
3. Отвернуть 2 самореза крепления комбинации приборов, используя крестовую отвертку.

Наклонив верхнюю часть комбинации приборов на себя:

1. Вывести выступы в нижней части комбинации приборов из пазов панели приборов.
2. Поддеть плоской отверткой, повернуть фиксатор колодки с проводами панели приборов.
3. Отсоединить колодку с проводами и снять панель приборов Приоры.

Установка приборки осуществляется в обратной последовательности.

Замена ламп приборной панели Приоры

Замена ламп комбинации приборов производится аналогично с Лада Калина.

Снятие панели приборов Лада Приора

Пошаговая инструкция

1. Устанавливаем руль в нижнее положение.

2. Далее нам нужно демонтировать накладку панели приборов. Закреплена она четырех винтах под крестовую отвертку.

Отворачиваем 2 винта сверху.

Для того чтобы добраться до нижних винтов крепления нужно снять пластик снизу руля.

Для снятия поворачиваем три фиксатора против часовой стрелки на пол оборота.

После поворота фиксаторов сверху поддеваем пластик рукой и снимаем.

3.Отворачиваем 2 нижних винта крепления накладки панели приборов.

4. Двумя руками снимаем накладку. Начинаем с верха.

Будьте осторожны и не поломайте защелки.

5. Отворачиваем 2 винта крепежа приборной панели под крестовую отвертку.

6. После отворачивания винтов вытягиваем немного на себя приборную панель.

7. Далее нужно снять разъем который идет к приборной панели. Разъем идет с хитрым фиксатором.

Нажимаем на фиксатор в указанном месте ниже плоской отверткой.

После того как нажали отводим фиксатор отверткой назад. На фиксаторе есть прилив за который зацепляется отвертка и можно фиксатор отвести назад.

После того как отвели фиксатор разъем легко вынимается с панели приборов от руки.

8. Снимаем панель приборов и выполняем необходимые операции, например производим замену ламп подсветки панели.

9. Сборку выполняем в обратном порядке.

Видео урок

Как самостоятельно заменить лампы щитка приборов Лада Приора

В процессе эксплуатации Лады Приоры, да и любого автомобиля, лампа в том числе и щитка приборов периодически перегорают. Перегоревшая лампа в панели приборов, которая к примеру указывает уровень топлива или давления масла, может лишить вас важной информации. Если у вас перегорела лампа щитка приборов, советуем произвести замену разу всех ламп, так как ресурс их примерно одинаков.

Какие лампы установлены в щитке Приоры

В зависимости от года выпуска, в Lada Priora могут быть установлены как лампы с обычным патроном, так и с патроном VDO. Для точного определения ламп, необходимо сначала снять щиток и определить тип патрона. Лампы в патронах одинаковы, однако с завода, усы ламп припаяны к патрону и чтобы заменить лампу, необходимо отпаять или выдернуть старую и установить на ее место новую лампу, припаяв при этом усы.

Однако можно пойти и более простым путем, купив уже готовые лампы с патронами. Отметим, что в них лампы устанавливаются без пайки усов. То есть при дальнейшем перегорании ламп, вы просто меняете лампу и все.

Обычный патрон с лампой выглядит так

Так выглядит лампа с патроном VDO

Можно ли установить светодиодные лампы?

Вместо обычных ламп щитка, некоторые из владельцев устанавливают светодиодные. Плюс их в том,что они дают более яркий свет и можно выбрать лампы разных цветов. Однако некоторые светодиодные лампы длиннее обычных, поэтому при установке в панель приборов они встают плотнее к светофильтру и делают яркое пятно. Но при этом сама панель и указатели становятся ярче.

Плюсы светодиодов в щитке

• более яркий свет, что позволяет лучше освещать приборы
• возможность выбора ламп различных цветов по желанию
• более долгий срок службы качественных светодиодов

• Слишком яркие светодиодные лампы делают засветы на панели, что выглядит не очень
• иногда панель выглядит слишком ярко и отвлекает от движения
• от яркого света панели могут уставать глаза

При установке светодиодных ламп в щиток приборов на Приору. регулировка яркости не особо работает из-за того, что диоды потребляют очень мало энергии и следовательно в отличии от обычных ламп при уменьшении подачи тока не теряют яркости.

Обычные лампы накаливания

• PHILIPS 12V бесцок.W 1.2W цена от 25 руб за штуку
• GE 12V бесцок.W 1.2W цена от 30 руб за штуку
• OSRAM 12V бесцок.W 1,2W цена от 20 руб
• МАЯК 12v бесцок W 1,2W цена от 7 руб

Снимаем щиток приборов

Для снятия щитка потребуется плоская и крестовая отвертка.

Откручиваем два верхних самореза (как показано на рисунке), затем снимаем аккуратно панель под рулевой колонкой. Она держится сверху на зажимах, а снизу на 3 креплениях которые необходимо просто повернуть.

Под панелью видим еще 2 самореза крепления щитка, их тоже откручиваем. Теперь опускаем руль в самое нижнее положение и убираем пластиковую накладку щитка.

Теперь остается открутить два самореза держащих саму приборную панель. Откручивать их следует осторожно, так как саморезы могут упасть под панель. Откручивать их лучше отверткой с намагниченным наконечником.

Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов. Отсоединяем ее нажав на «язычок» и потянув слегка вверх. После чего панель приборов будет снята.

Меняем лампы в щитке

Всего в щитке приборов на Приоре 5 ламп подсветки — 4 из которых по середине и одна подсвечивает нижний дисплей.

Производим замену ламп на обычные или светодиодные и производим сборку в обратной последовательности.

Если устанавливаете светодиодные лампы будьте внимательны, у них есть полярность. Поэтому перед установкой щитка на место, подсоедините колодку включите подсветку приборной панели и проверьте — все ли лампы горят.

Как снять панель приборов на Лада Приора/Калина

На Лада Приора и Лада Калина завод-изготовитель устанавливал комбинации приборов разных производителей (VDO, Счетмаш и Автоприбор). Вне зависимости от автомобиля и производителя инструкция по снятию приборной панели аналогичная.

Потребуется: плоская и крестовая отвертки.

Порядок действий:

1. Вывернуть два винта верхнего крепления щитка (№1).
2. Отвернуть два винта нижнего крепления (№1).
3. Вывернуть два винта крепления панели приборов (№1), снять колодку с проводами, отщелкнув фиксатор. Снять панель приборов.

Установка производится в обратной последовательности.

Напомним, приборная панель Лада Калина/Приора поддается доработкам, например, можно улучшить ее подсветку.

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Комментарии

ТОП материалы недели

ТОП товаров в магазине

Ваш отзыв о шумоизоляции Лада Приора:

Лада.Онлайн

• О проекте
• ·
• Правила
• ·
• Политика конфид.
• ·
• Контакты
• ·
• Мобильная версия
• ·
• Концепты LADA
• ·
• Реклама

Lada («Лада») — марка автомобилей, производимых АО «АВТОВАЗ». Ранее использовалась лишь для экспортных автомобилей, а для внутреннего рынка автомобили производились под маркой «Жигули». В 2004 году руководство «АВТОВАЗа» объявило о переходе на латиницу при официальном написании названий всех выпускаемых заводом автомобилей: Lada — вместо «ВАЗ» и «Лада».

Лада.Онлайн – крупнейший русскоязычный ресурс автомобильной тематики с многотысячной ежедневной аудиторией, который посвящён, преимущественно, автомобилям этой марки, отечественной автопромышленности и автомобильному миру в целом.

Данный сайт не является официальным сайтом LADA.

© 2021 Лада.Онлайн. Копирование материала разрешается только с указанием ссылки на источник.

Снятие панели приборов

Снятие панели приборов Лада Приора (ВАЗ-2170)

Работу проводим для замены панели приборов, жгута проводов панели и элементов системы отопления и вентиляции.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем подрулевые пере- ключатели (см. «Снятие подрулевых переключателей, соединителя переключателей и барабанного устройства спирального кабеля»). Снимаем крышку блока предохранителей (см. «Замена предохранителей и реле»). Отсоединяем колодки проводов от выключателя зажигания (см. «Снятие выключателя зажигания, замена контактной группы и катушки иммобилайзера»). Отсоединяем колодки проводов от блока управления электроусилителем руля (см. «Снятие рулевой колонки»). Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»).

Преодолевая сопротивление пластмассовых защелок…

…снимаем обивку левой передней стойки. Аналогично снимаем обивку правой передней стойки.

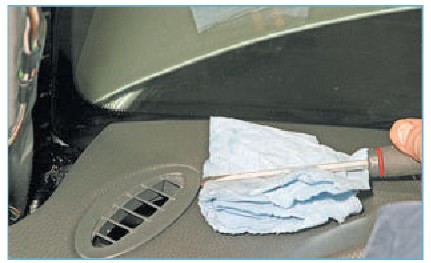

Лезвием шлицевой отвертки, подложив под него мягкий материал, поддеваем сопло обдува стекла левой двери. Аналогично снимаем сопло обдува с правой стороны.

Головкой «на 10» отворачиваем гайку верхнего крепления панели приборов, расположенную в полости под соплом обдува стекла двери. Аналогично отворачиваем гайку с правой стороны.

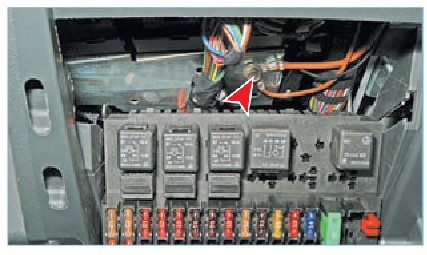

Головкой «на 10» отворачиваем болт крепления наконечников проводов «массы» панели приборов.

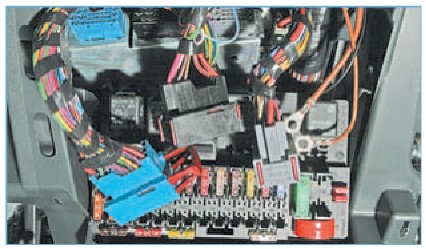

Отсоединяем колодки проводов жгута панели приборов от колодок жгутов проводов, расположенных на кронштейне, над монтажным блоком предохранителей…

…и колодку проводов, расположенную на правом торце кронштейна.

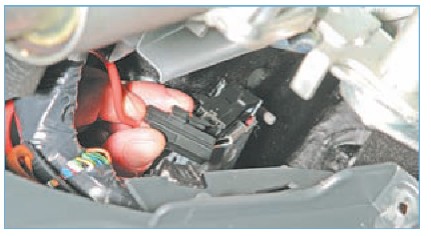

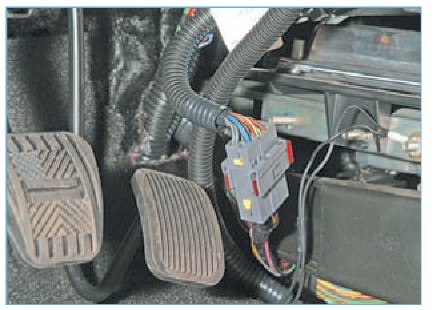

Отсоединяем колодку жгута проводов управления двигателем от колодки жгута проводов панели приборов…

…и головкой «на 10» отворачиваем гайку крепления наконечника провода «массы». Отсоединяем среднюю колодку жгута проводов панели приборов от блока управления электропакетом, (см.

«Снятие контроллера системы дистанционного управления электропакетом»).

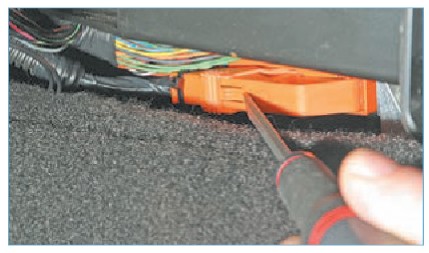

Отсоединяем колодку проводов от блока управления подушкой безопасности.

Крестообразной отверткой отворачиваем четыре самореза крепления накладки панели приборов… …и снимаем накладку.

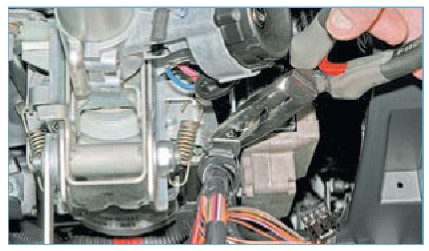

Пассатижами с узкими губками сжимаем фиксаторы и отсоединяем хомут крепления жгута проводов от кронштейна на рулевой колонке.

Крестообразной отверткой отворачиваем саморез бокового крепления панели приборов. Аналогично отворачиваем саморез с правой стороны панели приборов.

Открываем вещевой ящик…

…и в полости за ним отворачиваем крестообразной отверткой саморез крепления панели приборов.

Крестообразной отверткой отворачиваем саморез крепления консоли слева, аналогично — справа.

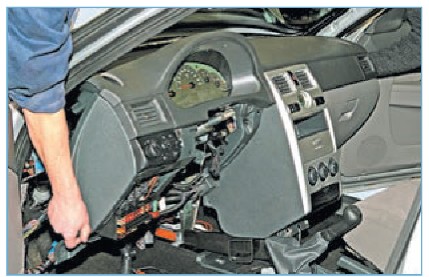

Извлекаем панель приборов из салона автомобиля. Установку панели приборов осуществляем в обратном порядке.
