Коробка отбора мощности что это такое?

Что собой представляет коробка отбора мощности и зачем она нужна

Каждый автомобилист прекрасно знает, что трансмиссия в машине выполняет ключевую функцию. Это передача крутящего момента от двигателя. За счёт такого соединения колёса вращаются и машина движется.

То есть здесь наблюдается прямая зависимость между мотором и трансмиссией. Но это не единственный потребитель, нуждающийся в передаче мощности.

Существуют агрегаты и оборудование, требующие собственный источник для выполнения возложенных функций. Для этих целей могут задействовать сам ДВС. Только дополнительно применяется такой узел как коробка для отбора мощности, или сокращённо КОМ.

Что это такое

Для начала нужно разобраться с назначением коробок для отбора мощности и понять, зачем они используются в конструкции автомобиля или иного транспортного средства.

Пример трансмиссии и усилий двигателя, которые передаются на ведущие колёса при минимальных потерях, был приведён не просто так. На авто есть механизмы и узлы, которым нужен свой источник энергии, чтобы иметь возможность выполнять возложенные функции.

Это во многом даёт понять, для чего нужна та самая коробка отбора мощности и для каких целей она предназначена. Ведь ставить под капот ещё один мотор или электродвигатель не имеет никакого смысла. Приводом выступает сам основной ДВС транспортного средства.

Вот для чего нужна так называемая коробка для отбора мощности. Она позволяет соединить мотор с дополнительными потребителями и передавать потоки мощности от главной кинематической схемы. В зависимости от конкретного вида транспорта, на нём может быть предусмотрено от одного до нескольких таких механизмов.

КОМ можно охарактеризовать как механическую классическую коробку передач. Но её тип и технические характеристики во многом зависят от того, какое оборудование применяется для совместной работы с ней.

В зависимости от того, какая нагрузка предусмотрена для дополнительного и навесного оборудования, коробка может передавать до 40% от максимальных параметров мощности ДВС. В итоге предназначенный для реализации таких задач узел в виде коробки отбора конструктивно отличается.

Также существуют регламентированные стандарты того, где устанавливается и как располагается коробка отбора мощности.

Разновидности

Как вы уже поняли, КОМ применяется на машинах для того, чтобы передавать дополнительному оборудованию энергию.

Если отталкиваться от приводимых в действие механизмов и требований к устройству, выделяют различные виды существующих коробок для отбора мощности. Они могут отличаться между собой по нескольким принципам:

Количество ступеней. Это определяет шаг между доступными рабочими механизмами.
Наличие реверса. Некоторые узлы, такие как насосы, подразумевают вращение лишь в одну сторону. Если это автокран, тогда КОМ должна работать с двух противоположных направлениях.
Передаточное число. От этого значения зависит изменение показателей угловой скорости и передаваемого момента.
Число валов. Оно может быть разным, в зависимости от конструкции конкретной коробки.
Расположение компонентов, которые входят в состав коробки.
Управляющий специальный сигнал. Он бывает механический, с помощью рычага либо же через бортовой компьютер.

При знакомстве с устройством коробок отбора мощности следует обязательно учесть возможные варианты их расположения.

В основном системы могут монтироваться в таких точках:

сбоку относительно коробки передач машины;
на торцевой стороне коробки;
в картере КПП;
вместе с раздаточной коробкой передач.

КОМ требует обязательной смазки, которая зависит от особенностей монтажа и наличия в конструкции своего резервуара с маслом. Чаще всего смазка выполняется за счёт масла и картера основной коробки.

Бывает и так, что КОМ имеет верхнее расположение. В этом случае дополнительно применяется насос. Он позволяет подавать смазочный материал к узлу.

Все коробки, используемые на машинах, можно разделить на несколько подкатегорий. Они бывают:

реверсивными;
безредукторными;
зависимыми;
независимыми.

Каждый вариант требует отдельного рассмотрения для лучшего понимания сути и принципа работы устройства.

Реверсивные системы

Подобные КОМ имеют редуктор, а расположение валов здесь продольное. Установка подобных узлов осуществляется в нижнюю боковую часть картера коробки передач машины.

Здесь отбор мощности реализуется за счёт шестерни промежуточного вала КПП. Она находится в состоянии постоянного прочного зацепления с шестерней блока, которых в схеме предусмотрено несколько. Ещё одна шестерня будет в зацеплении вместе с промежуточной шестернёй. Сам блок шестерёнок, как и промежуточная шестерня, располагаются на осях. Последние закреплены непосредственно на картере КОМ.

Безредукторные механизмы

Помимо редукторных КОМ, которые были рассмотрены выше, также существуют безредукторные коробки, предназначенные для отбора мощности. Их отличительной особенностью является простота конструкции. А ещё у них предусмотрено единичное передаточное число.

Для отбора необходимой мощности в этом случае используется первичный вал раздатки, на конце которого предусмотрены специальные шлицы. Эти виды коробок монтируются на торцевую часть картера раздаточной коробки в верхней части конструкции.

Вал КОМ на одном из концов имеет аналогичные шлицы, как и у первичного вала раздатки. На другом конце выполняется установка фланца для крепления вала привода уже дополнительного автомобильного оборудования.

Чтобы включить коробку отбора, требуется воспользоваться блокировкой двух валов с помощью специальной каретки. Последняя осуществляет своё перемещение за счёт вилки включения, расположенной на штоке. У штока предусмотрены два фиксированных стандартных положения. Если это левое положение, тогда коробка отбора находится в активном, то есть рабочем состоянии. Правое положение означает, что КОМ выключена.

Менять направление вращения вала КОМ можно за счёт включения задней передачи на КПП транспортного средства.

Если изучать конструкцию рассматриваемой коробки, то тут можно заметить один важный нюанс. Это использование плунжерного насоса. Он нужен для того, чтобы смазывать компоненты корпуса КОМ и раздаточной коробки в тот момент, когда автомобиль стоит неподвижно, но дополнительное оборудование работает. Это предотвращает возможный износ деталей из-за отсутствия смазки. Насос принудительно подаёт масло на узлы, тем самым смазывает и охлаждает их.

Сам насос плунжерного типа устанавливается в корпусе, расположенном непосредственно в приливе крышки КОМ. В его состав входит сам плунжерный насос, а также обратный, всасывающий и обязательный нагнетательный клапан.

Чтобы управлять такой коробкой отбора, используется рычаг, непосредственно связанный со штоком и размещённый в кабине машины или иного транспортного средства.

С работой коробок отбора мощности, лишённых редуктора, разобрались. Теперь стоит взглянуть ещё на 2 разновидности узлов.

Зависимые коробки

Здесь речь идёт о зависимости от сцепления. Подобные устройства обычно располагаются на транспортных средствах, оснащённых механическими коробками передач. Такие системы актуально применять в случае, когда навесное дополнительное оборудование не нужно включать на ходу, то есть во время движения транспортного средства.

Зависимые коробки обладают несколькими основными преимуществами:

они имеют небольшой вес, что упрощает работу с ними при ремонте и обслуживании;
сам ремонт не вызывает никаких сложностей при наличии определённого уровня знаний;
если коробка находится в выключенном состоянии, такие КОМ дополнительно не нагружают двигатель;
конструкция достаточно простая и надёжная;
они обладают длительным сроком службы;
требования в плане технического обслуживания минимальные;
высокий уровень безопасности, поскольку коробка отбора не может самопроизвольно включиться в работу на ходу.

Самым ярким примером машин, где используются зависимые коробки отбора мощности, являются самосвалы.

Монтируются зависимые коробки предельно просто. Для этого предусмотрено специально отведённое место. Предварительно демонтируется лючок. Если расположение будет верхним, дополнительно в схеме используется насос.

С демонтажными работами также всё просто. В случае снятия на работу основной КПП это никак не повлияет.

Независимые КОМ

Отличительной особенностью независимых коробок отбора является то, что их можно устанавливать на машины и транспортные средства с любыми видами коробок передач, то есть с различными трансмиссиями.

Главное преимущество заключается в возможности включения механизма, когда транспорт движется или же стоит на месте. Подобные КОМ получили широкое распространение на отечественных грузовых машинах КАМАЗ.

Располагаться узел может с правой и левой стороны бокового люка коробки машины. Есть и варианты, когда монтаж осуществляется с торца. Это уже зависит от конкретной модели коробки отбора мощности. Чтобы реализовать эффективную систему смазки, в схему подключается насос.

Для управления частотой вращения валов коробки, как и мощностью, передаваемой на дополнительное и навесное необходимое оборудование, можно использовать двигатель транспортного средства. Довольно часто встречаются машины, где система включения и деактивации КОМ реализуется с помощью гидравлического или электропневматического принципа. Эти коробки активно применяются на транспорте, оснащённом автоматическими КПП.

Как вы понимаете, КОМ не применяются на обычных легковых автомобилях. Это решения, актуальные для самосвалов, автоцистерн, автокранов, машин коммунальных службы и пр.

В процессе их эксплуатации важно соблюдать несколько правил:

периодически проверять надёжность крепления;
исключить возможность возникновения сильных вибраций;
соблюдать последовательность включения и выключения КОМ;
периодически проверять состояние смазочной жидкости;
смазывать дополнительно отдельные компоненты согласно инструкции;
вовремя менять масло в коробке.

Всё это направлено на то, чтобы продлить срок службы узла. Изначально он имеет внушительный ресурс. Но при активной эксплуатации и нарушений правил использования коробки отбора мощности износ может произойти значительно раньше предусмотренного срока.

Что такое коробка отбора мощности в автомобиле

Как известно, результатом работы двигателя является создание крутящего момента на коленчатом валу, после чего крутящий момент передается через КПП на ведущие колеса. Также в устройстве самой трансмиссии могут быть применены различные схемы и решения (монопривод, полный привод, раздаточная коробка и т.д.).

Если говорить о спецтехнике, также достаточно часто можно услышать об элементе, который известен под названием КОМ (коробка отбора мощности). В этой статье мы рассмотрим, что такое коробка отбора мощности, а также для чего необходима КОМ в устройстве различных ТС.

Коробка отбора мощности: назначение, виды, устройство и принцип работы

Итак, сразу отметим, что коробка отбора мощности или КОМ (в отличие от допкоробок, раздаток или делителей) не является обязательным устройством в конструкции КПП, шасси и других узлов автомобиля.

Получается, КОМ никак не влияет на ходовые качества транспортного средства и не участвует в процессах передачи мощности от ДВС на колеса авто. Другими словами, это не элемент трансмиссии самого автомобиля в буквальном смысле слова.

При этом главной задачей данной коробки является отбор мощности у двигателя для того, чтобы обеспечить возможность работы другого дополнительного оборудования. Если просто, КОМ передает крутящий момент ДВС на привод допоборудования.

Если иначе, КОМ является отдельным агрегатом, который передает момент от мотора на разные устройства (насосы, лебедки, компрессоры и т.д.). Коробка может отнимать до 40% мощности ДВС. При этом принцип работы коробки отбора мощности всегда один и тот же.

Единственное, узел может быть размещен в разных местах. Например, коробка отбора мощности на КамАЗ 4310 стоит на раздатке (раздаточной коробке), тогда как в других вариантах КОМ ставится на саму КПП автомобиля.

Также с учетом наличия того или иного комплекса оборудования, на машине может стоять 2 или даже 3 коробки отбора мощности разных типов.

Сами коробки отличаются друг от друга:

по количеству ступеней и передаточному отношению;
по числу валов и их расположению;
по наличию или отсутствию реверса (вращение как вперед, так и назад);
по типу привода управления КОМ;

Еще следует отметить, что коробки данного типа бывают как с редуктором, так и без него. Что касается самого устройства коробки отбора мощности, данный агрегат можно условно сравнить с устройством обычной МКПП на автомобилях.

Также КОМ делятся на зависимые и независимые. Первые фактически интегрированы в КПП, имеют меньший вес, не расходуют лишнюю мощность, однако есть и минусы. Прежде всего, включать такую коробку можно только тогда, когда сцепление автомобиля выключено. Также запрещено включать зависимую КОМ при движении ТС.

Независимая коробка отбора мощности может быть установлена на машины с любыми типами ДВС и КПП, а также их можно задействовать без выключения сцепления (как на неподвижной технике, так и в движении). Также система включения коробки отбора мощности может быть как механической или электропневматической, так и гидравлической.

Воздух сжимает возвратную пружину диафрагмой, что приводит к перемещению штока с вилкой включения ведомой шестерни КОМ. Так происходит зацепление ведомой и промежуточной шестерни коробки отбора мощности. После того, как воздух будет выпущен из пневмокамеры, шток вернется в начальное положение, то есть ведомая шестерня выйдет из зацепления и дальше вращения не последует.

Советы и рекомендации

Производители отдельно закладывают повышенную устойчивость к износу, изготавливая детали КОМ из усиленных материалов. Однако с учетом того, что коробки отбора мощности независимо от типа испытывают серьезные нагрузки, в рамках их эксплуатации важно соблюдать определенные правила и рекомендации.

При установке коробки отбора мощности нужно отдельно убедиться в том, что крепления надежны. Дело в том, что некачественное крепление или ошибки при установке КОМ приводят к тому, что возникает сильная вибрация деталей, которая быстро и интенсивно разрушает устройство.

Напоследок отметим, что нужно периодически проверять надежность креплений коробки отбора мощности, а также следить за качеством смазки, выполнять дополнительное смазывание маслом отдельных элементов, что позволит повысить качество работы и увеличить общий срок службы данного устройства.

Вариатор CVT: принцип работы и типы вариаторов, плюсы и минусы вариаторных КПП. Коробка CVT Х Tronic Renault-Nissan, особенности вариатора данного типа.

Режим Tiptronic автоматической коробки передач: назначение, принцип работы Типтроник. Преимущества и недостатки АКПП Типтроник.

Что такое коробка передач S-tronic: устройство и принцип работы. Преимущества и недостатки автоматической трансмиссии данного типа .

Преселективные роботизированные коробки передач с двойным сцеплением DSG и Powershift: в чем отличия, какая коробка лучше. Рекомендации.

Роботизированная коробка передач Изитроник: как работает Easytronic, преимущества и недостатки КПП данного типа. Надежность и особенности эксплуатации.

Коробка передач S-Tronic (С-Троник): устройство, принцип работы и особенности. Плюсы и минусы преселективной КПП S-Tronic, надежность и ресурс.

Обслуживание и ремонт коробки отбора мощности на автомобилях КамАЗ: рассказываем все нюансы

Ремонт коробки отбора мощности

Коробку отбора мощности снимают с автомобиля вместе с коробкой передач.

Разборку коробки отбора мощности необходимо выполнить в следующем порядке.

1. Отсоединить нижний конец рычага 1 управления от штока 4 (см. рис.1).

2. Снять ось рычага управления и рычаг, выпрессовать втулку из отверстия рычага

3. Выпрессовать штифт крепления оси 13 ведущей шестерни, выпрессовать ось, снять ведущую шестерню 12 и опорные шайбы, вынуть подшипники ведущей шестерни.

4. Снять шпонку с ведомого вала 9.

5. Снять переднюю крышку 3 и прокладку.

6. Выпрессовать из крышки сальник ведомого вала.

7. Снять заднюю крышку 8 подшипников.

8. Вынуть промежуточный вал 11, выпрессовать передний и задний подшипники блока шестерен промежуточного вала. Раскернить и отвернуть гайку ведомого вала, вынуть ведомый вал и блок шестерен, выпрессовать задний и передний подшипники ведомого вала.

Читайте также Add blue что это такое?

9. Выбить заглушку люка картера.

10. Снять заглушку отверстия под фиксатор.

11. Снять защитный колпак штока.

12. Вынуть шток 4. вилку 7, фиксатор, пружину, вывернуть гайку штока, снять кольцо, шайбу и сальник.

Сборка. Перед сборкой все детали коробки отбора мощности смазать маслом, заливаемым в узел. Резьбовую часть болтов перед постановкой смазать краской. При сборке пользоваться только новыми прокладками и сальниками.

Коробку отбора мощности собирают в последовательности, обратной разборке с учетом следующих указаний.

Подобрать по шлицам ведомого вала скользящий блок шестерен. Подбор должен обеспечить отсутствие ощутимого углового люфта при свободном скольжении блока по валу. Угловой люфт на шлицах не должен превышать 0,08 мм при проверке на радиусе начальной окружности венца с числом зубьев, равным 24.

Завести во внутреннюю полость картера скользящий блок шестерен так, чтобы зубчатый венец с прямыми зубьями располагался со стороны отверстия под фиксатор, а вилка включения передач вошла в канавку блока шестерен.

Задние подшипники промежуточного и ведомого валов устанавливать заподлицо с плоскостью картера.

Внутренние кольца шариковых подшипников ведомого и промежуточного валов запрессовать до упора в торцы буртов на валах. При этом между торцами буртов и колец щуп 003 мм не должен проходить.

Завернутую до отказа гайку крепления подшипника ведомого вала закернить в паз вала.

После установки на шток резинового сальника, металлической шайбы и войлочного кольца завернуть гайку сальника до тугого вращения.

Перед постановкой смазать рабочую поверхность сальника ведомого вала.

Запрессовать сальник в переднюю крышку заподлицо с наружным торцом крышки.

Поставить на пасту СК-ОЦБ заглушку в выточку картера.

Запрессовать в отверстие под фиксаторный шарик заподлицо со стенкой картера заглушку штока.

Запрессовать ось ведущей шестерни в картер заподлицо с плоскостью бобышки. Совместить отверстие в оси и бобышке картера. Перед постановкой оси отверстия в картере смазать пастой СК-ОЦБ. Запрессовать штифт крепления оси заподлицо с торцом бобышки.

Запрессовать втулку в отверстие рычага управления коробкой отбора мощности до упора торца втулки в наружный торец рычага.

Собранную коробку отбора мощности поставить на стенд и испытать без нагрузки на шум, течь масла и легкость переключения.

Перед испытанием коробку отбора мощности заправить веретенным маслом.

Включение КОМ

1. Нажать на педаль сцепления до упора.
2. Рычаг переключения передач установить в нейтральное положение.
3. Нажать и повернуть ручку переключателя КОМ (см. рис. Переключатели КОМ). При этом загорится сигнальная лампа, встроенная в ручку переключателя.
Для некоторых моделей КОМ (ф. «ZF» и др.) дополнительно в комбинации приборов загорятся лампы, сигнализирующие о включении КОМ: для КОМ с одним валом отбора мощности – одна лампа , для КОМ с двумя валами отбора мощности – две лампы .
4. Плавно отпустить педаль сцепления.

Внимание!
Для автомобилей укомплектованных коробками передач моделей 144 и 154, допускается трогание и движение автомобиля только на первой передаче.
На автомобилях, укомплектованных коробками передач ф. «ZF», установлена блокировка, и движение автомобиля с работающей КОМ невозможно.
При работе коробки отбора мощности переключение передач недопустимо.

Реверсивная коробка

КОМ, изображенная на рисунке ниже, предназначена для установки в боковой части картера коробки скоростей. Отбор полезной мощности происходит с промежуточного вала кпп. Шестеренки находятся в непрерывном зацеплении.

Рычаг управления имеет 3 фиксированных положения выбора режима работы коробки отбора мощности. В правом положении осуществляется прямая передача. При этом каретка с зубчатым колесом постоянно находится в зацеплении с промежуточным валом КПП. При переводе в крайнее левое положении включается реверс. Для обеспечения обратного хода зубчатое колесо соединяется с шестерней, установленной внутри редуктора КОМ. При переходе в среднее положение ведомый вал перестает вращаться и коробка дополнительного отбора мощности переходит в выключенное положение.

Отключение КОМ

1. Нажать на педаль сцепления до упора.
2. Если автомобиль движется, установить рычаг переключения передач в нейтральное положение и остановить автомобиль.
3. Нажать и повернуть ручку переключателя КОМ в исходное положение (сигнальная лампа, встроенная в ручку переключателя, должна погаснуть). Для некоторых моделей КОМ (ф. «ZF» и др.) также погаснут контрольные лампы включения КОМ на панели приборов.
4. Плавно отпустить педаль сцепления.

Отбор мощности без редуктора

Основным отличием безредукторных КОМ является простота конструкции и единичное передаточное число. На изображении ниже отображена коробка отбора мощности Урал, предназначенная для привода лебедки. Монтаж ее производится к торцу раздатки, позволяя получать крутящий момент от первичного вала через подвижную муфту. Отбор мощности происходит от первичного вала.

КОМ без редуктора

Управление механизмом происходит при помощи специальной вилки. Включение коробки отбора мощности реализовано путем блокировки первичного вала раздатки и ВОМа при помощи каретки. Рычаг имеет два фиксированных положения. Левое соответствует передачи усилия, а правое выключенному состоянию. КОМ не обеспечивает реверса. Для включения обратного направления требуется при помощи селектора КПП выбрать заднюю передачу.

Смазывание деталей производит плунжерный насос. Это позволяет использовать навесное оборудование на неподвижном транспортном средстве. Насос располагается в специальном приливе крышки КОМ. С его помощью также происходит смазка раздатки.

Зависимый тип КОМ

Зависимые от сцепления коробки устанавливаются на транспортные средства с МКПП. Устанавливается данный механизм в случае отсутствия необходимости включения навесного оборудования на ходу. Так, например, коробка отбора мощности самосвала достаточно часто выполняется в зависимом исполнении.

Основные преимущества, которым обладает КЗОМ:

небольшой вес;
несложность ремонта коробок отбора мощности;
отсутствие нагрузки на двигатель при выключенном состоянии КОМ;
простота и надежность конструкции, позволяющие уверенно эксплуатировать как новую, так и отремонтированную коробку, что подтверждает обширная выборка;
низкая требовательность к техническому обслуживанию;
повышенная безопасность, так как привод невозможно задействовать на ходу, что особо актуально для самосвальной КОМ.

Монтаж зависимого типа коробок осуществляется достаточно просто. Установка производится в специально отведенное место, после снятия специального лючка. При верхнем расположении используется насос. В случае необходимости демонтаж КЗОМ не вызывает затруднений и не влияет на работоспособность основной силовой передачи.

Независимое исполнение коробки отбора мощности

Монтаж КОМ независимого типа возможен на автомобиль с трансмиссией любого вида. Основным преимуществом является возможность включения механизма как в неподвижном состоянии транспортного средства, так и на ходу. Примером устройства является коробка отбора мощности камаз. Размещение возможно как к правому так и к левому боковому люку КП, а также со стороны заднего торца и зависит от модели КОМ. Для осуществления смазки используется насос.

Частотой вращения валов коробки и передаваемой мощностью можно управлять непосредственно с помощью двигателя. Включение и отключение КОМ часто реализуется при помощи электропневматики и гидравлики. Широкое распространение такой вид коробок получил на автомобилях с АКПП.

Обзор коробки отбора мощностей на примере КОМ-68Б

КОМ-68Б является одноступенчатым механизмом. Ее корпус отливается из чугуна. Устанавливается коробка вместо крышки КПП. Смазывание шестерен происходит путем разбрызгивания масла, залитого в коробку скоростей.

Служит КОМ-68Б для привода насоса пожарных автомобилей. Передача момента возможна как при стоянке, так и при перемещении машины на первой либо второй передаче. Это позволяет использовать насос на транспортных средствах, оборудованных лафетным стволом для тушения огня.

Для обеспечения согласования скоростей коленчатого вала и центробежного колеса возможно использование промежуточного редуктора. Он размещается между приводным карданом и пожарным насосом. За сохранение направления вращения в редукторе отвечает промежуточное колесо. Для облегчения конструкции валы могут быть изготовлены полыми.

Существующие коробки отбора мощности значительно расширили функциональные возможности транспортных средств. Благодаря перенаправлению части энергии нет необходимости в установке дополнительных приводных агрегатов. Это упрощает конструкцию автомобиля, уменьшает количество узлов и повышает надежность машины в целом.

Правильное приобретение коробки отбора мощности

Коробка отбора представляет собой устройство для передачи крутящего момента от КПП транспортного средства к валу вакуумного насоса. Устройство коробки отбора мощности достаточно простое, в корпусе расположен шлицевой вал с установленным на себе колесом и подвижная ось с шестерней на подшипниках.

Включить коробку отбора мощности (далее КОМ) можно из кабины транспортного средства (далее ТС). КОМ должна обязательно подходить под некоторые условия:

небольшой размер;
небольшой расход топлива во время отбора мощности;
относительно маленький вес;
высокие показатели износостойкости всех составных частей и элементов;
минимум усилий для переключения;
предоставлять предварительно заданное передаточное отношение и необходимый отбор мощности крутящего момента и частоты вращения.

Помимо всего прочего, коробка обязательно должна быть интуитивно понятной в управлении и предоставлять сохранение передаточного отношения и передаваемой мощности. Естественно КОМ должна соответствовать определенному типу транспортного средства.

Советы по приобретению

Любой механизм рано или поздно выходит из строя, поэтому важно сделать правильный выбор коробки отбора мощности, чтобы она прослужила долго, стабильно и надежно. Именно поэтому, покупать КОМ необходимо только в проверенном или надежном месте. Благодаря этому удастся обеспечить уверенное выполнение всех базовых функций на протяжении длительного эксплуатационного срока.

Необходимо уделять особенное внимание базовым параметрам каждой КОМ, ее цене, гарантийным обязательствам и прочим нюансам.

Естественно, следует ориентироваться не только относительно стоимости изделия, особенное внимание нужно уделять наличию всех соответствующих сертификатов и документов. Обязательно требуется сравнить коробку с той что было до этого или на предмет ее соответствия к конкретному автомобилю. Некоторые просто сверяют маркировки на старой и новой КОМ, перед тем как выбрать коробки отбора мощности.

Существует несколько простых, но необходимых к выполнению советов, следуя которым, можно продлить эксплуатационный срок коробки отбора мощности. Все производители указывают такие данные на коробке или вкладыше. Помимо всего прочего, можно получить консультацию у специалиста в точке продажи устройства.

Очень важно не перегружать коробку и периодически давать ей отдохнуть, чтобы не происходило преждевременное изнашивание ее частей и компонентов. Коробка отбора представляет собой устройство для передачи крутящего момента от КПП транспортного средства к валу вакуумного насоса.

Устройство коробки отбора мощности достаточно простое, в корпусе расположен шлицевой вал с установленным на себе колесом и подвижная ось с шестерней на подшипниках. Включить коробку отбора мощности (далее КОМ) можно из кабины транспортного средства (далее ТС).
КОМ должна обязательно подходить под некоторые условия:

небольшой размер;
небольшой расход топлива во время отбора мощности;
относительно маленький вес;
высокие показатели износостойкости всех составных частей и элементов;
минимум усилий для переключения;
предоставлять предварительно заданное передаточное отношение и необходимый отбор мощности крутящего момента и частоты вращения.

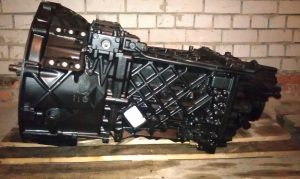

Коробки передач ZF, немецкое качество становится доступнее

Плохой тюнинг — власти могут запретить переделку автомобилей

Защитные покрытия для кузова: как подобрать подходящую продукцию

Продажа подержанного автомобиля

Что такое техосмотр, как его проходить

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Коробка отбора мощности (КОМ): принцип работы, назначение и правильный выбор

Коробки отбора мощности (КОМ) – это механические коробки передач, которые крепятся к отверстиям, предусмотренным в коробках передач грузовых автомобилей, и используются для передачи мощности двигателя транспортного средства вспомогательным компонентам, чаще всего гидравлическому насосу.

Гидравлический поток, создаваемый насосом, затем направляется к цилиндрам и / или гидравлическим двигателям для выполнения работы. В некоторых применениях ВОМ, таких как:

генераторы;
воздушные компрессоры;
пневматические воздуходувки;
вакуумные насосы;
насосы для перекачки жидкости.

Вал отбора мощности (ВОМ) обеспечивает подачу энергии в виде вращающегося вала непосредственно на приводной элемент. Больше всего, нам всем знакома система с боковым механизмом отбора мощности, хотя есть также модели, которые прикрепляются к задней части определенных трансмиссий, и КОМ с разделенным валом, которые устанавливаются путем снятия секции главной трансмиссии автомобиля.

Задние ВОМ часто называют ВОМ с промежуточным валом, хотя, по правде говоря, многие ВОМ с боковым креплением также приводятся в движение шестернями на промежуточном валу трансмиссии и, следовательно, также являются ВОМ с промежуточным валом. Вы можете услышать, как люди обращают внимание на коробки отбора мощности «боковой промежуточный вал» и «задний промежуточный вал», чтобы сделать различие.

Назначение коробки отбора мощности и принцип работы

Коробки передач, обычно встречающиеся в автомобилях класса 4 и более, и будут иметь положения для установки ВОМ. Как правило, имеется две апертуры, по одной на каждой стороне передачи, хотя у некоторых более мелких передач может быть только одна. Обсуждая расположение проемов, каждый ссылается на пассажирскую сторону грузовика как «правая», а со стороны водителя – как «левый». Многие популярные коробки передач имеют отверстие ВОМ внизу (смещение влево), а некоторые автоматические коробки передач имеют верхнюю апертуру.

Коробка отбора мощности может быть задействована с помощью троса, рычага, воздушного давления или гидравлики. Новейшая конструкция переключения ВОМ включает в себя небольшой электродвигатель и гидравлический насос в узле крышки переключения для обеспечения гидравлического усилия для включения ВОМ. Различные конфигурации выходного вала позволяют подключать карданный вал или присоединять гидравлические насосы непосредственно к ВОМ без промежуточного вала.

Устройство коробки отбора мощности

Приводная коробка отбора мощности в входной передаче предназначена для сцепления с ведущей передачей ВОМ трансмиссии и передачи мощности на выходной вал отбора мощности. В трансмиссиях грузовых автомобилей используется цилиндрическая конструкция.

Цилиндрические зубчатые колеса имеют зубья, вырезанные параллельно отверстию вала. Хотя они более распространены, они не такие тихие, как винтовые зубчатые колеса, зубья которых прорезаны под углом к отверстию вала.

Негативным следствием использования винтовых зубчатых колес, особенно с большими углами спирали, являются боковые осевые силы, которые могут создаваться передачами с высоким крутящим моментом. ВОМ для трансмиссий с угловыми зубчатыми колесами с большой спиралью часто должны использовать упорные шайбы со специальным покрытием в своих входных узлах, чтобы выдерживать эти нагрузки.

Что нужно знать, чтобы выбрать коробку отбора мощности?

Марка трансмиссии и номер модели. Это можно найти на ярлыке производителя на самой трансмиссии или, с новым транспортным средством, на сборочном листе.
На какую апертуру будет установлен ВОМ. Как правило, это зависит от доступного пространства вокруг апертуры ВОМ, пространства огибающего ВОМ. Обратите внимание на наличие выхлопных труб, пружинных подвесок, воздушных баллонов и т. д.
Требуемая скорость приводного компонента и / или требуемый процент ВОМ.
Требуемое направление вращения вала отбора мощности.
Требуемый крутящий момент и мощность двигателя. Это часто определяет серии ВОМ, которые будут использоваться.
Если приводной компонент должен быть гидравлическим насосом с непосредственным соединением, монтажная поверхность и размеры вала насоса.
Метод, которым будет задействован ВОМ.

Компания Гидролидер может помочь вам с выбором и установкой гидравлики на вашу технику, с вами свяжутся наши менеджеры, чтобы уточнить детали установки по выгодной цене.

Также, если вы хотите получить помощь с выбором любого компонента гидравлики или узнать какая на нужную вам коробку отбора мощности цена – вы попали по нужному адресу!
