Как копать траншею под водопровод своими руками?

Особенности копки траншеи под водопровод вручную, сколько стоит работа

Для проведения воды в частный дом потребуется копка траншеи. Выкопать траншею под водопровод можно ручным способом или при помощи техники.

Любая земляная работа стоит дорого, так как требует высокой трудоемкости. Именно поэтому владельцы домов пытаются самостоятельно выполнить работу.

Для копки траншеи потребуются физические затраты, определенные знания и инструменты.

Когда целесообразна копка своими руками?

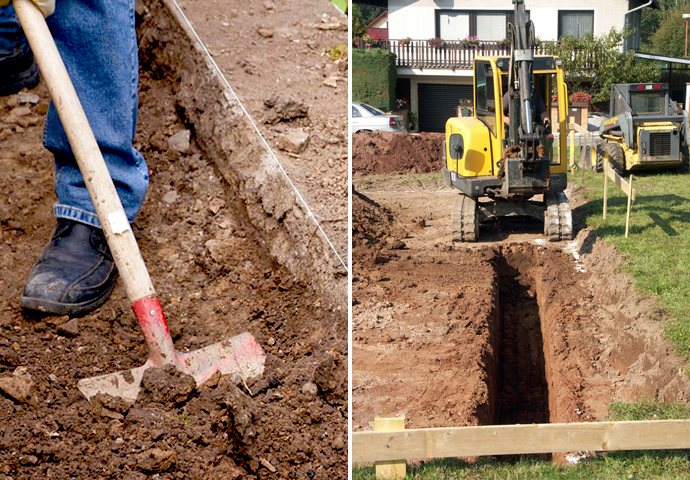

Выкопать траншею быстро под водопровод можно техникой, но стоит понимать последствия таких действий. После заезда на участок транспорт оставит существенный ущерб почвенному покрову. В большинстве случаев вариант с техникой не целесообразен, так как объем траншеи небольшой.

Кроме этого, стоимость такой работы будет высокая. В целях экономии следует выбрать ручной вариант копки траншеи, который не потребует финансовых затрат.

Инструменты для ручной работы

Для ручной копки траншеи понадобятся следующие инструменты:

  1. Штыковая лопата.
  2. Совковая лопата.
  3. Лом.
  4. Ведро или тачка для грунта.
  5. Колышки и веревка.
  6. Для укрепления стенок траншеи подпорный материал.

Штыковая лопата необходима для снятия дерна, а совковая подойдет для копки рыхлой почвы. Перед началом работ следует проверить, хорошо ли заточены лопаты.

Технология

Траншея бывает 3 видов:

  1. Прямоугольная используется при несыпучем грунте. Кроме этого глубина не может быть более 1.5 м.
  2. Смешанная применяется при высоких грунтовых водах. До их глубины вынимается грунт и производится дренаж в виде гравия или щебня.
  3. Трапециевидная подходит для глубоких выемок. При помощи данной формы можно предотвратить осыпание грунта в траншею.

Последний вид копки оптимален, так как является безопасным для людей, которые выполняют работу. При слабом грунте часто происходит его осыпание.

В противном случае при низких температурах вода замерзнет и случится разгерметизация всей трассы. Проводить все работы придется повторно, так как найти без раскопки место повреждения не получится.

Глубина промерзания грунта может быть от 0,3 до 3 м в зависимости от региона. Узнать значение в каждой местности можно в строительной или архитектурной организации.

Если рекомендуемая глубина слишком большая, то можно сделать траншею мельче и утеплить трубы.

Для того чтобы восстановить почву на месте раскопки, необходимо заранее продумать место складирования грунта. Рекомендуется укладывать землю на пленку. Плотный грунт можно выкладывать рядом с канавой на безопасном расстоянии.

Для устройства траншеи требуется предварительно произвести разметку. Рекомендуется выбрать самый короткий путь. Разметка выполняется по месту при помощи колышек и натягивания веревок между ними.

Вбить колышки нужно рядом с вводом трубопровода в дом и у источника воды. Если невозможно выполнить такую разметку из-за дороги или других сооружений, то поворот траншеи должен быть под углом 90 градусов. Это необходимо для облегчения соединения труб под прямым углом.

Перед выполнением земляных работ требуется очистить площадку от насаждений и произвести разметку по наиболее выгодному пути.

Стенки траншеи требуется укреплять. Есть 2 возможных варианта, которые зависят от следующих факторов:

  1. Ширина и глубина канавы.
  2. Вид и состояние почвы.
  3. Вариант выполнения земляных работ.
  4. Расстояние от надземных сооружений и подземных коммуникаций.

Свойства грунта могут измениться в зависимости от того в какое время года будут выполняться работы.

Для выполнения крепления потребуются материалы:

  • Брус;
  • Доски;
  • Гвозди и проволока.

Древесина должна быть качественной и сухой, так как грунт будет сильно давить на конструкцию. Собрать ограждение требуется так, чтобы демонтаж не вызвал затруднений перед засыпкой грунта. Правильная установка конструкции поможет предотвратить аварийную ситуацию и сэкономит время.

Вертикальное укрепление

Если требуется прокопать глубокую канаву под водопровод при сыпучих и слабых грунтах, а также рядом с коммуникациями, то следует укрепить ее стенки вертикальным способом.

Для выполнения укрепления понадобятся такие материалы:

  • Распорки;
  • Доски 5 см;
  • Гвозди;
  • Накладки.

Предварительно нужно собрать конструкцию и установить на трассировке. Сооружение представляет собой доски, соединенные друг с другом поперечными распорками.

При рытье каркас постепенно опускается вниз, а образующиеся пустоты заполняются осыпающимся грунтом. Высота секции в среднем составляет 1,20 м, а длина – не более 3 м. Крепление может быть из одного или нескольких ярусов.

Горизонтальное укрепление

При прокладке трубопровода в грунте средней плотности рекомендуется использовать данный тип конструкции. Оно выполняется вразбежку, так как такой грунт практически не осыпается.

Для горизонтального крепления требуются следующие материалы:

  • Вертикальные стояки;
  • Доски;
  • Поперечные распорки.

После устройства канавы следует собрать щит. Затем установить его на дно и вставить между ними распорки. Верхняя часть щита должна находиться выше грунта на 0,2 м для предотвращения попадания грунта в канаву.

В какой последовательности нужно копать?

Процесс рытья вручную состоит из следующих этапов:

  1. Строительный участок требуется очистить от мусора. Затем наметить места источника воды, где будет подключаться трубопровод и производиться врезка в основную трубу. Если набор воды будет производиться из скважины, то отметить место ввода в кессон.
  2. В зависимости от формы траншеи отмечается примерная ширина. Она может быть 50-80 см.
  3. Разметка укладки водопровода проводится при помощи колышков. Они расставляются с шагом не менее одного метра. Необходимо сделать контур прокладки трубы от места водозабора до ввода в дом. Выполняется это при помощи растягивания веревки между колышками.
  4. После выполнения разметки и очистки участка производится рытье канавы. Заранее требуется определить точную глубину промерзания и траншеи. Для сокращения времени работы можно уменьшить глубину за счет утепления трубы. Землю нужно убирать слоями при помощи штыковой, а затем совковой лопаты.
  5. После укладки трубопровода производится обратная засыпка грунта с трамбовкой.

Как можно ускорить работу?

Ускорить процесс работы можно при помощи рыхления грунта культиватором. Затем удалить грунт можно быстрее и без труда.

Другим способом ускорения является бурение скважин диаметром не более 15 см каждые 3-4 метра. При сыпучем грунте можно залить небольшое количество воды. Затем в отверстие вставляется стакан из металла с вырезанной стенкой. Грунт сгребают тяпкой в стакан. После заполнения элемента его следует вынуть и освободить.

Преимущества и недостатки ручного способа

К плюсам ручной копки можно отнести:

  • Экономия денежных средств;
  • Сохранение плодородного слоя грунта;

К недостаткам можно отнести лишь время проведения работ и физические затраты.

Возможные проблемы

Перед устройством траншеи рекомендуется проверить месторасположение других подземных коммуникаций. Планировать магистраль нужно с необходимым отступом по горизонтали.

Проложить трубопровод можно на следующем расстоянии:

  1. От силового кабеля – 0,5 м.
  2. От канализации – 3 м.
  3. От тепловой сети – 1,5 м.
  4. От газопровода не менее 1 м.

Возникнуть проблема может при укладке водопровода под асфальтированной дорогой. Произвести копку траншеи без повреждения покрытия не получится, поэтому нужно получить разрешение на проведение работ.

Сколько стоит вырыть колею руками?

Цена на копку траншеи под водопровод отличается в зависимости от региона и типа грунта.

Примерная стоимость за 1 час работы в 5 крупных городах РФ:

  • В Москве – от 350 рублей;
  • В Санкт-Петербурге – от 300 рублей;
  • В Екатеринбурге – от 300 рублей;
  • В Нижнем Новгороде – от 200 рублей;
  • В Новосибирске – от 190 рублей.

За погонный метр средняя стоимость по РФ составляет около 1000 руб.

Заключение

Для прокладки траншеи под водопровод не нужно иметь опыт и квалификацию. Произвести работу можно самостоятельно без применения техники. Необходимо знать общие правила и требования для копки траншеи.

Как копать траншею под водопровод своими руками: как легче, быстрее и правильней рыть яму для водоснабжения

Прокладка труб водоснабжения и водоотведения на земельном участке подразумевает предварительное обустройство рва. Работа эта весьма трудоемкая и, соответственно, затратная в денежном отношении. Из-за чего многие владельцы частных домов и дач предпочитают справляться с ней без привлечения наемной рабочей силы и спецтехники. Тем, кто собирается решать данную задачу самостоятельно, нелишним будет узнать, как легче копать траншею под водопровод своими руками.

Что учесть на подготовительном этапе

Канава под водопроводную систему необходима для проведения труб от источников воды скважинного или колодезного типа к жилому зданию. Проводить их над поверхностью нельзя. Так как при этом могут возникнуть многочисленные проблемы:

  • в зимнее время возрастает риск замерзания жидкости в трубопроводе;
  • передвигаться по придомовой территории становится затруднительно;
  • не исключена вероятность повреждения элементов, установленных снаружи;
  • выступающие части смотрятся неэстетично, портят опрятный вид облагороженного участка.

Именно поэтому водопровод лучше всего надежно спрятать под землей.

Несмотря на то что рытье — процесс предельно простой, он все же требует определенных знаний и навыков. От распространенного подхода «бери больше — кидай дальше» стоит изначально отказаться. Только грамотный настрой в этом деле поможет избежать ошибок, а также сэкономить силы и средства.

Прежде чем браться за лопату, нужно хорошенько подготовиться. Важнейшим этапом подготовки является составление проекта будущего трубопровода и проведение необходимых расчетов. Определяясь с маршрутом водопроводной подводки, нужно учесть имеющиеся на его пути коммуникации. Поэтому обязательно выясните точное месторасположение газовых труб, канализации, электросетей, если таковые прокладывались ранее.

При отсутствии проектно-технических документов, позволяющих определить точное расположение коммуникационных сетей, земляные работы следует производить очень осторожно. В противном случае их можно повредить, что приведет к необходимости прервать рытье и восстанавливать повреждения.

Не менее важная часть подготовительного этапа — получение необходимых разрешающих документов. Когда канава прокапывается от автономного источника скважинного или колодезного типа разрешение не требуется. Однако выясняя, как быстро вырыть (прокопать) траншею под водопровод, имейте в виду — при проведении земляных работ вне собственного земельного надела соответствующая документация все-таки понадобится. Если маршрут затрагивает соседний участок, придется договариваться с его владельцами. При планировании прокладки коммуникационной системы через общественные земли, обязательно уведомить об этом администрацию.

Многие собственники ошибочно считают, что если ров никому не мешает, ставить в известность местные власти нет необходимости. В корне неверное утверждение. За самовольную разработку чиновники имеют право наложить штрафные санкции и завести административное дело. Чтобы врезаться в центральную сеть, нужно получить разрешающие документы от водоснабжающей компании. Данное положение небезосновательно. Ведь такого рода самоуправство нередко приводит к авариям на магистрали. Именно поэтому подобные нарушения преследуются в судебном порядке вплоть до уголовного наказания.

Читайте также  Механическая противоугонка для авто своими руками

Планирование и расчет

Прокладывать ров нужно по возможности прямолинейно. Если же планируется делать повороты, сооружать их следует строго под прямым углом. Чтобы упростить дальнейшую стыковку элементов системы.

Разбираясь, как быстро выкопать траншею под водопровод вручную лопатой, следует помнить, что прокладывать трубопровод нужно в соответствии с установленными нормами СНиП. Так, расстояние от ямы под водоснабжение и водоотведение до:

  • газовых труб должно составлять не меньше 1 метра;
  • канализации — 20 см;
  • отопительных — 1,5м;
  • электрических кабелей — 0,5 м.

Осуществлять проводку канализационных и водопроводных сетей в одном рве запрещено. В ряде случаев допускается совмещать отопление, электрокабель и воду. При этом системы должны быть полностью взаимно изолированными.

Мембраны для обратноосмотических систем серии MBFT-100 GPD

Магистральный фильтр CRISTAL 4

Магистральный умягчитель CACF MINI 1

Даже если по предварительным данным другие коммуникационные элементы на участке отсутствуют, рекомендуется перепроверить достоверность этого факта. Гораздо хуже наткнуться на них в процессе разработки. В такой ситуации придется составлять новый план и прокладывать другой маршрут, что приведет к дополнительным затратам и потере времени.

Как правильно рыть траншею: оптимальная глубина

Прежде чем приступать к копанию, необходимо определить, насколько глубоко будет залегать будущая водопроводная система. Данный параметр определяется в зависимости от ряда условий:

  • климат, характерный для определенного региона;
  • особенности источника жидкости и характеристики здания (в том числе фундамента);
  • тип грунта;
  • размер средств, которые собственник планирует выделить на разработку;
  • разновидность материалов для изготовления труб.

Каждый из вышеперечисленных факторов следует учитывать, решая вырыть ров под водоснабжение или водоотведение. Однако особую значимость имеет глубина промерзания грунтовой поверхности в зимний период. При этом где-то на побережье Черного моря она может составлять всего 20-30 сантиметров, а в Сибири до 3-х метров.

Игнорировать показатели, соответствующие климатическим условиям региона, нельзя. Ведь если положить трубопровод выше уровня, до которого промерзает почва, жидкость в трубах зимой обязательно замерзнет. В итоге жильцы дома останутся без воды, потребуются немалые расходы на ремонт и замену элементов системы.

Выяснить значение нужных параметров (глубину промерзания) для определенной области можно в отделе архитектуры или в инженерно-строительной компании. Также принять во внимание следует характеристики грунта на конкретном участке.

По сравнению с каменистыми, почвы, богатые глиной или песком, «застывают» не слишком сильно. Водопровод в такой местности допустимо прокладывать на 0,5 метров ниже критической точки. Если этот уровень находится слишком глубоко, целесообразно будет задуматься об утеплении системы, вместо того, чтобы углубляться на 3-4 м. Утеплив трубы, можно будет не бояться застывания жидкостной среды.

Характерные особенности грунтовых слоев

Рассчитывая глубину объекта, в обязательном порядке надлежит учесть технические характеристики дома и источника жидкости. Система водоснабжения должна быть уложена под углом. Наклон при этом необходимо делать в сторону колодца или скважины. В аварийной ситуации это позволит жидкой среде стечь обратно.

Насыщенные H2O, глиной или торфом почвы в зимний период подвержены пучению. Замерзший грунт увеличивается в объеме, из-за чего не исключена деформация и повреждения трубопровода. Поэтому укладывая трубы, нужно создать дренажную прослойку. Лучше всего из крупного песчаника.

Какой формы сделать сечение

Изучая по видео, как правильно выкопать траншею под водопровод своими руками, несложно понять, что геометрические параметры будущего объекта имеют большое значение. Конфигурация ямы может быть различной. Выбирать подходящую следует исходя из ряда факторов:

  • вида грунта;
  • ширины;
  • глубины.

АМЕТИСТ — 035 М до 3 куб.м./сут

Насосная станция Джилекс Джамбо 70/50 П-50

Активированный уголь АК47

Прямоугольная

Окажется оптимальным решением для неглубокого и неширокого рва. По нормативам СНиП обустраивать такие канавы следует в 1,5 м от поверхности. Почва при этом должна быть достаточно плотной, чтобы осыпающиеся стенки не стали проблемой во время проведения работ. Данная форма отличается простотой, она не требует много сил и временных затрат на разработку. Справиться с задачей реально без привлечения посторонней помощи и техники.

Трапециевидная

Такая конфигурация будет актуальной, если вы собираетесь прокопать траншею глубиной более полутора метров. Благодаря пологим боковинам удастся избежать осыпания грунта. Углубляясь на 1,5-2 м и более, строго вертикальными их не делают. Так как многократно возрастает вероятность обрушения стенок, что, в свою очередь, способно привести к травмам и даже гибели рабочих. Кроме того, форма трапеции — единственно возможный вариант при рытье рва в рыхлых почвах (супеси, песчанике). Стены-вертикали при таком раскладе будут осыпаться, сползая на дно, образуя угол наклона.

Смешанная

Данная конфигурация — это смешение трапециевидного и прямоугольного сечения. Используется при размещении водопроводных труб на земельных наделах, где подземные воды располагаются близко к поверхности. До места залегания грунтовой жидкости выкапывают канаву с пологими стенками. Как только достигают водных залежей, прокладывают вертикальный шурф. С его помощью собирают и откачивают H2O и засыпают дренаж (гравий, щебень, крупный песчаник).

Как правильно копать траншею вручную под водопровод: выбор ширины

По нормативам СНиП между боковиной и трубопроводом должно быть не меньше 20 сантиметров. Общее расстояние от одной до другой стены рва — 80 см. На практике яму формируют так, чтобы в ней без затруднений могли работать монтажники, занимающиеся укладкой и стыковкой элементов системы.

Для небольших объектов, разрабатываемых лопатой, параметры задаются произвольно. Ориентируются при копании в первую очередь опять же на удобство для работников. Учитывая это, при прокладывании водопроводных труб роют канаву шириной минимум 70-80 см.

Технологические особенности рытья

Планируя земляные работы, стоит не только детально продумать, как быстрее выкопать траншею вручную, но и постараться сделать это максимально аккуратно. В процессе копания нужно минимизировать ущерб, наносимый почве и внешнему виду территории. Особенно актуально проявление осторожности, когда надел облагорожен, земля на нем усеяна красивым газоном или разбиты цветочные клумбы.

Чтобы впоследствии вернуть участку прежний облик, необходимо отвести место для временного нахождения вырытой почвы. Под склад грунта следует подложить водонепроницаемую пленку или брезент. Плотные грунтовые элементы оставлять рядом со рвом (отваливать по бокам) на достаточном расстоянии, чтобы частицы земли не сыпались обратно в яму.

Газонный покров предстоит аккуратно снять в длину будущей канавы и сложить рядом с одной из сторон. Это существенно упростит восстановление по завершении земляных работ.

Как быстро прокопать траншею для водопровода: особенности применяемых методик

Существует два способа рытья: традиционный и механизированный. Когда задействовать спецтехнику на участке не представляется возможным, остается копать обычной лопатой. Как вариант, неплохо воспользоваться маленьким экскаватором или специализированной фрезой. Последним, правда, глубже, чем на метр и 10-15 см в ширину прокопаться не удастся. Такая техника подойдет только для прокладки летней водопроводной системы или электрокабеля. Зато ущерб почве и окружающей территории минимальный.

Мои и ваши рекомендации по копанию траншеи под водопровод

Борюсь со своим мега-проектом, копаю траншею в 120 метров для водопровода, ибо рельеф не позволяет заделать колодец, а скважину бурить дорого и рискованно.

Труба будет идти 32-я ПНД (наверно), а поскольку насос эжекторный, будет еще она труба, которая будет гнать воду назад, к скважине, в эжектор, тут труба будет на 25. Но сейчас не об этом.

Казалось бы, глупое дело, прокопать траншею, а нефига, без опыта и некоторых знаний будете копать вы ее вечность. Вот делюсь инфой, как ее копаю я. Вы можете добавить что-то свое, буду рад интересным мыслям по облегчению копания (от супер-лопат, до супер-машин).

Начинаем копать:

Из инструментов крепкая штыковая лопата и крепкая совковая, да и вообще, все должно быть крепким, но легким! 🙂

1. Первым делом снимаем дерн, в итоге намечаем путь, по которому будем копать траншею. Так будет уже морально легче и проще. Дерн снимаем штыковой лопатой, хорошо заточенной. Она рубит все, и корни, и дерн. Но лопату не берем «уставшую», варить ее уже бесполезно, все равно разлазится.

2. Копаем. Я снимаю уровень за уровнем, каждый уровень — один штык. Всего глубина траншеи не менее метра, сколько точно не знаю, но выше моего пупа))) А рост у меня 180, на пуп и ориентируюсь.

Штыковой бьем, совковой выбрасываем
В процессе копки пришел к выводу, что копать штыковой лопатой — дело неблагодарное. Приходится много раз нагибаться, захват грунта маленький. В итоге сильно устает спина, болит, не можешь выполнить норму, а норма — это 5 метров в день (я копаю за вечер, может часа 3, не знаю точно).

В итоге стал только пробивать слой штыковой лопатой, а уже рыхлые породы выбрасываю быстро и просто совковой лопатой, она берет уже как экскаватор, а благодаря удобному профилю, не нужно сильно гнуть спину, а это очень важно!

Пробивать попробовал сперва перед собой, но далеко так не пробьешь, зато сразу идешь и выбрасываешь совковой, что наковырял. Пробиваю минимум на штык, на самом деле еще плюс сантиметров 5. Но этот способ более утомительный, нужны сильные руки.
Более простой способ — идти задом, лопату загоняем ногой и рыхлим грунт, выбрасывать и наклоняться не нужно! Ну а далее, когда прорыхлили на штык по всей длине, залазим с совком и все выбрасываем.

Вообще при работе штыковой лопатой всегда идем задом, а при работе совковой — вперед.

Ширина
Ширина канавы — один из самых важных моментов, ее незначительное расширение приводит к сильному усложнению работ, так как грунта нужно выкопать много. Я начинаю копать канаву довольно широко, первый слой штыка полтора, потом все меньше и меньше, ко дну траншея сходится на ширину совковой лопаты. Если сделать канаву узкой по всей глубине, будет очень тяжело ходить, но самое главное — вы не сможете вытащить лопату «по кривой», будете все время цепляться за канаву. А поднять лопату перед собой в узкой канаве — тяжелое занятие.
В итоге канава имеет форму трапеции.

Читайте также  Как заменить водопроводный кран своими руками?

Особенности копания
Когда начал копать, стояла засуха, верхний слой был ну очень плотный, бил его долго и нудно. Везде у нас тут глина, земли сверху совсем мало, правда, на краю бугра было земли сантиметров 60 точно, видимо намыло.
В итоге решил в засуху снять дерн, пошли дожди и глину хорошо промочило. Теперь все копается нормально, не нужно пробивать плотный слой. А лучше всего копать весной, тогда земля и прочие грунты ну очень мягкие из-за насыщенности водой.
Глубину выбрал в зависимости от климата, -30 у нас бывает редко, не думаю, что глина промерзнет даже на 50 см, не говоря уже за более чем метр. В крайнем случае, можно пользоваться активно водопроводом в критические дни и он точно не промерзнет.

Жду ваших предложений и мнений по поводу проекта .
Насос будет всасывающим, с эжектором, рассчитан на глубину всасывания 30 метров, перепад высот у меня не более 10 метров.
Осталось мне дней 10, если каждый день проходить 5 м, и будем бурить скважину, ну или копать «калодезь»))

Как быстро и правильно выкопать траншею под водопровод

Любые земляные работы отличаются высокой трудоёмкостью, поэтому стоят дорого. Для владельца дома, желающего провести в него воду, выкопать траншею силами наёмных рабочих или техники, это деньги, почти буквально закопанные в землю. И так как ничего сложного, кроме огромных физических затрат, в этой работе нет, многие задумываются о том, как выкопать траншею под водопровод своими руками быстро и бесплатно. Задача вполне решаемая, но и она потребует определённых знаний, которые позволят не наделать ошибок и сэкономить силы.

Что нужно учесть до начала работ

Не стоит начинать работу с примитивным настроем «бери больше – кидай дальше». Чтобы избавить себя от неприятных неожиданностей и проблем в будущем, нужно думать не о том, как быстро выкопать траншею под водопровод вручную, а о том, как сделать это качественно и аккуратно.

Для этого нужно определиться с параметрами «окопа», выяснить, не пересекается ли его маршрут с линиями других коммуникаций, решить, куда складировать вынутый грунт, разметить наиболее удобный и короткий путь от источника к дому и т.д.

Каким делать сечение траншеи

Вопрос выбора формы траншеи далеко не праздный. Он зависит от её глубины, типа грунта, уровня грунтовых вод.

Типы водопроводных траншей

  • Прямоугольная.

Такую конфигурацию выбирают при плотном несыпучем грунте, небольшой ширине траншеи и глубине не более 1,5 метров.

  • Трапециевидная.

Форма для глубоких выемок более 1,5 метров или больше высоты копателя по плечи. Предотвращает обвал и осыпание рыхлых грунтов в канаву.

Это важно!В первую очередь выбор такой формы связан с безопасностью людей, выполняющих работу в условиях слабого грунта – песчаного или супесчаного. При его обрушении возникает риск травм и более серьёзных последствий.

  • Смешанная.

Оптимальная форма для прокладки траншей на участках с высокими грунтовыми водами. До уровня их залегания грунт вынимается с образованием пологих внутренних стенок канавы, затем до нужной глубины выкапывается узкий прямоугольный шурф, который засыпается дренажной смесью из щебня или гравия.

Какой должна быть ширина и глубина

Строительными нормами и правилами строго регламентируется только ширина шурфов глубиной свыше 3 метров. Для прокладки домашнего водопровода она редко превышает указанное значение, поэтому решая, как быстро выкопать траншею, ширину выбирают произвольно, ориентируясь только на удобство работы и последующего монтажа труб.

Ручная копка траншеи

Как правило, для прямоугольных выемок она не превышает 50 см, а нередко вообще равняется ширине совковой лопаты. Трапециевидные канавы в верхней части имеют ширину 70-80 см.

Иначе обстоит дело с глубиной – её нельзя выбирать произвольно, так как копать траншею для не утеплённых труб нужно до уровня промерзания грунта плюс ещё 30-50 см. Иначе зимой вода в них замёрзнет, что приведёт не только к прекращению её подачи в дом, но и к необходимости замены разгерметизированной трассы. Это означает повторное проведение всех работ, так как место прорыва замороженной трубы без раскопок определить невозможно.

Глубина промерзания почвы зависит от климатических условий в регионе и варьируется от 30 до 300 см. Какова она в вашей местности, можно узнать в архитектурном управлении, коммунальных службах или местных строительных организациях. Либо воспользоваться таблицей средних значений по регионам.

Найденную величину принимают за исходную и делают поправку в ту или иную сторону в зависимости от типа почвы.

  • Песчаная и глинистая почва промерзает не так глубоко, поэтому прежде чем копать траншею под водопровод, расчётную глубину можно уменьшить на 30-40 см.
  • Пылеватый и каменистый грунт промерзает на большую глубину, значит, уровень заложения трубы нужно опускать на такое же расстояние от средней отметки.

Совет!При очень большой необходимой глубине траншеи чаще бывает более целесообразным сделать её мельче, но утеплить водопроводную трубу или проложить её с греющим кабелем.

Если водопровод прокладывается от централизованного напорного источника, глубина канавы на всем протяжении может быть одинаковой. Если же источником служит автономный колодец или скважина с насосом, трассу прокладывают с небольшим уклоном в его сторону, чтобы в случае аварии вода не оставалась в трубах, а стекала обратно самотёком.

Обратите внимание!Трубы из полиэтилена низкого давления (ПНД) и поливинилхлорида (ПВХ) нельзя прокладывать на глубине более 2 метров без жёсткого защитного кожуха, так как кольцевая жёсткость и них невысока и они могут сплющиться под весом толстого слоя грунта.

Схема прокладки водопровода с греющим кабелем от колодца

Величина отступов от других коммуникаций

При устройстве водопроводной магистрали необходимо учитывать, что на её пути могут оказаться другие подземные коммуникации. О них нужно узнать заранее, чтобы случайно не повредить и проложить трассу с необходимым отступом по горизонтали. Он разный для каждого вида сетей. Водопровод прокладывается на таком минимальном расстоянии от них:

  • от канализации – 3 м;
  • от силовых кабелей – 50 см;
  • от газопровода – 1 м;
  • от тепловой сети – 1,5 м.

Определённые трудности могут возникнуть при пересечении асфальтированных дорог, так как выкопать траншею под кабель или воду невозможно, не повредив покрытие, поэтому разрешение на проведение таких работ обычно не дают. В этом случае под дорогой, под прямым углом к ней, делают прокол.

Технология рытья водопроводных траншей

Приступая к работе, нужно подумать не только о том, как быстро выкопать траншею под водопровод, но и о том, как сделать это аккуратно, причинив минимум ущерба почвенному покрову и виду участка. Это особенно важно, когда участок уже облагорожен, засеян газонной травой или на нем разбиты грядки.

Чтобы по окончании работ восстановить все в прежнем виде, готовят место для складирования вынутого грунта, застелив его плёнкой или брезентом. Если грунт плотный, его можно отваливать вдоль канавы, отступив от её края на такое расстояние, чтобы земля не сыпалась обратно.

Чтобы сохранить зелёный покров, после разметки осторожно снимают дёрн по всей линии будущей траншеи и складывают его с одной стороны, а выкопанный грунт с другой. При обратной засыпке будет проще восстановить все, как было

Траншея, выкопанная по всем правилам

Разметка

Разметку лучше делать сразу по месту, выбирая для трассы самый короткий путь. Для этого натягивают шнуры между колышками, вбитыми в землю у источника воды и ввода в дом. Но это не всегда возможно из-за наличия препятствий – других построек, деревьев, дорог, ограждений. В таком случае повороты трассы делают под 90 градусов, чтобы облегчить стыковку труб под прямым углом.

Способы копки траншей

Если нет возможности загнать на участок землеройную технику, копать грунт придётся вручную. Но можно использовать мини-экскаватор или специальную фрезу. Последний агрегат делает шурфы не глубже 100 см и очень небольшой ширины (10-15 см). Но это лучший способ решить такую задачу, как быстро выкопать траншею под кабель или летний водопровод небольшого заглубления, так как наносит минимальный ущерб почвенному покрову.

Без использования техники справиться с такой работой тоже можно, но это займёт больше времени. Предлагаем рассмотреть два способа: традиционный, с помощью лопаты, и ускоренный, с использованием бура и специального приспособления.

  • Традиционный способ.

Ничего сложного в том, как правильно копать траншею лопатой, нет. После снятия верхнего дернового слоя почва разрыхляется штыковой лопатой и вынимается совковой. Удобнее всего рыть землю в траншее ступенями, а не сразу на всю глубину.

Обычно процесс идёт быстро и достаточно легко, пока глубина шурфа не достигнет определённой отметки, и его стенки не начнут ограничивать движения копателя. Чтобы не расширять траншею, но углубить её до нужного уровня, потребуется помощник, совковая лопата с длинным черенком и прочная верёвка. Она привязывается к основанию лопаты и помощник вытягивает её, нагруженную грунтом, на поверхность.

  • Ускоренный способ.

Этот способ позволяет быстро решить задачу, как выкопать узкую траншею. По линии разметки через каждые 3-4 метра обычным или мотобуром бурятся скважины диаметром 15 см. Если грунт сыпучий, в процессе бурения в скважину заливают воду.

Бурение скважин

В готовое отверстие вставляют металлический стакан чуть меньшего диаметра с частично вырезанной стенкой. Вырез поворачивают вдоль канала и сгребают в стакан грунт узкой тяпкой. По мере заполнения его вынимают и освобождают.

Читайте также  Как сделать шумомер своими руками?

Перед тем как копать водопроводную траншею, необходимо определиться с её параметрами: формой профиля, шириной и глубиной.

Сечение выбирается исходя из типа грунта – важно, чтобы он не осыпался в канал.

Ширина остаётся на ваше усмотрение и подбирается из соображений удобства работы, а глубина соотносится с уровнем промерзания грунта.

При разметке необходимо учитывать расположение других подземных коммуникаций.

Существует несколько способов, как легко выкопать траншею: с помощью фрезы, обычной лопаты и садового или механизированного бура.

Самостоятельная копка траншеи для водопроводных труб

Траншея под водопровод необходима при прокладке трубопровода от скважины, или иного источника воды. Прокладка труб над поверхностью земли влечёт за собой целый ряд сопутствующих проблем:

  • Высокая вероятность перемерзания водопровода в зимние морозы.
  • Неудобство для передвижения по придомовому участку.
  • Опасность механического повреждения труб.
  • Торчащие наружу водопроводные трубы придают участку не эстетичный внешний вид.

По вышеперечисленным причинам самым рациональным решением будет убрать водяные трубы под землю. Многим домовладельцам, непосвящённым в тонкости строительного мастерства кажется, что проложить канаву не требует особого ума.

  1. Планирование и расчёт траншеи под систему водоснабжения
  2. Подготовка
  3. Нюансы копки и прокладки
  4. Выбор оптимального сечения траншеи под водопровод
  5. Выбор ширины траншеи под систему водоснабжения
  6. Оптимальная глубина траншеи под прокладку водопровода
  7. Как узнать глубину промерзания почвы
  8. Особенности грунта
  9. Определяемся с трубами
  10. Основные способы копки траншей
  11. Вывод + видео по теме

Планирование и расчёт траншеи под систему водоснабжения

Наиболее простой и быстрый способ проложить трубопровод от источника воды до дома – обратиться за помощью к сотрудникам специализированных компаний, обладающим соответствующим опытом и техникой. Но далеко не всегда подобный вариант является подходящим.

В одних случаях внутреннее пространство участка и расположение надворных построек не позволяет использовать тяжёлую землеройную технику . В других ситуациях нанимать профессиональную бригаду бывает накладно с финансовой точки зрения. Тогда единственно приемлемым выходом будет траншея для водопровода, проложенная собственными силами.

Подготовка

Прежде, чем приниматься за копку, необходимо произвести подготовку к работе. Основными из подготовительных мероприятий являются составление плана прохождения будущего трубопровода и произведение необходимых расчетов. При выборе маршрута прокладки водопровода следует учесть возможное наличие на его пути других коммуникаций, проложенных ранее: электрических и телефонных кабелей, газовых и канализационных труб. Поиск подземных коммуникаций.

Если в вашем распоряжении нет проектно-технической документации с указанием расположения коммуникаций, производите землеройные работы максимально аккуратно, во избежание их нечаянного повреждения. Прокладывать шурфы следует прямолинейно, от источника водоснабжения до ввода в дом. Если же такой возможности нет, то повороты трубопровода рекомендуется делать под прямым углом. Так, в дальнейшем, будет проще произвести стыковку труб.

Нюансы копки и прокладки

Когда вы знаете места расположения на вашем участке иных коммуникационных сетей, следует соблюдать нормативы СНиП для прокладки рядом с ними трубопровода.

Величины отступа при копке траншеи для водоснабжающей сети от иных коммуникаций выглядят так:

  • Расстояние до газопроводных труб – не менее 1м.
  • До канализационных систем – 20см.
  • До отопительных трубопроводов – 1,5м.
  • До питающих электрокабелей – 0,5м.

При этом прокладывать в одной траншее канализационные и водопроводные трубы запрещается СанПиНом (санитарными нормативами). В исключительных случаях возможна прокладка вместе водяных и отопительных труб, а также электрического кабеля, но лишь при соблюдении правил их взаимной изоляции.

Следующий шаг – сбор необходимой разрешительной документации. Если траншея для водопровода прокладывается от автономного источника воды – скважины или колодца, – то никакого разрешения на это запрашивать не потребуется.

Исключение – если земляные работы будут производиться за пределами вашего земельного участка. Так, при прохождении траншеи под водопровод через соседский участок, само собой, потребуется спросить на это разрешение соседей. Если же прокладываемые вами подземные коммуникации пройдут через земли общего пользования, рекомендуется уведомить об этом местные власти.

Даже если ваша канава никому не мешает муниципальные чиновники вправе возбудить против вас административное дело , и наложить штраф за подобное самоуправство. Для врезки в сети центрального водоснабжения потребуется получить разрешение от местной ресурсоснабжающей организации.

Выбор оптимального сечения траншеи под водопровод

Перед тем, как начинать прокопать траншею под водопровод, необходимо определиться с геометрическими параметрами будущей траншеи.

Они могут быть:

  • Прямоугольного сечения.
  • Трапециевидного.
  • Смешанного типа.

Выбор определённой конфигурации зависит от ряда условий:

  • Типа почвы, в котором прокладывается водопровод.
  • Глубины.
  • Ширины.

Прямоугольная форма используется при малой ширине и глубине канавы. Нормы СНиП рекомендуют устраивать прямоугольные в сечении канавы при глубине не больше 1,5м. Грунт должен быть сравнительно плотным, чтобы избежать осыпания вертикальных стенок. Это наиболее простая форма, требующая минимум затрат времени и сил.

Трапециевидная форма используется при необходимости копки траншей с глубиной более 1,5 м. Такая форма сечения, с пологими стенками, предотвращает вероятность обвала грунта.

При обустройстве вертикальных стенок у канавы, глубиной более 1,5-2 метров, высок риск причинения травм и даже гибели людей при их обрушении. Также трапециевидная форма, это единственно возможный вид сечения при прокладке канав в слабых грунтах – рыхлом песчанике, супеси. Вертикальные стены в таких почвах будут сами собой сползать на дно, принимая пологую форму.

Смешанный вид представляет собой совокупность трапециевидного и прямоугольного сечения. Применяются для прокладки труб на участках с высоким уровнем подпочвенных вод. При этом до уровня залегания подпочвенных вод траншея копается в виде усечённого конуса, с пологими стенками. После достижения водоносного слоя по дну канавы прокладывается шурф с вертикальными стенками. Он служит для сбора и откачки воды, а также засыпки дренажной смеси (крупного песчаника, гравия, щебня).

Выбор ширины траншеи под систему водоснабжения

Процесс копки траншеи под водопровод с заглублением свыше 3-х метров регламентируется положениями СНиП №2-04 от 1984г. Согласно этому документу, расстояние между стенкой канавы и трубой не должно составлять менее 20 см, а общая ширина шурфа – не меньше 80 см. В реальности же ширину канавы делают такой, чтобы в ней было удобно работать монтажникам при укладке и стыковке труб.

При копке более мелких шурфов, производимых при помощи лопаты, ширина траншеи устанавливается самопроизвольно. Здесь опять-таки основную роль играет удобство укладки труб, их стыковки и установки водозапорной арматуры. Исходя из этих принципов, наименьшая ширина любой канавы при укладке водопровода не может быть менее 70-80см.

Оптимальная глубина траншеи под прокладку водопровода

Также, предварительно, как копать траншею под водопровод, нужно определиться с глубиной залегания будущей системы. Этот параметр зависит от целого ряда условий:

  • Климатические условия.
  • Технические характеристики дома и источника подачи воды.
  • Тип грунта.
  • Финансовые возможности.
  • Разновидность водопроводных труб.

Самый главный фактор , который рекомендуется учитывать – это глубина промерзания почвы в зимнее время. В нашей стране, из-за её обширности, этот показатель может варьироваться в самых широких пределах – от 20-30см на черноморском побережье и до З м в регионах, расположенных в Сибири.

Важность учёта этого параметра связана с тем, что если уложить трубы выше точки промерзания грунта, вода в них зимой попросту замёрзнет. А это, в свою очередь, не только оставит дом без коммунальных благ, но и приведёт к разрушению труб, и расходам на ремонтные работы.

Как узнать глубину промерзания почвы

Узнать глубину промерзания грунта для вашего города можно, обратившись за консультацией в архитектурный отдел муниципалитета, или в любую инженерно-строительную организацию. При этом необходимо учитывать характер почвы на вашем участке.

Таблица глубины промерзания грунта

Глинистые или песчаные почвы промерзают меньше, нежели каменистые. Трубопровод следует укладывать на полметра глубже уровня промерзания грунта. Если же уровень промерзания чересчур глубок, имеет смысл отказаться от заглубления. Вместо копки 3-4-х метровой канавы целесообразнее будет потратиться на дополнительное утепление труб.

Особенности грунта

При расчете глубины траншеи следует обратить внимание на технические характеристики здания и скважины. Водопроводная трасса должна прокладываться под небольшим уклоном в сторону источника воды. Перепад должен составлять, как минимум, 0,004-0,007. Это обеспечит самопроизвольный сброс воды из системы обратно в скважину в случае непредвиденной аварии.

Водонасыщенные, глинистые или торфянистые грунты склонны к зимнему пучению. Распираемая замёрзшей влагой земля способна легко деформировать и разорвать трубопроводы. Поэтому, при прокладке труб в таких грунтах, вокруг них следует обустраивать дренажную подушку из крупного песчаника.

Определяемся с трубами

Следует обратить внимание на эксплуатационно-технические показатели подземных трубы, точнее, на их кольцевую жёсткость. Этот параметр определяет уровень сопротивления трубы физическим нагрузкам. Наибольшими показателями кольцевой жёсткости обладают металлические изделия. Их можно закапывать практически на любую глубину, без опасения, что они будут расплющены. Пластиковые трубы обладают ограниченной сопротивляемостью давлению, и чем больше их диаметр, тем данный показатель меньше.

Основные способы копки траншей

Часто возникает вопрос: «Как выкопать траншею под водопровод наиболее рациональным методом?» Существует два основных варианта:

  • Ручной.
  • Механизированный.

Первый вариант обычно используется, когда у домовладельца нет средств на наём экскаватора. Другая причина – невозможность работы тяжёлой землеройной техники из-за ограниченности окружающего пространства. Такой вариант, несмотря на отсутствие финансовых затрат (если домовладелец выполняет работу сам), является наиболее долгим и трудозатратным.

Использование механизированной техники, позволяет вырыть траншею максимально быстро и с минимумом затрат физических сил.

Вывод + видео по теме

Прокладка траншеи от источника водоснабжения до жилого здания не требует каких-либо особых знаний. Произвести эту работу каждый человек вполне может самостоятельно. Для этого потребуются лишь самые общие знания об особенностях и нюансах подобных работ. Но, если вы всё же не уверены в своих силах и знаниях, лучшим выходом будет обратиться за услугами профессиональных специалистов.
