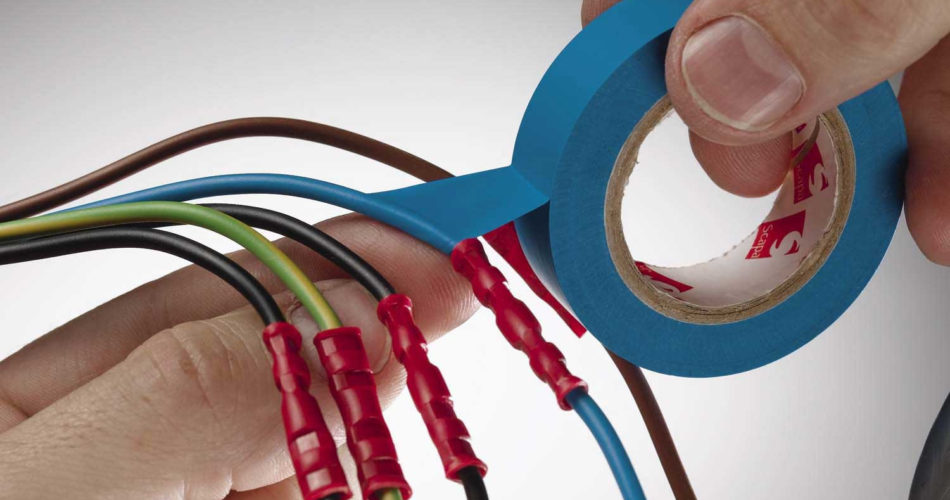

Чем изолировать провода в автомобиле?

Пайка или скрутка? Особенности ремонта автомобильной проводки глазами профессионального электрика

Греть машину зимой или нет, убивает ли газ моторы, паять провода или скручивать – кажется, некоторые вопросы автомобилистов настолько же вечные и “холиварные”, как тема о появлении яйца и курицы. И чем ближе сезон, тем ожесточеннее идут споры, которым не видно конца.

Как, например, быть, если от возраста и повышенной влажности проводка «сдалась» окончательно? Об этом мы спросили опытного мастера-диагноста Дмитрия, чей многолетний стаж работы позволяет делать кое-какие выводы.

– Почему вообще провода выходят из строя?

­– Если говорить о естественных факторах, то причинами становится влага и разрушение изоляции из-за агрессивной среды либо просто в силу возраста. Реже можно встретить не самые удачные заводские решения по прокладке проводки. Искусственных причин больше, но все они сводятся либо к некачественно проведенному вмешательству в проводку, либо к нарушению ее укладки и последующим из-за этого повреждениям.

Самое крепкое и надежное соединение – это сварка. Она встречается в силовых цепях, когда иначе никак. Довольно часто в заводских соединениях в ход идет обжимка. Это тоже достаточно надежный способ, но не без своих недостатков. К примеру, обжимка тонких «пинов» часто страдает от влаги.

При этом тот же VAG в качестве способа ремонта проводки предлагает использовать именно обжимку. У них есть даже специальные комплекты с гильзами и термоусадочными трубками. Более того, все те же ремонтные наборы могут содержать гильзы с пастой для пайки внутри. При нагревании термоусадки эта паста дополнительно спаяет соединение.

Но все же моя главная претензия к устройству проводки в авто – отсутствие пайки за редкими исключениями. Ранее мне доводилось работать с авиационным оборудованием – там везде применяется именно она.

– И тут мы переходим к тому самому вечному вопросу.

– Пайка и скрутка остаются самыми популярными способами ремонта проводки. Каждый мастер сам ставит точку в этом вопросе – к какой-то договоренности прийти не удалось и вряд ли удастся.

В своей практике я предпочитаю пайку. Использование скруток допускаю только в тех случаях, когда ремонт нужен «здесь и сейчас». Скрутки окисляются, а со временем от вибрации могут вообще развалиться. К их плюсам однозначно относятся скорость и простота, а также меньшая по сравнению с пайкой жесткость. Но когда провода аккуратно уложены, это не играет весомой роли, а делать соединения где-нибудь в переходе к двери вообще не стоит – уж лучше заменить провод частично или целиком, исключив подвижность соединения в принципе.

При этом пайка дает более надежное соединение и намного меньше боится влаги. Также она обеспечивает наименьшее сопротивление – именно этого мы и пытаемся добиться. Ведь если сопротивление будет больше положенного, в месте соединения будет выделяться тепло. Это в свою очередь может привести к деформации соединения. Далее последует еще большее выделение тепла – и так до тех пор, пока все не расплавится окончательно. Это опасно.

Более того, не везде есть возможность применить скрутку. Где-то из-за неудобного расположения проводов к ним банально нельзя долезть двумя руками, а где-то скрутку не позволяет сделать длина проводов. При пайке такие неудобные моменты можно легко обойти, дотянувшись до неудобного места паяльником с каплей припоя. Или как, например, скрутить провода с большим сечением? Их можно обжать и опять же спаять. Правда, для прогрева придется использовать либо очень мощный паяльник, либо горелку, но суть от этого не изменится.

С толстыми проводами решения в принципе можно комбинировать. Так поступают некоторые автопроизводители. К примеру, толстые провода массы и питания на переходах от провода к клемме пропаивают Mercedes и BMW.

Вообще за свой стаж приходилось видеть немало «оригинальных» решений. Это и бытовые «автоматы», и изоляция самыми интересными методами – в качестве временных решений в ход идет все, что было под рукой.

– А пресловутые клеммники от WAGO?

– Лично у меня их использование вызывает куда больше вопросов, чем ответов. WAGO вообще предназначены для одножильных проводов, использовать их для многожильных уже неправильно. Платить за клеммники, которые к тому же могут быть некачественными копиями, смысла нет.

– Что касается флюса и припоя, какие могут быть рекомендации по выбору?

– С припоем все просто: он не должен быть высокотемпературным. С откровенно плохими припоями сталкиваться не приходилось. Поэтому при отсутствии опыта проще спросить совета у продавца либо изучить отзывы в Сети, где информации достаточно. Примерно тот же совет можно дать и касательно флюса. Вариантов на рынке хватает. Провода – это все же не блоки управления с их нежными платами и элементами.

– Каким образом лучше всего изолировать и герметизировать места соединения? Обычная изолента сгодится?

– Все зависит от условий работ. Многие считают наилучшим способом термоусадку с клеевым слоем. Она более прочная, чем обычная термоусадка, ее куда сложнее повредить при наличии каких-либо «заусенцев». Кроме того, после нагревания клей надежно защищает соединения от влаги, в его долговечности можно быть уверенным. Главное – аккуратно прогреть термоусадку.

В качестве замены термоусадки вполне можно рассматривать и ее обычную версию. Однако для защиты от влаги вместе с ней желательно использовать герметик. Защита получается достаточно надежной, но по удобству работы это не лучший способ.

Однако без герметика не обойтись при создании сложных соединений, когда количество «входящих» и «исходящих» проводов различается. К ним же можно отнести и врезки, в которых «врезанный» провод лучше поджать к «основному». Такое часто встречается при установке дополнительного оборудования. Термоусадочные трубки из-за разницы в толщине соединения здесь не помогут – как раз эту разницу и стоит компенсировать герметиком.

Что касается использования ПВХ и тканевых изолент, то оба эти варианта имеют право на жизнь с поправкой на их грамотное применение. Например, не самой лучшей идеей будет использовать изоленту ПВХ для моторного отсека, поскольку от высоких температур со временем она начнет терять свои свойства. Однако в салоне с ней проблем не будет, равно как сгодится и тканевая изолента. Что касается моторного отсека, то необходимо выбирать тканевую термостойкую изоленту. Некоторые из таких изолент также содержат пропитку, которая при нагревании феном делает соединение едва ли ни одним целым.

– Есть ли какие-то лайфхаки, чтобы место соединения прослужило как можно дольше?

– Никаких особых технологий нет. Если используется скрутка, просто стоит выбирать длину оголенных проводов с запасом и постараться посильнее их затянуть.

При пайке по возможности стоит сделать небольшую скрутку, если опять же позволяет длина и сечение. При отсутствии такой возможности сгодится хотя бы «вставка» жил одного провода в другой, чтобы соединение получилось цилиндрическим и без выступа от нахлеста. А уже после пайки место соединения желательно обжать теми же пассатижами, чтобы ничего лишнего не торчало и не могло повредить изоленту либо термоусадку.

– И все-таки: скрутка или пайка?

– И я, и многие мои коллеги давно пришли к такой схеме: везде по возможности использовать именно пайку и применять скрутки лишь в отдельных случаях, когда действовать приходится по ситуации. В конце концов, нельзя быть фанатично преданным какому-то одному способу.

Проводку в автомобиле паять нельзя. Или всё-таки можно?

«Категорически недопустимо производить соединения в автомобильной электропроводке пайкой!» – пишут популярные автоблогеры. «Непременно случится пожар, взрыв и человеческие жертвы! Только скрутка или обжимка! А еще лучше – ультразвуковая сварка!». Но так ли это на самом деле?

Собрать клики проще всего, привлекая внимание к какой-то весьма простой, заурядной и обыденной вещи, обыгрывая ее в «желтом» стиле. Псевдосенсации и «разоблачения» хитрецы рождают из самых обычных вещей, и автомобильная тема не стала исключением. Масса автомобильных блогеров «открывают глаза» читателям на мнимую опасность совершенно обыденной бытовухи, заманивая пошловатыми заголовками. В последнее время мне на глаза часто стала попадаться тема опасности соединения автомобильной проводки с помощью пайки. Многие ведущие прикладных блогов и каналов о ремонте и обслуживании автомобилей отметились по теме в духе «если вы так сделаете, автомобиль загорится, взорвется, и все погибнут!», зачастую не обладая навыками в электротехнике и электромонтаже и действуя по принципу «слышал звон…». Мы же попробуем разобраться без дешевых сенсаций и вдумчиво.

Начнем с начала. В практике ремонта немолодой машины, владелец которой обслуживает и чинит ее своими руками, нередко возникает необходимость работы с электропроводкой. Масса автомобилей, в силу возраста не являющихся дорогущими «компьютерами на колесах», вполне позволяют вольное вмешательство в электропроводку при наличии базовых навыков электромонтажа. Отремонтировать неисправные штатные электроцепи путем замены отгнивших от старости или оборванных проводов и восстановления контакта, подключить какое-то дополнительное оборудование, для чего требуется поставить промежуточное реле, врезать предохранитель, вывести разъем и тому подобное. Основные и наиболее распространенные в практике мероприятия, при которых требуется соединение проводов, выглядят так:

Все эти подключения в гаражных условиях выполняют зачастую методом скрутки проводов. Порой весьма вульгарной и грубой. И, несмотря на то что соединение на скрутке, проделанное аккуратно и тщательно, в целом работоспособно и имеет право на существование, минусов у него все же хватает. Контакт в скрутке способен ухудшаться со временем от окисления из-за нанесенного на медные жилки естественного жира с пальцев (если руки чистые), разных масел-солидолов (если руки перепачканы от ремонта), от легко попадающей извне влаги. Скруткой достаточно непросто обеспечить качественный контакт в проводах большого сечения, с протекающими токами от 10 ампер и выше – приходится зачищать скручиваемые проводники от изоляции на весьма существенной длине, что далеко не всегда возможно. Есть и другие подобные нюансы, и если вы копаетесь в машине с любовью и для себя, а не устраняете наспех неисправности перед продажей, то скруток желательно по возможности избегать.

В условиях же автозавода или мастерской хорошего уровня подключения и соединения в электропроводке выполняют, разумеется, не на скрутках, а посредством обжимки через втулки/ гильзы/ скобки или с помощью ультразвуковой сварки. Ультразвуковое устройство для сварки проводов – профессиональный прибор, и в арсенале гаражного мастера он не встречается. А вот обжим гильзами или скобами – процедура нехитрая, инструмент (обжимные клещи, кримпер) и расходники – недорогие, и соединить провода таким методом можно не хуже, чем на заводе.

Читайте также  Hdtv hd ready 720p что это значит?

Впрочем, многие обладают навыками пайки и ловко владеют паяльником, припоем и канифолью. Пропаять соединение вместо обжима гильзой – почему нет, если паяльник под рукой, а вот кримпера как раз нет? Однако ж нередко звучит мнение, что пайка в электропроводке автомобиля неприемлема. В чем причина? Объясняем!

При подготовке к пайке медные провода залуживаются – покрываются слоем припоя с использованием флюса (в качестве которого даже в XXI веке по-прежнему лучше всего работает старая-добрая канифоль), придающего припою текучесть и изолирующего от окисления точки пайки кислородом воздуха. Однако залуженный медный провод на стыке пропитанной припоем оголенной части и непропитанной, скрытой под изоляцией, теряет эластичность и приобретает определенную ломкость. Если говорить сухим языком науки – в процессе нагревания проволоки, изготовленной методом холодной деформации (а это метод, которым производится практически вся проволока, применяемая для электропроводки), происходят рекристаллизационные процессы, которые приводят к изменению физико-механических свойств меди, уменьшая стойкость к изгибу.

Залуженные, а затем спаянные проводники в точках, обозначенных стрелками, становятся более ломкими, нежели исходный провод. Для того чтобы сломать руками зачищенный от изоляции многожильный медный провод, его нужно сгибать до сотни раз подряд, а паяный достаточно согнуть в вышеозначенных точках для слома раз двадцать, и он отвалится…

Согласитесь, звучит убедительно не в пользу применения пайки для соединения проводов в машине? Однако далеко не все так страшно, и те, кто обладает пониманием процессов и навыками пайки, используют ее в автомобильной проводке запросто, без проблем и практически без каких-либо ограничений!

Да, автомобиль в движении испытывает бесконечные вибрации, часто весьма интенсивные. И если спаянный провод свободно подвесить под капотом на длине с полметра, как веревочный мост над рекой, через некоторое время вихляния и болтания он действительно может дать излом на границе пайки и изоляции. Но даже в таких малореальных условиях произойдет это нескоро, и не факт, что вообще произойдет.

На деле же в автомобиле нет висящих проводников в электрооборудовании. Провода объединены в жгуты, перевязаны, уложены вдоль кузовных элементов и закреплены. Провисающие и не имеющие опоры участки типа выходов к датчикам или лампам фар обычно очень короткие. Если же проводится ремонт, и провода удлиняются, стыкуются или пробрасываются новые, заменяющие и дублирующие штатные (в которых контакт потерян и искать его сложнее, чем прокинуть «дублера»), то все эти новые провода также либо приматываются изолентой или пластиковыми стяжками к родным жгутам, либо размещаются в защитных электромонтажных гофротрубках, прихватываемых хомутами. Поэтому существенные колебания проводов, способные разрушить вибрацией паяное соединение, практически исключены! И соединять провода пайкой можно!

Основных условий для надежного паяного соединения два. Первое – это щедрое использование термоусадки, обеспечивающей помимо электрической изоляции соединения не менее важную механическую защиту от крутого изгиба и риска того самого излома на границе залуженной и незалуженной части. Трубочка термоусадки должна закрывать не только место спая, но и иметь припуск на пару сантиметров в обе стороны от него. А для жестких проводников большого сечения спайку целесообразно затянуть двойным, а то и тройным слоем термоусадки один поверх другого.

Отметим еще вот что: использование дорогой и далеко не всегда доступной спецтермоусадки с клеевым слоем внутри для защиты пайки от влаги, которую часто рекомендуют все те же автоблогеры, совершенно не обязательно даже для подкапотных соединений. Да, для скрутки такая защита весьма полезна, ибо проникающая влага окисляет проводники в точках прижима друг к другу. Пайка же влаги не боится в принципе, а участки провода за пределами пайки, уходящие в изоляцию, пропитаны канифолью при залуживании и не пускают влагу под изоляцию, внутрь провода. Поэтому для защиты пайки достаточно самой обычной дешевой термоусадки – лишь бы оптимально подходила по диаметру.

Аналогичным образом с помощью пайки выполняются и разветвления проводов, стыки проводов, подпайка разъемов и т. п.:

И второе, еще более важное условие – тщательная фиксация проводников, в которых используется пайка, хомутами или изолентой к штатным жгутам или иным неподвижным элементам под капотом, торпедо и т. п. Красный провод на фото как раз имеет в середине затянутую в термоусадку пайку, место которой прихвачено стяжками к толстому и жесткому жгуту выше и ниже соединения и полностью защищено тем самым от колебаний, способных привести к излому:

Неужели страшилки о недопустимости пайки электропроводки вообще ни на чем не основаны? Весьма вероятно, что слухи о чрезвычайной ломкости паяных проводов возникли благодаря использованию в качестве флюса так называемой «паяльной кислоты», представляющий собой обычно хлорид цинка (цинк, растворенный в соляной кислоте).

Кислоту применяют для пайки разного грубого чермета, для электрических соединений ее применять не принято. Однако ее нередко используют китайские малые производители всякой бытовой электронной дряни с преобладанием в производственном процессе ручного монтажа. «Паялы» залуживают кончики проводов перед пайкой для максимальной скорости процесса не паяльником и канифолью, а поочередным окунанием в чашечку с раствором хлористого цинка и чашечку с расплавленным припоем.

Поначалу никаких проблем это может не вызывать, однако со временем провод на стыке залуженной и голой медной части начинает разрушаться кислотным остатком, жилы зеленеют, истончаются и ломаются даже от легкого изгиба. Но, откровенно говоря, в пайке автомобильных проводов такая ситуация способна иметь место лишь при катастрофической безграмотности паяльщика, и огульно распространять «кислотную проблему» на пайку в общем и целом – то же самое, что ругать бензиновую машину за то, что она не едет на залитом в бак дизеле…

соединение проводов в автомобиле

Начнем со сварки. Она в автомобиле применяется (в заводских условиях) для соединения нескольких массовых либо плюсовых проводов. Соединение надежное при условии хорошей изоляции места соединения, но при ремонте ИМХО не применяется, потому что оборудование для сварки дорого, в труднодоступных местах им не поработаешь (а они в машине почти везде), так что на этом мы со сваркой и закончим 😉

Далее идёт скрутка. Сделанная прямыми руками скрутка — соединение довольно надежное, но есть нюансики. Во-первых как ни крути — но от вибрации это соединение со временем ослабнет. Во-вторых оно изначально плохо применимо для высоких токов. Ну и в-третьих — провода нужно тщательнейшим образом зачищать для обеспечения хорошего контакта. Таким образом я считаю применение скруток в автомобиле «условно допустимым», с учетом вышесказанного. Напоследок опишу «свой» способ скрутки, дающий на мой взгляд оптимальные результаты и по прочности и по надежности соединения. Итак, расплетаем жилки соединяемых проводов на два пучка каждый. Скручиваем их попарно, а затем скручиваем между собой ну и пригибаем к проводу.

О том что место соединения нужно защищать я далее упоминать не буду, потому что это понятно и логично для любого соединения. Впрочем, раз уж вспомнил — опять же есть по сути два распространенных и общепринятых способа изоляции/защиты соединения — термоусадка и изолента. Термоусадка в свою очередь бывает с клеем и без (ну и разная по качеству). Естественно, что идеальный вариант — это термоусадка с клеем. Она и ограничивает доступ влаги к соединению и дополнительно фиксирует его.

Далее следует пайка. И это самый сложный вопрос. Потому что именно на нем сломано немеряно копий. То есть на вопрос «можно ли паять провода в автомобиле?» существует ровно два правильных ответа — «да» и «нет». 😉 То есть на самом деле паять МОЖНО (и примером тому — мерседес по w124 включительно, где большинство разъемов именно паяные), но при этом существует столько нюансов, что проще заявить что «НЕЛЬЗЯ», чем читать лекцию.

Я же прочитаю лекцию. Итак, пайка. начнем с того, что даже в идеальных условиях и на столе — при пайке требуется и хороший паяльник и главное прямые руки. То есть паять нужно УМЕТЬ. Смешно? мне — нет. Потому что большинство незаводских паяных соединений в машине называются «срали-мазали». Второй нюанс — применение флюсов. При пайке применяется флюс. Всегда. Флюсы бывают активные и нейтральные. Флюсы нужно смывать. Почти все и почти всегда. То есть тут опять же — проще написать что все и всегда, чем углубляться в еще одни дебри. Особенно важно помнить о необходимости промывки в случае активных флюсов, которые применяются для пайки «несвежих» проводов — а это в 99% наш случай, ведь на новых машинах провода паять нужно только разве что при установке сигнализации. А на старых машинах — провода уже окислены в большей или меньшей степени. Соответственно, для качественной пайки нужно зачистить каждую жилку от окислов и/или применять активный флюс. Который неминуемо засосёт под изоляцию, как ни вымывай. Кроме этого под изоляцию засосёт и припой и многожильный провод станет «одножильным» и потеряет гибкость. И успешно и неминуемо отвалится в этом месте через какое-то время от вибраций (что регулярно наблюдалось на мерседесах, несмотря на специальную конструкцию разъемов). Либо отгниёт из-за несмытого активного флюса.

Не могу не упомянуть соединительные муфты с припоем в термоусадке. Тут те же проблемы — провода должны хорошо паяться, потому что флюса там — минимальное количество и он нейтральный. Ну и требуются навыки пайки, чтобы оценить качество соединения. Потому что то что я видел на mysku как пример соединения — иначе как браком назвать нельзя.

То есть подытоживая — паяное соединение боится вибрации и требует тщательной зачистки перед пайкой и промывки после пайки. Исключения — пайка НОВЫХ проводов гарантированно нейтральным флюсом и фиксация места соединения в жгуте.

Читайте также  Как правильно ездить на автодроме на механике?

Отдельным пунктом тут стоит лямбда-зонд и его провода. Тут всё вообще прикольно, потому что есть несколько нюансов. Во-первых провода лямбда-зонда — не медные, или не совсем медные (слегка магнитятся), короче говоря паяются они не то что с активным флюсом, а вообще только с кислотой. В-вторых — Бош официально заявляет что по проводам внутрь датчика поступает воздух. Может это и не так, но эксперименты показали что воздух МОЖЕТ проходить по проводам. Действительно ли это свойство нужно для работы лямбда-зонда — я на 100% не уверен, но и не доверять бошу тоже как-то глупо. Плюс к этому совершенно точно известно что по проводам может проходить жидкость. Так вот у меня были случаи когда в лямбду по проводам попадала вода и он там внутри начинал коротить, выдавая на сигнальный провод 12В с подогрева. А на батарее просох — и заработал. Второй случай — я смазал контактолом разъем, после чего датчик таки заработал, но хватило его минут на 5 — дальше контактол дошел до датчика и он успешно издох. Как вы думаете, попадет ли кислота под изоляцию, и дойдёт ли она до датчика? А будет ли провод по-прежнему пропускать воздух? Я вот чот не сильно горю желанием проверять. И на этой ноте мы переходим к единственно правильному методу соединения проводов в автомобиле — обжимке.

Итак, обжимка. Повторюсь, я считаю этот метод оптимальным по совокупности достоинств. Это быстро, просто, технологично, надежно. Соединяемые провода не требуют особо тщательной зачистки, потому что окислы при обжимке частично разрушаются, и контакт всё равно обеспечивается. Несомненно, лучше зачищать как можно тщательнее, а еще лучше поменять кусок провода на всем протяжении где он почернел, а луше весь провод, а еще лучше машину на новую. Но, повторюсь — вполне нормально работает и так. Работа не требует каких-то особых навыков — только инструмент и здравый смысл. При чем тут здравый смысл? Ну потому что нужно выбирать соединители под сечение провода. Работать достаточно безопасно — нет вероятности ткнуть куда-то не туда паяльником, а это может быть и глаз и приборка.

Недавно вот встретил мнение что обжимка, дескать, круто, но дорого. Хм. да нет, ребята, прошли те времена когда это было дорого. Сейчас в Китае даже гидравлические кримперы стоят от 50 баксов. Как пример вот один от 4 до 70 квадратов и вот второй — от 8 до 300 квадратов. Оба — в пределах 50 баксов (для белорусов как всегда + доставочка еще, итого уже порядка сотки плюс влёт на растаможку). Да, собственно, и «отечественный» КВТ ПГРс-70 не думаю что будет прям существенно дороже — порядка 70-75 баксов судя по яндексу.

Для меньших сечений применяются обычные ручные кримперы, которые даже в оффлайне стоят 30-40 баксов, а в Китае — около 20. Как пример могу привести КВТ СТВ-05 — это кримпер как раз для обжимки неизолированных муфт и клемм до 10 квадратов.

Теперь поговорим о видах расходников для соединения проводов обжимкой. Ну во-первых не могу не упомянуть самые правильные соединители для многожильных проводов.

Они обеспечивают самую правильную обжимку, так как фиксируют не только жилы, но и изоляцию. Обзор можете почитать тут. Это реальный мастхэв каждого автоэлектрика. Для них требуется обычный примпер для автомобильных неизолированных клемм. Я покупал его тут на месте, поэтому не могу дать на него ссылку, но чисто для примера у тех же КВТ это модели СТВ-04 и СТВ-14. По качеству этих кримперов ничего сказать не могу, это чисто пример «что это такое».

Данные соединители — достаточно редкий вариант, в основном же используются неизолированные муфты типа ГМЛ (их несколько разновидностей) и изолированные ГСИ и ГСИ-т — с простым пластиком и с термоусадкой. Здесь и далее ссылки на сайт КВТ приведены чисто для простоты и удобства. Никоим образом не пытаюсь их рекламировать. Производят всё это десятки фирм, купить можно не только на месте, но и в Китае. Ниже картинки ГМЛ, ГСИ, ГСИ-Т

Кстати, обратите внимание, что для ГСИ и ГСИ-Т применяются разные кримперы — СТВ-01 и СТВ-10 соответственно.

Я предпочитаю использовать неизолированные соединители. При этом для их обжимки (особенно для малых сечений) условно можно использовать и кримпер для автомобильных неизолированных клемм, что здорово упрощает жизнь. Я не могу конечно рекомендовать такое неправильное использование инструмента, но не вижу причин почему бы и нет 😉

Изолированные без термоусадки как ни странно обеспечивают очень неплохое качество соединения (при использовании специального кримпера! а не плоскогубцев), но имеют очень уж большие габариты и не обеспечивают никакой защиты от попадания влаги.

Качество соединения муфт в термоусадке по идее не должно отличаться, плюс если термоусадка с клеем — то и герметизация будет отличная. Впрочем, даже если без клея — то всё равно лучше чем у ГСИ. Чтобы исключить варианты — можно применять неизолированные соединители и качественную термоусадку с клеем. Где её покупать — тут уж каждый решает сам.

Надеюсь, что мне удалось максимально прояснить ситуацию с вариантами и нюансами соединения проводов в машине. Если будут появляться новые умные мысли — буду дополнять. Можете пройтись по моим обзорам на mysku — там есть обзоры разного инструмента и прочих полезных штук, не все из них я переношу в ЖЖ — что-то забываю, что-то специально. 😉

Чем заизолировать провода, и как это сделать правильно

Чем изолировать провода? Такой вопрос неизбежно становился перед каждым из нас независимо от того, связаны мы с энергетикой, или нет. У кого-то протерся провод удлинителя, кто-то неудачно вбил гвоздь в стену, у кого-то провод просто переломился по изоляции. Любое из этих повреждений требует немедленного вмешательства, ибо промедление может обойтись весьма дорого.

Поврежденная проводка может привести к ударам электрическим током, иногда даже со смертельным исходом, а короткие замыкания в проводке по статистике являются причиной более 90% пожаров в нашей стране. Поэтому давайте разберемся с этим вопросом.

  • Изделия, предназначенные для изоляции проводов
  • Виды повреждений и способы их устранения
    • Потертость основной изоляции провода
    • Механические повреждения провода
  • Вывод

Изделия, предназначенные для изоляции проводов

Прежде всего давайте разберемся, а чем, собственно говоря, можно изолировать провода. И в каких случаях можно применять то или иное изделие.

Виды повреждений и способы их устранения

Ну а теперь давайте разберемся, чем можно изолировать провода, и в каких ситуациях применять тот или иной материал. Для этого давайте разберем наиболее частые варианты повреждения изоляции проводов.

Потертость основной изоляции провода

Одной из наиболее распространенных проблем на изоляции провода, являются разнообразные потертости, изломы, и даже прикусывание домашними любимцами. Давайте разберемся, как действовать в каждой из этих ситуаций.

  • Начнем с наиболее распространенной проблемы, которую часто можно встретить на удлинителях. Вследствие долгой эксплуатации и частого перемещения образуются потертости на изоляции.
  • Обычно шнуры удлинителей имеют двойную изоляцию, и незначительная потертость внешней оболочки — не очень большая проблема. Но если внешняя оболочка даже местами протерлась полностью — срочно нужно принимать меры.
  • Если повреждение оболочки имеет локальный характер, то следует использованием термоусадки закрыть место повреждения. Можно применить и изоленту, но этот вариант менее эстетически привлекателен.

Обратите внимание! Если потертости на проводе имеются по всей его длине, то советуем вам не заниматься «латанием дыр», а заменить провод полностью. В крайнем случае можно использовать термоусадку по всей длине провода. Хотя цена данного действия, вряд ли будет дешевле чем полная замена провода.

  • Частой проблемой являются изломы изоляции в местах подключения вилки или выключателя. Зачастую это опять-таки дополнительная изоляция, но ее повреждение говорит о том, что теперь повышенному износу подвергается основная изоляция. И вполне возможно, при следующем включении вилки в розетку она «коротнет» прямо у вас в руках.

  • Для исключения такой возможности необходимо сделать либо замену вилки или выключателя, либо тщательно заизолировать место повреждения изолентой. Причем сделать такое количество слоев, которое перенесет место изгиба провода на неповрежденный участок, как на видео. Термоусадка не позволит добиться такого эффекта.

  • Если же над проводом поработал домашний питомец, то прежде чем изолировать, его следует проверить его работоспособность. При этом надо поизгибать его и подергать, дабы убедиться, что непосредственно проводник не пострадал. Хотя в идеальном случае, необходимо взять мультиметр, и проверить целостность цепи.
  • Если проводник целый, то осматриваем сам провод. Если повреждения видны только на дополнительной изоляции, то вам безумно повезло, и вы можете просто, используя термоусадку, закрыть повреждение.

  • Когда в местах повреждения явственно просматривается медь и повреждена не только дополнительная, но и основная изоляция, то дело значительно хуже. Если таких повреждений много, то легче заменить провод. Одно или два таких повреждения вполне можно заизолировать своими руками.
  • Для этого на поврежденном участке снимаем слой дополнительной изоляции. При помощи ленты изолируем основную оболочку каждой жилы отдельно. После этого, при помощи термоусадки, образуем вокруг поврежденных проводников слой дополнительной изоляции.

Механические повреждения провода

Но иногда дефекты проводников могут быть и более существенными – обгорание в местах подключения, механические повреждения в результате внешних воздействий или короткого замыкания, и даже расплав вследствие перегрева провода. Все это требует экстренного вмешательства.

  • Начнем с варианта, когда у вас выгорела розетка, что привело к обугливанию концов провода. При любом, даже незначительном нагреве и повреждении розетки, следует проверять качество подключения провода к её зажимам. И даже если они хорошо прижаты винтами, это не является показателем качественного контакта. Всегда следует его разобрать и осмотреть место соединения.

  • Что касается проводов, то для их изоляции лучше использовать термоусадки. Причем обгоревшую изоляцию следует в обязательном порядке полностью убрать с провода. Но иногда в результате нагрева повреждаются сами провода, и того, что осталось пригодным для дальнейшей эксплуатации, никак не хватает для повторного подключения. В этом случае провод следует удлинять.
  • Удлинение можно выполнить методом пайки или за счет использования винтовой клеммы. Колпачки СИЗ изолирующие для скрутки проводов здесь не подойдут, ведь при их использовании можно повредить провод, итак находящийся не в лучшем состоянии.
  • Еще одним вариантом развития событий может быть повреждение проводки либо вследствие короткого замыкания, либо из-за механического повреждения провода. Например, вы решили повесить картину, и по закону подлости перфоратором попали именно в провод.
Читайте также  Полиэстер или велюр что лучше?

  • Как бы нам этого ни хотелось, оставить все так как есть нельзя. Даже если вы готовы обойтись без той электрической точки к которой шел провод. Ведь проводник поврежден, и любое перенапряжение, попадание воды или просто время, может привести к короткому замыканию. А оно, в свою очередь — к короткому замыканию.
  • Если вы решили обойтись без этой электрической точки, то в распределительной коробке вам следует отключить провод, питающий ее. Если же вы все-таки намерены выполнить ремонт, то без расширения места повреждения в стене никак не обойтись. Нам необходимо высвободить как минимум 1-2 см провода с каждой стороны от места повреждения.
  • Соединить эти два кусочка можно только методом наращивания. Поэтому нам опять-таки придётся вспомнить о методе пайки проводов. Если применять другие методы соединения проводов, это потребует высвобождения значительно больших размеров провода с обеих сторон. Изолирование поврежденного участка лучше всего выполнить термоусадкой.

  • Хотя в некоторых случаях возможно использование прессовочных гильз и метода прессовки. Причем для минимизации последующих операций можно использовать изолированные гильзы.
  • После того, как соединение выполнено, можно дополнительно изолировaть проводa герметиком. Им же можно и скрыть место повреждения в стене. Он обеспечит гидроизоляцию провода в случае попадания влаги.

Обратите внимание! Для изоляции проводов подходит далеко не любой герметик. Ведь он должен не только не пропускать воду, но и обладать стабильными диэлектрическими свойствами. Поэтому возможность использования в качестве диэлектрика, следует проверять по паспорту изделия.

  • Ну и последним вопросом, который мы рассмотрим, будет повреждение изоляции вследствие нагрева. Такое возможно, когда температура проводника поднималась выше допустимых пределов, но изоляция выдержала и только лишь деформировалась.
  • Обычно такие деформации происходят на значительных отрезках провода, и лучшим способом от нее избавиться — это заменить провод. А избавляться от такого провода стоит, так как перегрев изоляции негативно влияет на ее изоляционные свойства. В крайнем же случае, для изолирования поврежденных участков можно использовать термоусадку.


Вывод

Соединение проводов изолентой — далеко не единственный, и не самый лучший способ нанесения изоляции на токоведущие части. Хотя будем откровенны — изолентой можно заизолировать буквально любое соединение.

Может оно не будет так эстетично, как изоляция термоусадкой, но оно точно будет не хуже по качеству. Тем не менее, термоусадка используется все чаще, и, судя по всему, эта тенденция будет только расширяться.

Изоляция автоэлектрики

) Какой самый цивильный способ изоляции, когда нет возможности продеть провод через термоусадку? Изолента — очевидно, но мне не нравится.
2) Если изолента, то какая? Обычная полипропиленовая, тканевая, ещё варианты? Опыт показывает, что обычная долго не живёт ни где кроме как под торпедой. Там где часто бывает тепло или где часто оказывается вода изолента теряет адгезионные свойства.
3) Как лучше оформлять жгуты? Очевидно что в гофру. Стоит ли обматывать пучок проводов под гофрой? Стоит ли обматывать изолентой саму гофру снаружи?
4) Что такое слаботочные замки дверей? Я знаю бывают соленоиды, бывают моторчики с редукторами, бывает пневматика. Что из этого слаботочное?

2) Если изолента, то какая? Обычная полипропиленовая, тканевая, ещё варианты? Опыт показывает, что обычная долго не живёт ни где кроме как под торпедой. Там где часто бывает тепло или где часто оказывается вода изолента теряет адгезионные свойства.

) я часто когда компьютерные шняжки делаю — эпокситный клей использую
2)
3) у меня в ниссане внутри гофрированных трубок изоленты нет, снаружи — есть
4) не представляю себе устройство пневматического замка. но из общих соображений самым слаботочным должен быть с моторчиком (если вопрос стоял так что из трех меньший ток потребляет)

распаячная коробка с ip54 + клемники wago
2.
3. есть такие обмотки типа спиралей — имхо удобнее чем гофра, так как менее хрупкие
4. полагаю, что как и везде 12В DC или 24В AC
PS я не автолюбитель, на стройке работаю

А зачем гофр в изоленту заматывать? Для герметизации разве что. Или если гофр был разрезан вдоль и таким образом надет на провод. А иначе ещё зачем?

1) Какой самый цивильный способ изоляции, когда нет возможности продеть провод через термоусадку? Изолента — очевидно, но мне не нравится.
2) Если изолента, то какая? Обычная полипропиленовая, тканевая, ещё варианты? Опыт показывает, что обычная долго не живёт ни где кроме как под торпедой. Там где часто бывает тепло или где часто оказывается вода изолента теряет адгезионные свойства.
3) Как лучше оформлять жгуты? Очевидно что в гофру. Стоит ли обматывать пучок проводов под гофрой? Стоит ли обматывать изолентой саму гофру снаружи?
4) Что такое слаботочные замки дверей? Я знаю бывают соленоиды, бывают моторчики с редукторами, бывает пневматика. Что из этого слаботочное?

Гофр всегда разрезан вдоль. Мне кажется лучше его фиксировать стяжками, а вот Nissan почему-то изоленты наматывает слои.

в би эм дабл ю вся штатная изолента — тканевая (и под капотом, и под торпедой, и в салоне, и в заднем капоте много проводов кста тож просто тканевой изолентой смотано.

И как поживает она в 20-летней машине? У тебя есть под капотом жгуты, которые не разматывались ещё ни разу? Как они выглядят? Жива изолента?

ну вобщем держится нормально, но если её начать разматывать, назад она уже не прилипнет) жгуты есть не разматывавшиеся, ну собственно жгуты как жгуты, хз что сказать ещё выглядит высохшей тряпкой плотно намотаной на провода/сгустки проводов.
а, ну кста если начать их активно изгибать и т.п., то изолента может от проводов отстать и будет просто как кожух какой-то на них болтатьсят в этом месте

И как поживает она в 20-летней машине? У тебя есть под капотом жгуты, которые не разматывались ещё ни разу? Как они выглядят? Жива изолента?

Ну то, что размотанная не налипнет это норм. Главное чтобы сама не разматывалась.
А ты когда-нибудь мыл подкапотный отсек? Если да, то сколько раз?

1) Какой самый цивильный способ изоляции, когда нет возможности продеть провод через термоусадку? Изолента — очевидно, но мне не нравится.

не, не мыл
но я так понимаю тебе интересно что от влаги с ней происходит? если так, то я пока дыры в полу не заварил, ковёр был мокрый весь. провода что по полу и в порогах шли — изолента намокла, но держалась как и сухая. в 1 месте скрутка из 7 проводов заводская окислилась от влаги.

Какая-нибудь типатрубка, разрезанная сбоку.

Но опять всё упирается в изоленту

Но опять всё упирается в изоленту. Я её недолюбливаю.

Ориджинал только жгуты продаются, а не изолента Кстати стоят они космически.

продается, продается только парт намбер нужно знать

Ёманарот! У меня флеш не работает. Что там по ссылке?

В любом случае в ниссановской изоленте я ничего выдающегося не вижу. Заказывать bmw?

ниже смотри, там реклама

Интересно как Кач предлагает сооружать из него трубки для проводков сечением меньше мм?

В любом случае в ниссановской изоленте я ничего выдающегося не вижу. Заказывать bmw?

Это шутка была. Думаю найду хорошую изоленту в чипедипе или ещё где.

а ты какдый проводок чтоли хочешь изолировать? не скопом?

Скопом меня устраивает гофра. Интересует аккуратная заделка точек подколхозивания к отдельным проводкам.

Ты видать хреновую изоленту покупаешь.
У одного и того же вида изоленты бывает совершенно различное качество — одна нихрена не клеится рвется и разваливается, другая наоборот наклеивается легко, тянется а со временем грубет и схватывает намертво, что ни вода и жара не страшны. Я пользовался и той и другой.
Что касается тканевой, то ей на лучше сматывать пучки проводов, в отличии от обычной (даже хорошей) на больших площадях она не разматывается и не грубеет, держит пучек лучше. На моей Волге проводке больше 20лет заводские пучки проводов смотанные такой изолентой не размотались и не повредились до сих пор.

не представляю себе устройство пневматического замка. но из общих соображений самым слаботочным должен быть с моторчиком (если вопрос стоял так что из трех меньший ток потребляет)

Ты кстати подтверждаешь что моторчик+редуктор это слаботочный закрыватель?

тканевая- хорошо. если найдешь стеклотканевую изоленту-ваще ништяк. она негорючая.
ПВХ лучше не надо в местах где может быть нагрев.

тканевая- хорошо. если найдешь стеклотканевую изоленту-ваще ништяк. она негорючая.

если и вредна, то уж точно не как стекловата
стекловата наносит физический ужерб здоровью, ане химический или еще какой ..

слаботочный замок это явно моторчик. но моторчики бывают разные, хотябы из-за редукторов с разным передаточным числом и качеством исполнения.
термоусадку можно художественно резать по спирали, тогда она должна схватываться правильно, если края закрепить.
есть ещё duct tape — там совсем какой-то суровый клей нанесён.

гофру главное правильную подбирать
если взять китайщину, то развалится спустя сезон
я тут заказывал, отличная https://kealan.ru/catalog/853/

Пробовал термоусадку, разрезанную сбоку. От температуры она не скукоживается как положено термоусадке, а наоборот раскрывается 🙁
Про приём подкладывания трубочки под изоленту в курсе. Это помогает сделать соединение более жёстким, а значит устойчивым к вибрации и прочим механическим воздействиям. Но опять всё упирается в изоленту. Я её недолюбливаю.
