Как подключить сабвуфер к штатной магнитоле приора?

Подключение усилителя и сабвуфера к штатной магнитоле Лада Гранта, Калина, Приора или Веста

АВТОВАЗ комплектует современные автомобили Лада (Гранта, Калина, Приора и Веста) штатными кнопочными магнитолами, а в топовых версия (комплектациях Люкс) более современными мультимедийными системами (ММС) с сенсорным экраном. В данной статье расскажем, как подключить усилитель и сабвуфер к штатной магнитоле и ММС автомобилей Лада.

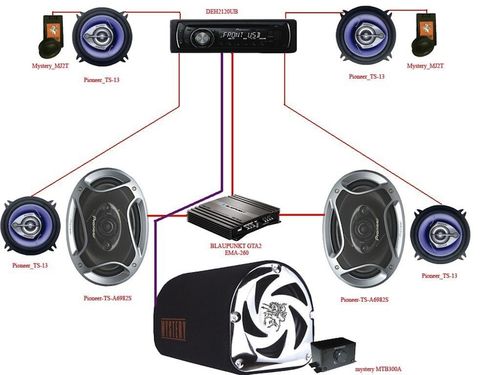

Схема подключения внешнего усилителя в автомобиле

  1. Протянуть отдельный +12 В (красный толстый провод) от аккумулятора до усилителя, устанавливая рядом с аккумулятором предохранитель.
  2. Протянуть массу (чёрный провод) с кузова на усилитель.
  3. Подключить усилитель к сабвуферу и динамикам.
  4. Протянуть акустические провода от усилителя к магнитоле, укладывая их отдельно от штатной проводки автомобиля.

На последнем пункте остановимся более детально.

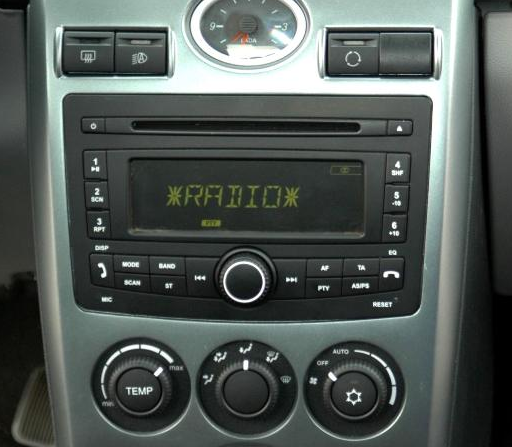

Разъемы штатной магнитолы и ММС Лада

У всех устройств с тыльной стороны одинаковые разъемы ISO и mini-ISO.

Усилитель может имеет две группы входов:

  1. линейный
  2. вход высокого уровня

Подключение выполняем по любой из схем предложенной ниже.

Подключение усилителя к магнитоле через разъем ISO

Подключаем усилитель через вход высокого уровня к магнитоле (выход на динамики).

Данный метод подключения подойдет среднестатистическому пользователю. Меломанов такой способ не устраивает из-за большого количества цепей между магнитолой и усилителем (предварительный усилитель, усилитель магнитолы, делитель напряжения внешнего усилителя, усилитель мощности), которые вносят свои искажения.

Подключение усилителя к магнитоле через разъем mini-ISO

Для реализации этой схемы подключения усилителя потребуется найти разъем mini-ISO, который следует подключить в пустующий слот на тыльной стороне штатной магнитолы автомобилей Лада.

Далее рекомендуется использовать высококачественные экранированные провода.

Главное преимущество этой схемы подключения — высокое качество звука.

Схемы подключения сабвуфера

Напомним, на сайте вы можете найти другие полезные инструкции по тюнингу автомобилей Лада.

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Комментарии

ТОП материалы недели

ТОП товаров в магазине

Устраивает ли Вас штатный ближний свет Лада Калина 2?

Лада.Онлайн

  • О проекте
  • ·
  • Правила
  • ·
  • Политика конфид.
  • ·
  • Контакты
  • ·
  • Мобильная версия
  • ·
  • Концепты LADA
  • ·
  • Реклама

Lada («Лада») — марка автомобилей, производимых АО «АВТОВАЗ». Ранее использовалась лишь для экспортных автомобилей, а для внутреннего рынка автомобили производились под маркой «Жигули». В 2004 году руководство «АВТОВАЗа» объявило о переходе на латиницу при официальном написании названий всех выпускаемых заводом автомобилей: Lada — вместо «ВАЗ» и «Лада».

Лада.Онлайн – крупнейший русскоязычный ресурс автомобильной тематики с многотысячной ежедневной аудиторией, который посвящён, преимущественно, автомобилям этой марки, отечественной автопромышленности и автомобильному миру в целом.

Данный сайт не является официальным сайтом LADA.

© 2021 Лада.Онлайн. Копирование материала разрешается только с указанием ссылки на источник.

Можно ли к штатной магнитоле Приоры подключить усилитель?

Можно, и не только по силовым проводам, так как на унифицированном разъеме головного устройства есть линейные выходы, предназначенные для этого. Другое дело, что они не являются привычными для всех гнездами под так называемые «Тюльпаны».

Но разъемы такого исполнения применяются на многих иномарках, допустим BMW…

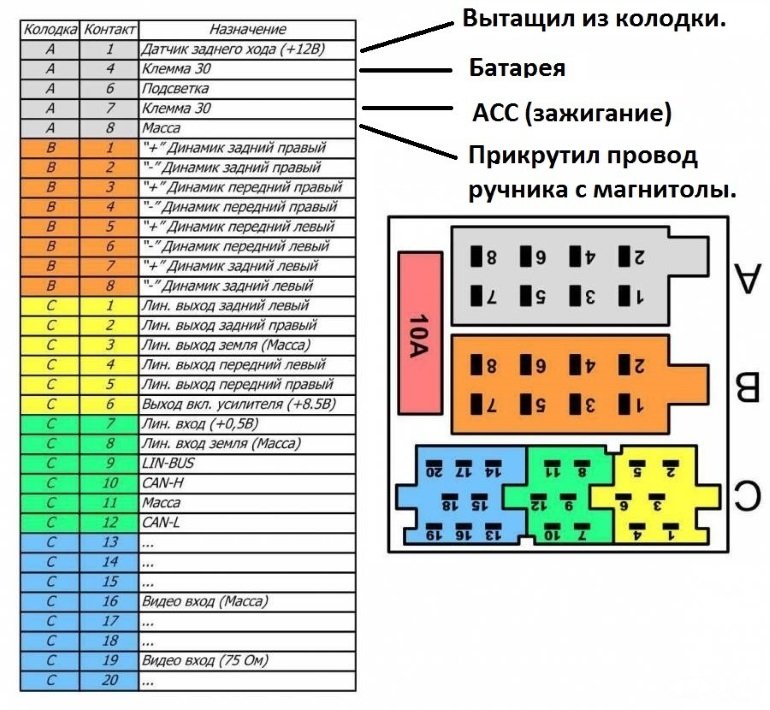

Ниже рисунок распиновок этих разъемов.

К сожалению сабовый выход не реализован, как не реализовано и управление им.

Но это не является глобальной проблемой, так как имеющиеся выходы можно использоватьи для этих целей.

При использовании контакта №3 — GND линейных выходов возможно появление фона на выходе усилителя при работающем двигателе. В этом случае просто не ставьте провода экранов линейных проводов на этот контакт, а закрепите их на минус или корпус магнитолы и фон пропадет…

Надо отметить, что первый вариант головного устройства автомобиля Приора был гораздо скромнее и по функционалу и по характеристикам и по дизайну. Фото ниже:

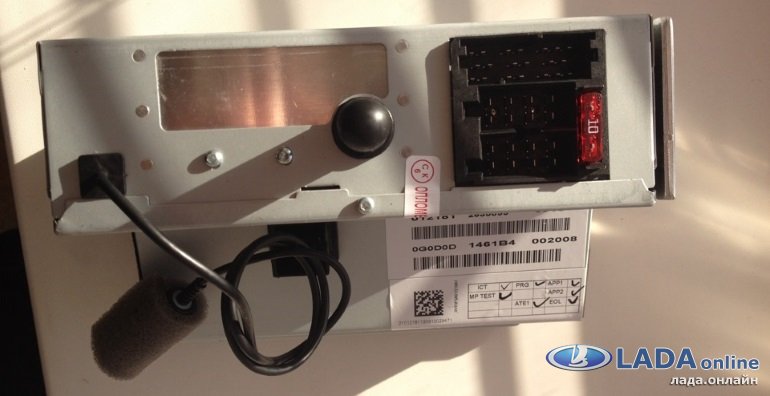

Для тех, кто ищет спецификацию разъемов следующее фото:

Инструкция на автомобиль и соответственно внутри нее на магнитолу открыть здесь…

28 комментариев к статье: Можно ли к штатной магнитоле Приоры подключить усилитель?

Да можно,я на свою поставил буфер и усилок

Спасибо огромное! Очень полезная информация, но не совсем исчерпывающая… СПАСИТЕ-ПОМОГИТЕ. нужно определить AUX большинство людей в инете интересуются выходами, а вот входами нет… из таблички я понял, что AUX в колодке С это 11,12 -контакты… а как же второй канал AUXa. Нужно же чтобы было AUX(L), AUX(R) и AUX(GND)… Помогите разобраться умоляю! И как называется этот разъём С.

К сожалению информации по входам пока не имеем, не было необходимости, но задача ясна… Если это действительно актуально, после праздников «протестим» и результаты положим на сайт…

К сожалению информации по входам пока не имеем, не было необходимости, но задача ясна… Если это действительно актуально, после праздников «протестим» и результаты положим на сайт…

Буду очень благодарен… сегодня сам попробую протестировать, весь день копался в инете и понял, что можно попробовать подключить через отсек для CD-ченджера…т.е. в 18,19,20… как попробую отпишусь…

Пробовал поразному подключить AUX, не получилось.Может кто смог подключить, напишитеИ ещё один вопрос, если получилось подключить, то как перевести магнитолу на воспроизведение с AUX?

Просьба простить, вопрос был задан, но ответ забыли положить сразу. Итак, речь о магнитоле второй версии, с картой памяти. AUX есть и он предназначен для входа навигационного устройства, включается кнопкой MODE до появления надписи — NAVI. Входы AUX: 9 — масса, 8 и 7 вход правого и левого канала…

А как быть с магнитолой первой версии, где нет карты памяти?Можно ли реализовать такой вход? (Вставив разъёмы или припаяв в определённых местах)На некоторых форумах пишут что третий разъём не припаян к плате, поэтому подключить не получится.

Павел П 03.08.2012 15:24
Цитирую DEN:
А как быть с магнитолой первой версии, где нет карты памяти?
Можно ли реализовать такой вход? (Вставив разъёмы или припаяв в определённых местах)
На некоторых форумах пишут что третий разъём не припаян к плате, поэтому подключить не получится.

Вы знаете аот у меня магнитола без карты памяти вроде как первой версии, с цифровыми кнопками от 1-6. Но есть режим «NAVI» включал его и пробовал подать сигнал на разные ножки.. в итоге ничего не получилось. Кстати когда включаешь режим «NAVI» в динамиках шипит. А это значит, что всё таки выходные каскады включены и задействованы.

А у меня режима «NAVI» нет. только три режима: радио, CD и USB.машина 2011 года, тогда только начали их ставить, но будим пробовать. Если получится, напишу.

Подскажите а REM провод куда вставлять на магнитолу?

Только этот выход какой-то м-к сделал с плавным нарастанием напряжения от 0 до 12 вольт, при включении усилителя из за этого в акустике непонятный шум идет, как от этого избавиться?

подключил как у вас написано, все работает супер. Спасибо. А электрики у официального диллера сказали что без разветвителя ни как, и попросили 3000р. за подключение

Рад за вас! Удачи… Спасибо за комментарий! Люди стали так ленивы на слова благодарности

Доброго времени суток! Пытался увеличеть количество линейных выходов переходником Mini ISO=> Line OUT, но при подключение через данный переходник усилителя — динамики молчат! P/S Установлена штатная магнитола как на фотонрафии выше (приора люкс+, 2010 года выпуска)

Честно говоря, с такой ситуацией не встречались. Хотя обсуждения в сети такой проблемы встречали. Видимо такие аппараты все-таки попадаются. Не знаю что подсказать. Извините…

Administrator, спасибо за ответ! Сегодня разобрал штатную магнитолу и ужаснулся! Схема Колодки «С» не пропаяная! Просто ужас! Недоделанная магнитола одним словом!Теперь, конечно же главная проблема, узнать, куда припоять эти 6 проводов на главную схему магнитолы, чтобы всё же заработал Mini ISO

Вы молодец! Разобрать магнитолу — на такое не всякий решится… Уважаю! Сообщайте чем закончатся эксперименты, будет интересно всем.

Ребят подскажите как избавится от нарастающего паразитного свиста в колонках после подключения к усилителю

Один из вариантов решения проблемы, который часто помогает — экраны, то есть оплетки линейных проводов подключить на минус (массу) под центральной консолью, возле магнитолы.

Подскажите пожалуйста. Что значит оплетки проводов подключить на массу? Как это сделать? Всех четырех линейников?

В моем варинте магнитола 2170-7900010 ACR-225SA П.О.0 B15 + усилитель NRG CAFS -4450 + Шнур RCA MYSTERY ( подключен по двум каналам у магнитолы только два выхода на усилитель пробовал подключать через переходник как на сайте купил за 450 р Не работает)) Подключение на столе (все — тему запустил на столе от трансформаторного блока питания у блока выход 20А) и при отключение магнитолы сначала идет свист потом громкий щелчок в колонках .

Проверяйте, как ведет себя на магнитоле выход «REMOTE», провод, которым Вы запускаете усилитель. Дело в том, что потенциал на этом проводе появляется не скачкообразно, а плавно, от нуля до напряжения в бортовой сети. Поэтому и появляется шум и щелчки в акустике. Попробуйте этот выход нагрузить обыкновенным автомобильным реле, а вот контактами реле уже подавайте питание на включение усилителя.

Читайте также  Лампы d2s ксенон какие лучше?

Спасибо за совет ! А как схематический -будет выглядеть ?Насколько понял подключить 4ех канальный усилитель Неполучится !

Да почему Вы так решили? Какое вообще имеет значение количество выходов? Сколько раз уже Георгий будет Вам объяснять одну простую истину — нет на магнитоле 4-х каналов. Ну нет и все! Тыловые каналы — это точная копия фронтальных каналов. И единственная радость от них — это возможность пользоваться настройкой «FADER», то есть делать громче тыл или фронт. Ну и соответственно, если на магнитоле есть линейные выходы на саб, то естественно есть возможность настройки этих выходов на головном устройстве (частота среза и возможно фаза). Но вряд ли вы будете ими постоянно пользоваться. Наигравшись вдоволь, скорее всего, выставите потом так, как Вам нравится и больше в настройки не полезете. И Смысл в этом обилии линейных выходов? Имеется в виду смысл для Вас, как для конечного пользователя. Установщикам естественно удобнее оперировать полноценным набором линейных выходов, то есть 3 пары. Но для Вас это не имеет никакого значения. Имеете всего одну пару? Ну и что? Пусть у установщиков голова болит по этому поводу. Хоть 10 канальный усилитель ставьте. Разветвителями. Единственное, что Вам не будет доступно — это оперативное управление тылом или фронтом, ну или сабом, если пару выходов усилителя Вы планируете на саб, так как выхода всего два. Вот и вся разница. А зачем Вам это управление? Отстроите усилитель один раз так, как Вам надо и наслаждайтесь.

Большое Спасибо за ответ !

Привет народ. Подключение усилка с сабом к штатной голове приоры намного проще чем вы думаете. не надо ни каких штекеров покупать и мучатся с доставанием головы я сделал намного проще купил конвертер линейного выхода(цена вопроса 360р.)на нем 4 разьема под провода от задних колонок!лично я просто сделал врезку в эти провода и вывел на конвертер!Всё линейники готовы!!вместе с силовыми проводами мне всё обошлось в 1000р.Бабахает очень даже хорошо. если кому-нибудь интересно конвертер покупал в авто аудио центре на большакова екатеринбург!!Всем удачи)))

Здравствуйте. Подключил усилитель через тюльпаны к штатной голове второго поколения. При заведенном двигателе сильно фонит в колонках. Как исправить это? Заранее спасибо!

Панель отправки комментариев Отменить комментарий

Авторизуйтесь используя свой аккаунт в социальных сетях Войти чтобы оставить комментарий.

Подключение сабвуфера

Низкочастотная акустическая система обеспечивает глубокое и насыщенное звучание баса. Для правильной работы колонки, важным является подсоединение системы к источнику звука и электропитанию. Правильное подключение сабвуфера должно осуществляться специальными кабелями соответствующего сечения. Это обеспечит качественный звук и исключит возможность короткого замыкания.

Как подключить тюльпаны к усилителю для сабвуфера

Автомобильные низкочастотные системы бывают пассивные и активные. Пассивная басовая колонка представляет собой мощный низкочастотный динамик, установленный в корпусе. Такая конструкция может присоединяться к выходу системы низкой частоты или непосредственно к музыкальному центру автомобиля. Для того чтобы выделить низкочастотный диапазон и обрезать частоты не предназначенные для воспроизведения басовой колонкой пассивная система подсоединяется через LCфильтр-кроссовер.Чтобы получить качественный звук нужно знать, как подключить провода на саб.

Разъёмы RCA или «Тюльпан» часто применяются для взаимной стыковки бытовых электронных устройств. Подключение саба через тюльпаны осуществляется быстро и просто, поскольку такие коннекторы не имеют поворотных или резьбовых фиксаторов. Достаточно просто вставить штекер в соответствующее гнездо. Минусом такого соединения является невысокая надёжность. Разъёмы «Тюльпан» низкого качества часто теряют контакт из-за окисления токоведущих частей. Нередки так же случаи, когда от сильной вибрации и тряски они выходят из посадочных мест.

Кабель для подключения сабвуфера к магнитоле

К автомобильной магнитоле допускается присоединение пассивных и активных устройств. Разница лишь в том, что у пассивной акустической системы выходной сигнал с музыкального центра поступает сразу на динамик, а в активной системе звуковой сигнал с выхода магнитолы поступает на вход встроенного блока НЧ.

Подключить динамик саба к автомагнитоле нужно проводами, специально предназначенными для этой цели. Не рекомендуется использовать электрические или слаботочные кабели. Для правильного подключения саба к магнитоле используется только один сигнальный кабель.

У музыкальной системы автомобиля на задней стенке имеются выходные разъёмы, которые маркируются «AudioOut», «A-Out»,«SpeakerOut» или по другому, но обозначение «Out» должно присутствовать. Кроме того разъёмы помечаются буквами «L» и«R», что означает левый и правый канал соответственно. Чтобы правильно подсоединить саб нужно использовать выход одного из каналов. Это может быть левый или правый канал. Для того чтобы избежать возможного отключения разъёмов, кабель жёстко фиксируется любым возможным способом.

Схема подключения сабвуфера со встроенным усилителем

Сложнее подсоединить активный сабвуфер к магнитоле, так как кроме сигнального провода потребуется силовой кабель.Чтобы правильно подсоединить звуковую систему нужно знать, куда подсоединить провод питания усилителя сабвуфера. Схема подключения саба не представляет сложностей, но определённые правила стыковки устройств нужно соблюдать.

Схема соединения сабвуфера с усилителем состоит из трёх кабельных линий. По силовому проводу на НЧ блокактивного устройства подаётся питающее напряжения с аккумулятора, по сигнальному проводу на вход подаётся сигнал с выхода автомобильной магнитолы, а на массу автомобиля подключается корпус или «Земля» усилителя.

Сабвуфер подключается к плюсовой клемме аккумулятора только через предохранитель. Его номинал зависит от сечения кабеля, который, в свою очередь, определяется мощностью низкочастотного канала. При сечении провода 10 мм2, предохранитель должен быть не более 60 А, сечение кабеля 20 мм2 допускает применение предохранителя в 100 А. Меньшую величину поставить можно, а большую нельзя, так как это может привести к возгоранию в случае короткого замыкания плюсового кабеля на корпус.

Можно ли подключить сабвуфер напрямую к аккумулятору. Этого делать категорически нельзя, потому что из-за короткого замыкания проводки возникает больше половины всех возгораний в автомобилях. Предохранители для подключения питания саба бывают двух типов: AGU и ANL. Второй тип намного более надёжный, поэтому если есть возможность выбора, то ставить нужно именно его. Расстояние от плюсовой клеммы аккумулятора до предохранителя не должно превышать 30 см.

Подключение сабвуфера к автомагнитоле

Подключение сабвуфера к автомобильному магнитофону осуществляется с помощью межблочных кабелей. Они имеют небольшое сечение и могут заканчиваться разными типами разъёмов. Кроме сигнального кабеля, по которому транслируется звуковой сигнал, у магнитолы имеется контакт «REM». Это линия дистанционного управления, позволяющая управлять подачей электропитания на усилитель. Многие не используют дистанционное включение питания, а ставят обычный тумблер для ручного управления. Подключение саба фотосхема.

К каким магнитолам можно подключить сабвуфер. Обычно это не имеет принципиального значения, так как у всех моделей имеются выходные разъёмы для внешнего усилителя или громкоговорителей. Чтобы понять, куда подключить сабвуфер к магнитоле достаточно посмотреть на её заднюю стенку. Там все разъёмы помечены соответствующими обозначениями. Разъёмы, отвечающие за входные сигналы, помечены буквами «IN», разъёмы для подключения внешнего усилителя или динамиков маркируются буквами «OUT», питающее напряжение подаётся на клемму «+12 V», клемма «GND» подключается к массе автомобиля. Провод «REM» можно использовать для включения НЧ системы или применить ручное управление. Схема подключения саба к магнитоле включает в себя только выходные провода, с которых снимается звуковой сигнал.

Схема подключения саба к магнитоле без усилителя

Подключить саб к магнитоле напрямую несложно даже неопытному пользователю. Штатные акустические колонки подсоединяются к магнитоле через евроразъём прямоугольной формы, который установлен на задней стенке устройства. Для дополнительных громкоговорителей используются фронтальные и тыловые разъёмы типа «Тюльпан». Включить сабвуфер на магнитолу можно с помощью стандартного кабеля, предназначенного для акустических систем. Поскольку выходная мощность автомобильной магнитолы небольшая, то можно использоватьпровода для подключениясабвуфера к магнитоле из готового набора. Удобно то, что на них уже установлены «Тюльпаны». Как играет сабвуфер без усилителя в машине. Следует сразу отменить, что подключение низкочастотного динамика напрямую к автомагнитоле не обеспечит нормального звучания. Схема подключения пассивного саба к магнитоле ограничивается одной кабельной линией.

Выходная мощность низкочастотного канала, встроенного в магнитолу не может обеспечить эффективную работу низкочастотного динамика. В паспорте на устройство указано, что мощность автомагнитолы 15-20 WRMSTHD 10%. Это означает максимальную синусоидальную мощность при коэффициенте нелинейных искажений 10%. При таких искажениях прослушивание музыки нежелательно, так как это вредно для слуха. Нормой считается коэффициент искажений в 0,5%, но при этом выходная мощность магнитолы должна быть существенно меньше. Поэтому при подключении саба напрямую уровень воспроизведения низких частот будет невысоким.

Как присоединить сабвуфер

Схема подключения пассивного сабвуфера к усилителю в автомобиле определяется местом его размещения и типом акустической системы.Для корректной работы низкочастотного канала его нужно подключать через накопительный конденсатор.

Конденсатор большой ёмкости играет роль дополнительного источника электрической энергии. Это необходимо по следующей причине. Напряжение автомобильного аккумулятора представляет собой почти постоянную величину, которая может уменьшиться, но никогда не увеличивается выше определённого предела. При воспроизведении мощных басов ток потребления системы возрастает настолько, что даже самый мощный автомобильный аккумулятор не в состоянии его обеспечить. Несмотря на большую толщину проводов, соединяющих звуковые устройства и источник питания, на них происходит падение напряжения. В такие моменты звук в акустической низкочастотной системе пропадает. В схеме подключения сабвуфера через усилитель мощный конденсатор подключается параллельно усилителю и автомобильному аккумулятору. При нехватке напряжения он почти мгновенно отдаёт запасенную заранее энергию на усилитель и провалов звука не возникает. Кроме того конденсатор-накопитель защищает НЧ динамик и уменьшает искажения.

Читайте также  Как выбрать коврики в салон автомобиля?

В схеме подсоединения пассивного сабвуфера к НЧ каналу важную роль играет взаимное расположение элементов. Так как в большинстве случаев низкочастотная акустическая система располагается в багажном отсеке автомобиля, там же нужно установить и конденсатор. Провода от НЧ блока до накопителя должны быть как можно короче. Так как аккумулятор обычно располагается в передней части автомобиля под капотом, провода электропитания должны быть достаточной толщины, чтобы выдержать большой ток. Схема подключения саба в машине обязательно включает в себя предохранитель. Он защищает не усилитель, так как у него имеется собственный предохранитель, а только кабельную проводку от возможного возгорания. В случае короткого замыкания толстые провода будут настолько сильно нагреваться, что от этого воспламенится изоляция и пожар в автомобиле неизбежен.

Линейное подключение сабвуфера

Иногда для низкочастотной системы используется стереофонический УНЧ. Часто бытовая техника обновляется и старый НЧ блок используют для подключения акустической системы. В этом случае для правильного подключения сабвуферанужно собрать несложную схему, которая является делителем напряжения и канальным смесителем. Сигнал снимается непосредственно с выходов усилителя, поэтому его выходное напряжение нужно ограничить.

Чтобы подсоединить провода к сабвуферу применяется акустический кабель в хорошей изоляции. Этот способ так же используется, если на штатной автомобильной магнитоле нет звукового выхода для подключения внешней акустики. Линейный преобразователь (конвертер) можно сделать самостоятельно или приобрести готовое изделие. При использовании готового конвертера не нужно соединять провода на переходник.Преобразователь лучше установить в непосредственной близости от магнитолы.

Подключение сабвуфера к штатной магнитоле Приоры

10 февраль 2015 203 532

АвтоВАЗ комплектует современные автомобили Лада (Гранта, Калина, Приора и Веста) штатными кнопочными магнитолами, а в топовых версия (комплектациях Люкс) более современными мультимедийными системами (ММС) с сенсорным экраном. В данной статье расскажем, как подключить усилитель и сабвуфер к штатной магнитоле и ММС автомобилей Лада.

Схема подключения внешнего усилителя в автомобиле

  1. Протянуть отдельный +12 В (красный толстый провод) от аккумулятора до усилителя, устанавливая рядом с аккумулятором предохранитель.
  2. Протянуть массу (чёрный провод) с кузова на усилитель.
  3. Подключить усилитель к сабвуферу и динамикам.
  4. Протянуть акустические провода от усилителя к магнитоле, укладывая их отдельно от штатной проводки автомобиля.

На последнем пункте остановимся более детально.

Разъемы штатной магнитолы и ММС Лада

Не важно, какая штатная магнитола установлена на вашем автомобиле, кнопочная с каталожным номером 2190-7900010-20, 2190-7900010-40 или ММС с номерами 2190-7900010-00, 2192-7900200 или магнитола Весты.

У всех устройств с тыльной стороны одинаковые разъемы ISO и mini-ISO.

Усилитель может имеет две группы входов:

  1. линейный
  2. вход высокого уровня

Подключение выполняем по любой из схем предложенной ниже.

Подключение усилителя к магнитоле через разъем ISO

Подключаем усилитель через вход высокого уровня к магнитоле (выход на динамики).

Данный метод подключения подойдет среднестатистическому пользователю. Меломанов такой способ не устраивает из-за большого количества цепей между магнитолой и усилителем (предварительный усилитель, усилитель магнитолы, делитель напряжения внешнего усилителя, усилитель мощности), которые вносят свои искажения.

Подключение усилителя к магнитоле через разъем mini-ISO

Для реализации этой схемы подключения усилителя потребуется найти разъем mini-ISO, который следует подключить в пустующий слот на тыльной стороне штатной магнитолы автомобилей Лада.

Далее рекомендуется использовать высококачественные экранированные провода.

Главное преимущество этой схемы подключения — высокое качество звука.

Схемы подключения сабвуфера

Напомним, на сайте вы можете найти другие полезные инструкции по тюнингу автомобилей Лада.

Ключевые слова: магнитола лада гранта | магнитола лада калина | магнитола лада приора | магнитола лада веста

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

        Подключаем усилитель

      Подключение усилителя к штатной магнитоле

      Подключение усилителя к штатной магнитоле большинства автомобилей осуществляется в следующем порядке:

      1. Перед началом работы обязательно нужно отключить клеммы аккумулятора.
      2. От аккумулятора к усилителю протягивается красный провод +12В. Как можно ближе к аккумулятору нужно установить предохранитель.
      3. Черный провод (масса) подключается одним концом к металлической части кузова, а другим к усилителю.
      4. Усилитель подключается специальными проводами к динамикам и сабвуферу.
      5. Прокладывается проводка от магнитолы к усилителю с использованием специальных разъемов магнитолы. Она должна располагаться отдельно от штатной проводки во избежание появления помех.
      6. Надевать клеммы на аккумулятор нужно только после полного завершения установки.

      Усилитель располагается в салоне или багажнике автомобиля. Если он расположен в слишком узком пространстве, потребуется установка дополнительного охлаждения, так как во время работы усилитель сильно нагревается.

      Таким образом осуществляется подключение усилителя к магнитоле автомобиля Лада Приора, Гранта, а также Калина 2, Лансер 10 и многих других. Различия появляются только в последнем пункте, так как магнитолы имеют различные разъемы. Подключение осуществляется через разъемы магнитолы с обозначением ISO или mini-ISO.

      Так как различные модели магнитол имеют разное расположение разъемов, перед началом установки усилителя, необходимо ознакомиться со схемой их расположения. Ее можно найти в руководстве по эксплуатации приемника.

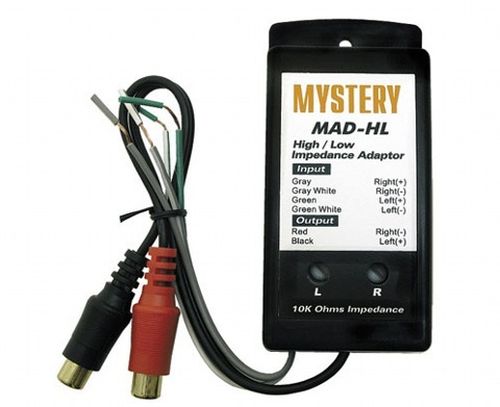

      Преобразователь для подключения усилителя к штатной магнитоле

      Другим способом подключения усилителя к штатной магнитоле является использование преобразователя. Это устройство, которое преобразовывает акустические выходы магнитолы в линейные.

      У использования преобразователя есть свои плюсы и минусы.

      Достоинства преобразователя для подключения усилителя к штатной магнитоле:

      • При этом не вносятся изменения в штатную магнитолу. Этот момент очень важен, особенно в течение срока гарантии магнитолы.
      • Низкая цена преобразователя.
      • Простота установки.
      • Надежность преобразователя, редкие поломки.

      Недостатки преобразователя для подключения усилителя к штатной магнитоле — возможность появления помех во время звучания. Как правило, если установка выполнена правильно с использованием качественной аппаратуры, помехи бывают настолько незначительны, что их очень трудно заметить.

      Каким бы способом не подключался усилитель к штатной магнитоле автомобиля, необходимо соблюдать при работе технику безопасности:

      • Использовать только качественные провода без повреждений;
      • Все места соединения проводов должны быть хорошо заизолированы;
      • Обязательно снять клеммы с аккумулятора перед началом работы и не надевать до полного завершения установки;
      • Перед началом установки ознакомиться со схемой расположения разъемов магнитолы.

      При правильной установке усилителя, он увеличивает мощность штатной магнитолы, улучшает качество воспроизводимого звука, устраняет помехи. Для того, чтобы как можно дольше наслаждаться качественным звучанием без помех, очень важно выбрать хорошее оборудование и проводку.

      17.01.2012 Быстрые ответы, Ответы на вопросы

      Можно, и не только по силовым проводам, так как на унифицированном разъеме головного устройства есть линейные выходы, предназначенные для этого. Другое дело, что они не являются привычными для всех гнездами под так называемые «Тюльпаны».

      Ниже рисунок распиновок этих разъемов.

      К сожалению сабовый выход не реализован, как не реализовано и управление им.

      Но это не является глобальной проблемой, так как имеющиеся выходы можно использоватьи для этих целей.

      При использовании контакта №3 — GND линейных выходов возможно появление фона на выходе усилителя при работающем двигателе. В этом случае просто не ставьте провода экранов линейных проводов на этот контакт, а закрепите их на минус или корпус магнитолы и фон пропадет…

      Надо отметить, что первый вариант головного устройства автомобиля Приора был гораздо скромнее и по функционалу и по характеристикам и по дизайну. Фото ниже:

      Для тех, кто ищет спецификацию разъемов следующее фото:

      Инструкция на автомобиль и соответственно внутри нее на магнитолу открыть здесь…

      Инструкция на магнитола Гранта норма (On Do)

      Инструкция на магнитола Приора новая, Гранта люкс

      Как подключить усилитель к магнитоле без тюльпанов

      Как подключить сабвуфер к штатной магнитоле?

      Есть три варианта подключения сабвуфера к штатной магнитоле: вывести линейный выход из него, воспользоваться отдельным высокоуровневым преобразователем или же подключиться к входам высокого уровня в усилителе. Рассмотрим их ниже.

      Первый вариант

      В первом варианте производится процедура, которую называют «выпаять линейники». При этом головное устройство снимается с автомобиля, разбирается, а с его платы выводятся линейные низкоуровневые выходы.


      Они выглядят как два обычных RCA-разъёма. После такой операции к ним можно подключать усилитель, а к усилителю — сабвуфер.

      Человек, далёкий от электроники, вряд сможет сделать такое самостоятельно. Поэтому проще снять головное устройство и отнести к людям, занимающимся ремонтом автомобильного аудио. После фразы «мне нужно выпаять линейники» обычно у специалистов вопросов не возникает.

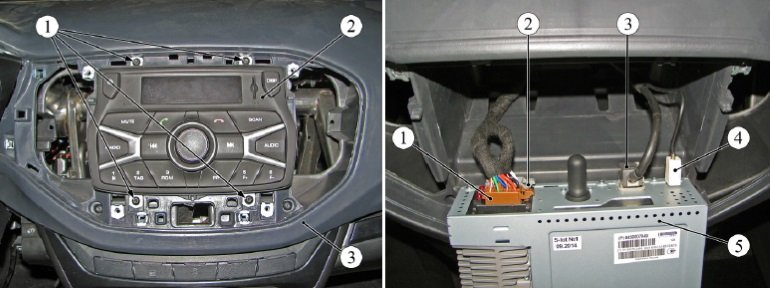

      Небольшой сложностью может быть процесс снятия штатной магнитолы. Сначала кажется, что это непосильная задача. На самом деле тут всё просто. Нужно всего лишь прочитать инструкцию, если она есть. Или найти на просторах интернета руководство по снятию ГУ. Часто люди выкладывают фотографии или видеозаписи, которые помогут вам в этом.

      Обычно для того, чтобы снять штатную магнитолу, нужно отсоединить переходную рамку, если есть такая необходимость. Затем, с помощью двух или четырёх спиц, которые вставляются в небольшие отверстия на магнитоле, отщёлкиваются фиксаторы и ГУ снимается. Вместо спиц можно использовать другие подручные средства, например, тонкие металлические полоски или что-то другое, в зависимости от модели головного устройства.

      Второй вариант

      Второй вариант ещё проще. За сумму, которая может составлять от $20 до $100, приобретается высокоуровневый преобразователь, представляющий из себя пластиковую коробочку с торчащими из неё проводами.


      С одной стороны — «тюльпаны», с другой — провода для акустики. Например:

      • Audio Control LC7i,
      • Connects 2,
      • Hollywood HLC 3,
      • Helix AFC Competition,
      • Helix AAC Active,
      • Carpower FGA 22HQ,
      • Stinger SG N12 и другие похожие модели.

      Потом нужно найти провода, идущие на задние динамики. Обнаружить их можно непосредственно на выходе из головного устройства. Чтобы узнать, что это нужные вам провода, ищите распиновку для вашей модели ГУ.

      Также их можно отыскать в области центральной стойки, перед их проходом в дверь, это будет даже проще. Провода для акустики подключаются к преобразователю с одной стороны. А «тюльпаны», с помощью межблочного кабеля, соединяются с линейным входом усилителя.

      Третий вариант

      Третий вариант — подключить провода, идущие к задним динамикам, к высокоуровневым входам на усилителе, если они есть в наличии. Если сабвуфер активный, то есть — со встроенным усилителем, входы высокого уровня в нём также могут присутствовать.

      Найти акустические провода, которые идут к задним динамикам можно так же, как и во втором варианте. Причём отрезать их полностью необязательно. Достаточно снять изоляцию и, без разрезания кабеля, подсоединить сабвуферный усилитель.

      Конечно, если динамики находятся в задней полке, а сабвуфер в багажнике, то лучше выбрать что-то одно. Совместная работа «саба» и задних динамиков не рекомендуется, так как низкочастотный динамик будет мешать полочным динамикам, ухудшая их звук.

      Если же динамики находятся в задних дверках, их можно не отключать, а сначала послушать.

      Важные моменты

      В конце резюмируем все главные аспекты, которые нужно соблюсти чтобы правильно и безопасно подключить усилитель:

      1. Подбирайте силовой кабель достаточного сечения, лучше с запасом.
      2. Правильно подберите предохранитель.
      3. Все контакты должны быть зачищены и крепко затянуты или обжаты (чем больше площадь контакта тем лучше).
      4. Выбивайте качественную медную проводку.
      5. Защищайте кабеля от повреждений с помощью дополнительной изоляции.
      6. Укладывайте акустическую и сигнальную проводку как можно дальше от силовой (питающей).
      7. Если у вас несколько усилителей и минус взят с кузова, то контакт для всех делайте в одной точке.
      8. Все подключения проводите на обесточенной системе (откинутой плюсовой клемме с АКБ).

      Когда автовладельцев не устраивает звучание автомобильной магнитолы, в автомобиль устанавливается дополнительное оборудование. Это могут быть следующие узлы:

      • Усилитель
      • Кроссоверы
      • Акустические системы
      • Сабвуфер

      Такой набор технических средств позволяет не только повысить громкость звучания, но намного повысить качество воспроизведения музыки. Вопрос, как подключить автомобильный усилитель, не прост, как кажется. В самом простом варианте используется УНЧ и две фронтальные колонки, обеспечивающие качественное стереофоническое звучание. Более сложный вариант подразумевает подключение двух фронтальных и двух тыловых акустических систем. Максимальная комплектация реализуется по схеме 4+1 и включает в себя четыре колонки и сабвуфер. Кроме того в автомобильной системе предусматриваются кроссоверы, которые являются регулируемыми фильтрами высоких и низких частот. Они так же выполняют функцию частотного разделения сигнала на отдельные динамики по каждому каналу.

      Часто при подключении бортовой электроники возникают различные проблемы. Обычно сложности возникают при подаче питания на выходное устройство и подстыковка к нему акустических систем. Подключение автомобильного усилителя можно выполнить самостоятельно, но для этого нужно иметь элементарные навыки в электротехнике и работе с инструментом. Чаще всего в динамиках прослушивается треск от работы системы зажигания, а звук в колонках искажённый с ограниченными высокими частотами. Причин, которые вызывают такие недостатки, может быть несколько. Часто на качество звука влияет плохое качество усилителя и колонок, когда технические средства приобретаются с рук, но бывает, что брендовая техника звучит очень плохо. Правильное подключение усилителя в авто позволит избавиться от всех проблем.

      Схема подключения сабвуфера к штатной магнитоле

      Схема подключения выглядит элементарно:

      — ГУ (провода, идущие на задние динамики, обозначаются на схемах, как RR+- и RL+-) — преобразователь сигнала — внешний усилитель.

      Если же используются высокоуровневые входы на усилителе, то ещё проще:

      — ГУ — усилитель. На усилителе входы высокого уровня обозначены, как Hi Level Input, Hi Input или Speaker Level Input.

      Как сделать сабвуфер своими руками

      Подключить усилитель в авто

      Чтобы знать, как правильно подключить автомобильный усилитель звука в машине нужно разбираться в маркировке соединительных кабелей. В автомобильных технических системах принято использовать американский стандарт сечения проводов – AWG. Там сечение провода меняется от самого тонкого «8Ga» — диаметром 3,2 мм до «0Ga» диаметром 8,2 мм. Есть ещё более тонкие провода, которые маркируются цифрами 10, 12 или 16, но в мощных звуковых устройствах они не используются. При выборе сечения провода учитывается так же длина рабочего отрезка. Так как звуковое оборудование часто размещается в багажнике автомобиля, то рассматривается длина проводов порядка 5 метров. При токе 20 ампер и длине рабочего отрезка 5 метров, нужно выбирать провод сечением «4Ga», что соответствует диаметру 5.18 мм. Сечение такого кабеля равняется 21,15 мм2.

      Установка сабвуфера на Солярис

      Установка сабвуфера

      , демонтаж
      магнитолы солярис
      ,
      подключение
      усилителя (моноблока),
      подключение
      усилителя.

      привет. подскажи, какого цвета провод REM и как он проходит? просто такая ситуация… не желаю снимать магнитолу. как то желал отыскать провод. знать бы его цвет хотя бы.

      Привет, желтоватый точно, помойму без всяких полос

      , если что иголкой проткни и прозвони на кузов мультиметром при выключеном зажигании и с вкл.

      Вот я поспешил, не дождался твоего ответа. Я запитался от желтоватого провода без всяких полос, однако усилитель отрубается, когда зажигание выкл, ГУ работает(((

      И вроде также у меня и по образу всех, чуток провернул ключ усилитель врубается однако приборы еще не загорнлись, позже еще провернуть то врубается зажигание и загараются лампочки, у тнбя так?

      Вот я поспешил, не дождался твоего ответа. Я запитался от желтоватого провода без всяких полос

      , однако усилитель отрубается, когда зажигание выкл, ГУ работает(((

      Почему стандартный вариант не подходит

      В штатной инструкции есть сведения о разъёмах, установленных на задней стенке магнитолы. Сигнальный разъём, который обозначен буквой «C», содержит три группы контактов. Группа «1-6» – как раз то, что нужно, чтобы подключать внешнее оборудование. Взяв сигнал с контактов 1 и 2, его можно подать на низковольтные входы, протянув проводник с «массой» от контакта 3. Такой вариант является стандартным.


      Распайка разъёма сенсорной магнитолы

      Однако, не спешите покупать клеммник, подходящий для указанного разъёма. Он нам не понадобится. Согласно отзывам, стандартный вариант подключения обладает недостатками:

      1. Любое внешнее устройство (усилитель) вместе с полезным сигналом получает высокочастотные наводки. Речь идёт об использовании разъёма C;
      2. Казалось бы, ВЧ-наводки не страшны для сабвуфера. Однако, соединив его входы с контактами 2/3, можно наблюдать следующий эффект: при запуске мотора, от динамика идёт гул.

      Указанные дефекты являются неустранимыми. Однако, никто не мешает использовать высоковольтные выходы (разъём B). Но так как сабвуфер снабжён низковольтным входом, потребуется выполнить согласование. Забегая вперёд, скажем: предполагается использование трансформатора.

      Нареканий к качеству продукции, выпускаемой , в действительности быть не может. Если подключать магнитолу вне кузова авто, указанные дефекты отсутствуют.

      Подготовка перед подключением

      Установка сабвуфера в машину далеко не десятиминутное дело. Для того чтобы сделать все правильно и качественно может потребоваться несколько часов. Прежде чем приступать к установке сабвуфера следует заранее приготовить инструменты и материалы, которые понадобятся в ходе работ. Нам понадобятся:

      • Провода для питания системы;
      • «Провода-тюльпаны»;
      • Плюсовой провод для соединения усилителя и автомагнитолы;
      • Предохранитель;
      • Конденсатор.

      Также потребуется ряд инструментов, без которых также не обойтись при установке сабвуфера:

      • Набор гаечных ключей;
      • Изолирующая лента;
      • Лезвие или ножик;
      • Стяжки;
      • Разводной ключ;
      • Кусачки и плоскогубцы.

      Установка сабвуфера на Солярис

      Установка сабвуфера

      , демонтаж
      магнитолы солярис
      ,
      подключение
      усилителя (моноблока),
      подключение
      усилителя.

      привет. подскажи, какого цвета провод REM и как он проходит? просто такая ситуация… не желаю снимать магнитолу. как то желал отыскать провод. знать бы его цвет хотя бы.

      Привет, желтоватый точно, помойму без всяких полос

      , если что иголкой проткни и прозвони на кузов мультиметром при выключеном зажигании и с вкл.

      Вот я поспешил, не дождался твоего ответа. Я запитался от желтоватого провода без всяких полос, однако усилитель отрубается, когда зажигание выкл, ГУ работает(((

      И вроде также у меня и по образу всех, чуток провернул ключ усилитель врубается однако приборы еще не загорнлись, позже еще провернуть то врубается зажигание и загараются лампочки, у тнбя так?

      Вот я поспешил, не дождался твоего ответа. Я запитался от желтоватого провода без всяких полос

      , однако усилитель отрубается, когда зажигание выкл, ГУ работает(((
