Как поменять бачок сцепления на газели?

Рабочий цилиндр сцепления на Газель

При всех плюсах сцепление на газель оставляет желать лучшего — это настоящая головная боль для каждого владельца. Ввиду несовершенства данного узла, не отличающего долговечностью и надежностью, приходится частенько его заменять, ремонтировать или регулировать. Радует здесь лишь то, что стоимость нового рабочего цилиндра сцепления не велика, а в ремонте нет ничего сложного: снимают рабочий цилиндр, разбирают, производится замена элемента и всё устанавливается обратно. Если же проблемно не полностью всё сцепление на газель, а дело в каких-то элементах цилиндра, то, к примеру, заменить диск не составит особого труда.

Но перед этим лучше всё же подумать, почему тот же диск сцепления сгорает и как в следующий раз этого избежать. Многие автомобилисты в ненастную зимнюю погоду садятся в сугроб и делают большую ошибку, упирая в пол педаль газа и спаливая тем самым диск сцепления. А ведь можно было просто подложить ветки под колеса. Летом тоже частенько слышишь сумасшедший визг шин — привычка газовать с места? А как итог — сгоревший диск сцепления. Да при том диск так сгорает, что металл синеет, что первый признак его хрупкости и тонкости. Конечно же, о нормальном сцеплении здесь не может быть и речи.

Замена диска производится следующим образом:

  • отсоединяется от коробки переключения передач карданный вал;
  • снимается коробка передач;
  • отворачивается и снимается картер сцепления;
  • отворачивается 6 болтов, снимается корзина сцепления и диск;
  • устанавливается новый диск, используя центрирующую вставку;
  • собирается всё в обратной последовательности (на диск устанавливается корзина, затягиваются болты, ставится картер, снова затягиваются болты и т.д.).
  • система прокачивается.

Чтобы удобно было диагностировать и ремонтировать сцепление на газель, машину лучше загнать на эстакаду, подъемник или смотровую яму. Также придвиньте ближе гаечный ключ на 17, отвёртки и торцевые головки на 10 и на 13.

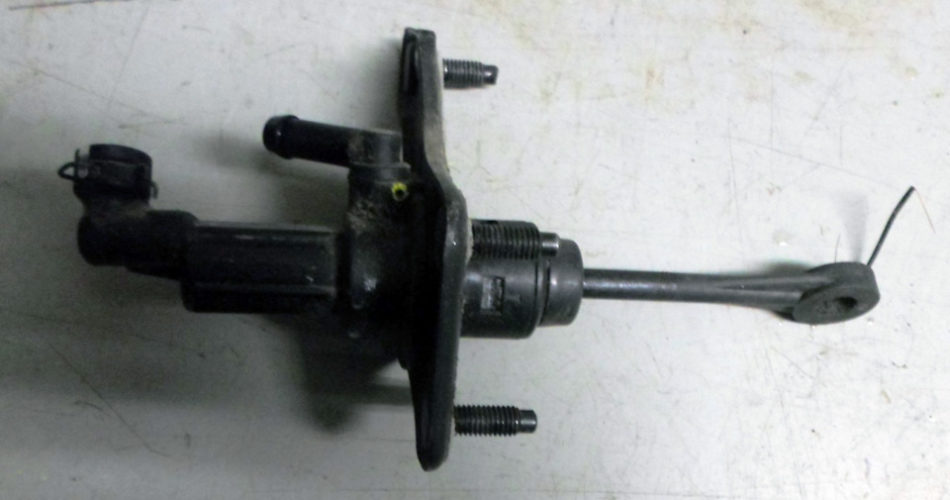

Рабочий цилиндр сцепления Газель

Замена рабочего цилиндра сцепления

Перед тем как снять рабочий цилиндр на ГАЗели следует шприцом выкачать гидравлическую жидкость, а ещё для удобства убрать расширительный бачок. Далее:

  • с помощью головки на 10 нужно открутить гайки, закрепляющие бочок сцепления (откуда была ранее откачена жидкость) и снять шланг;
  • отсоединяется алюминиевая трубка, которая соединяет главный цилиндр, откручиваются головкой на 13 две гайки, закрепляющие главный цилиндр, вынимаем его;
  • 17-м ключом отсоединяем шланг, связывающий рабочий цилиндр сцепления, также выкручиваем 2 закрепляющие гайки головкой на 13 и вынимаем рабочий цилиндр;

После демонтажа рабочий цилиндр осматривается на наличие повреждений и по возможности ремонтируем: разбирается сцепление на газель, меняются старые манжеты на новые и устанавливается новый пыльник. Если ремонт невозможен, покупается новый рабочий цилиндр, на который накручивается гайку при том же расстоянии, что был на старой детали. Собирается сцепление на газель в обратной последовательности, не забывая сменить также алюминиевые трубки и в итоге прокачать как следует систему.

Цилиндр выключения сцепления на Газель

Прокачивают рабочий и главный цилиндры производят следующим образом:

  • заливают тормозную жидкость в бачок до краев и отворачивают до конца штуцер;
  • нажимают 4-5 раз на педаль сцепления (чтобы по системе трубок пошла жидкость) и фиксируют её;
  • штуцер закручивают, вновь выжимают педаль 4-5 раз, фиксируют её в выжатом положении;
  • на штуцер одевают трубку и опускают в бутылку, куда налита тормозная жидкость, откручивают штуцер для спуска воздуха;
  • повторяю все шаги снова и снова, пока в системе практически не останется воздуха;
  • при необходимости подливают в бачок тормозную жидкость.

Сцепление на газель нуждается в замене гидравлической жидкости как минимум 1 раз в 2 года, ведь она гидроскопична, что служит образованию ржавчины в системе.

Важно! Всегда лучше предупредить аварию из-за неисправных деталей, так что лучше чаще осматривать и вовремя поменять, по вашему мнению, не совсем правильно работающие рабочий и главный цилиндры, чтобы на трассе машина резко не вышла из строя. Тем более мелкий ремонт сможет провести каждый новичок, потратив на работу от силы часа 2. После того как произведена замена или отремонтировали рабочий и главный цилиндры сцепления, не забываем отрегулировать педаль сцепления.

Как регулировать сцепление на газель

Регулировка сцепления — дело не сложное, для этого нужна будет только линейка, но в начале проводим диагностику. Самое простое — следить за уровнем жидкости в бачке. Иногда поломка происходит из-за утечки жидкости в результате протертой манжеты или проблем с поршнем. Контролируем, чтобы в системе не было потеков, что чаще всего обнаруживается на корпусе рабочего или главного цилиндров. Могут появляться протечки и на стыках шлангов, которые соединяют систему.

Если вы пытаетесь начать движение, а педаль сцепления западает, при переключении передач слышатся шумы, появляются рывки и удары то следует завести двигатель, медленно отпустить сцепление на газель и плавно трогаться с места. Машина не трогается? Значит больше нормы ход педали. Линейкой измеряем расстояние от пола до резиновой накладки на педали и смотрим, не выше ли оно нормы в 14-16 см, а если выше — регулируем: сцепление регулируется законтрогаеным болтом, что находится под капотом где оканчивается трос. Гайку на болте поворачивают, достигая нужного размера хода педали. Если нужно увеличить ход — закручиваем гайку, если уменьшить — отвинчиваем.

Как отрегулировали сцепление на газель — проверяем, нажав на педаль сцепления раза 3, и опять измеряем расстояние от педали до пола. Так повторяем до достижения нужного расстояния. Но вообще, перед регулировкой стоит полистать мануал, где описано как правильно обслуживать и ремонтировать сцепление на газель.

Как заменить сцепление на ГАЗели

Сцепление – один из важных автомобильных механизмов, благодаря которому автомобиль имеет возможность плавно тронуться с места и менять передачи во время движения. Поскольку этот узел постоянно и сильно нагружен, достаточно часто требуется его ремонт или полная замена. В особенности это касается автомобилей, предназначенных для грузоперевозок. Если говорить про отечественные автомобили, то лидером по количеству поломок сцепления можно назвать ГАЗель.

Предназначенная для бизнеса, она постоянно подвергается высоким нагрузкам, что неизбежно сказывается на сцеплении, которое выходит из строя с завидной регулярностью. Самое неприятное в том, что в большинстве случаев поломку этого узла устранить невозможно, что приводит к необходимости менять его полностью. Сделать это можно самостоятельно, тем более, что мотор снимать при этом не придется.

Как понять, что сцепление требует замены

Существует много симптомов того, что сцепление работает некорректно, и для того чтобы самостоятельно определить необходимость замены, особыми знаниями обладать не требуется.

  1. Плохое переключение передач.
  2. При смене передач появляется посторонний шум любого характера.
  3. Самопроизвольное выключение передач.
  4. Шум в коробке при движении.

Если все работы выполняются самостоятельно, перед заменой сцепления на ГАЗели, требуется провести небольшую подготовительную работу. Прежде всего нужно подыскать помещение с подъемником или удобной ямой. Для работы пригодится набор инструментов – ключи и отвертки.

Этапы выполнения работ

Замена сцепления на ГАЗели своими руками начинается с работ по демонтажу. Автомобиль в это время должен уже находиться на яме или подъемнике. У рычага передач поднимается уплотнитель и отворачивается колпак, расположенный у его основания. После этого рычаг можно будет выдернуть, приложив некоторое усилие. От него следует отсоединить буквально все, от коробки отключаются провода «стопачей» и трос спидометра. Работы в кабине окончены, можно спускаться под автомобиль.

Читайте также  Что значит аудиоподготовка на гранте?

Все работы по замене сцепления на ГАЗель следует проводить аккуратно, чтобы не повредить расположенные рядом узлы.

Этап 1

Рабочий цилиндр соединен со стартером – в первую очередь потребуется рассоединить их. Освобожденный цилиндр поднимается вверх вместе с толкателем, шланг при этом снимать с него не надо. Если осуществляется замена вилки сцепления на ГАЗель, то основную часть работы можно считать оконченной, поскольку появилась возможность ее снять, отвернув всего один болт. После этого снимается нижняя часть картера, станет виден кронштейн, служащий для соединения труб глушителя – его потребуется снять.

Этап 2

Теперь требуется снять коробку. Сделать это можно отвернув ее крепежи. Снимается она вместе с самой муфтой. Уплотнители, расположенные между картерами сцепления и коробки, демонтируются. Далее можно попробовать отыскать на маховике мотора и кожухе нажимного специальные отметки для совмещения. Их там может и не быть, тогда стоит нанести их самостоятельно. Кожуха и маховик отворачиваются, при этом необходимо постепенно проворачивать коленвал вручную. Это этап замены дисков сцепления на ГАЗели – их можно извлечь через люк.

Этап 3

Теперь доступна замена главного цилиндра сцепления ГАЗели, если это не нужно, то его можно просто снять, отсоединив с него шланг и слив весь состав. Правда, потребуется рассоединить толкатель с педалью – выполняется это элементарно. Монтаж другого узла, естественно, проводится в обратном порядке. В шарикоподшипник первичного вала заблаговременно добавляется новая смазка. При установке кожуха не стоит забывать про то, что метки – родные или нанесенные самостоятельно, обязательно следует совместить.

На этом основной этап работ по самостоятельной замене сцепления на ГАЗель можно считать завершенным. Но помимо замены, требуется и регулировка сцепления ГАЗели. Для проведения центровки диска и коленвала применяется специальный инструмент. Она вставляется в ведомый диск, имеющий особое отверстие, следя за тем, чтобы используемый инструмент вошел и в отверстие подшипника на маховике. Как это выполняется на практике можно посмотреть на видео:

Почему ломается сцепление

Причинами выхода из строя этого необходимого узла могут становиться различные факты, но чаще всего среди причин этого можно выделить следующие:

  • «рывок» с места при высоких оборотах;
  • удерживание педали сцепления нажатой при движении категорически запрещено всеми автопроизводителями;
  • изначально низкое качество деталей, использованных при сборке.

Отдельно стоит отметить чрезмерно интенсивную эксплуатацию, что так характерно для отечественных машин марки ГАЗель. Достаточно часто диссонанс в работу сцепления вносят «криворукие» механики, которые могут установить промасленный случайно диск, что приведет к проскальзыванию – в этом случае поможет лишь их замена.

Но далеко не в каждом случае требуется менять весь узел. Нередко требуется замена рабочего цилиндра сцепления – этот узел также работает с достаточно высокими нагрузками. Проблемы со сменой передач или торможением возникают при завоздушивании системы. В этом случае помогает проверка всего трубопровода и прокачка системы. Если же проблема снова возвращается, следует обратить внимание на бачок. Его можно достаточно легко повредить, тогда поможет замена бачка сцепления на ГАЗель.

Как поменять бачок сцепления на газели?

Сцепление Газель NEXT с двигателем Cummins ISF2.8 однодисковое, сухое, с центральной диафрагменной пружиной, с гидравлическим приводом. Подшипник выключения сцепления Газель NEXT находится в постоянном контакте с лепестками диафрагменной пружины. Свободный ход вилки выключения сцепления не регулируется.

Устройство диафрагменного сцепления Газель NEXT с двигателем Cummins ISF2.8, гидравлический привод сцепления, замена тормозной жидкости и прокачка гидропривода сцепления.

Картер сцепления, отлитый из алюминиевого сплава, прикреплен к блоку цилиндров двигателя Cummins ISF2.8 болтами. Нажимной диск соединен с кожухом пластинами, которые одной стороной приклепаны к кожуху, а другой — к нажимному диску.

Диафрагменная пружина тарельчатого типа с прорезями,установленная между нажимным диском и кожухом, зажата двумя опорными кольцами. Ведомый диск состоит из ступицы с гасителем крутильных колебаний и диска с фрикционными накладками. Фрикционные накладки приклепаны к пластинчатым пружинам диска заклепками.

Внешний вид в разрезе диафрагменного сцепления Газель NEXT с двигателем Cummins ISF2.8.

Гидравлический привод выключения сцепления Газель NEXT с двигателем Cummins ISF2.8 состоит из:

— Главного цилиндра.
— Рабочего цилиндра.
— Педали сцепления.
— Трубопровода гидропривода выключения сцепления.
— Соединительного шланга.

Педаль сцепления Газель NEXT с двигателем Cummins ISF2.8 соединена с главным цилиндром с помощью толкателя, который снабжен регулировочным узлом. В исходное положение педаль возвращает пружина. Датчик информирует электронный блок системы управления двигателем Cummins ISF2.8 о положении педали сцепления в каждый конкретный момент.

Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость DOT-4.

Устройство гидравлического привода выключения сцепления Газель NEXT с двигателем Cummins ISF2.8.

Замена тормозной жидкости в гидроприводе выключения сцепления Газель NEXT с двигателем Cummins ISF2.8.

Ввиду того, что гидропривод выключения сцепления Газель NEXT с двигателем Cummins ISF2.8 и рабочая тормозная система автомобиля объединены одним бачком, замена рабочей жидкости в гидроприводе выключения сцепления происходит при смене тормозной жидкости в гидроприводе тормозов.

Согласно рекомендации завода-изготовителя заменять жидкость следует через 30 000 километров пробега или 2 года эксплуатации. В зависимости от того, что наступит раньше. В гидроприводе выключения сцепления Газель NEXT с двигателем Cummins ISF2.8 используется тормозная жидкость DOT-4.

Эта жидкость гигроскопична (быстро впитывает влагу из воздуха). Образовавшийся в главном и рабочем цилиндрах конденсат вызывает коррозию деталей и отказ гидропривода, поэтому рекомендуем заменять тормозную жидкость раз в 2 года независимо от пробега.

Порядок замены тормозной жидкости в гидроприводе выключения сцепления Газель NEXT с двигателем Cummins ISF2.8.

1. Снимите защитный колпачок с клапана для удаления воздуха рабочего цилиндра сцепления.
2. Наденьте на клапан шланг и опустите его конец в емкость с небольшим количеством тормозной жидкости. Попросите помощника резко нажать на педаль сцепления четыре-пять раз с интервалом одна-две секунды. Затем удерживать ее нажатой.
3. Выверните клапан на 3/4 оборота. Из шланга в емкость будет вытекать старая (грязная) тормозная жидкость. Как только жидкость перестанет вытекать, заверните клапан выпуска воздуха.

Постоянно следите за уровнем тормозной жидкости а бачке, не допуская ее снижения до метки «MIN» на стенке бачка. Так как при более низком уровне вы можете не заметить момент полного осушения секции гидропривода выключения сцепления в бачке и в систему попадет воздух. В этом случае гидропривод придется прокачивать. При необходимости доливайте новую тормозную жидкость. Таким образом обеспечивается постепенное вытеснение старой жидкости новой без осушения гидросистемы.

4. Повторяйте операцию 2 и 3 до полной замены жидкости в приводе. Из шланга должна вытекать чистая тормозная жидкость без пузырьков воздуха.
5. После замены рабочей жидкости обязательно наденьте защитный колпачок на клапан выпуска воздуха.
6. Долейте тормозную жидкость до уровня 15-20 мм от верхней кромки бачка. Закройте бачок пробкой.

Читайте также  Есть ли оцинковка на гранте?

Прокачка гидропривода выключения сцепления Газель NEXT с двигателем Cummins ISF2.8.

Если сцепление при нажатой до упора педали выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидропривод сцепления попал воздух. Удалите его прокачкой гидропривода. Кроме того, прокачку выполняют при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с разгерметизацией.

Прокачивают гидропривод выключения сцепления Газель NEXT с двигателем Cummins ISF2.8 теми же приемами, что и при замене тормозной жидкости в гидроприводе выключения сцепления. Критерием завершения прокачки является прекращение выхода пузырьков воздуха из клапана для выпуска воздуха на рабочем цилиндра гидропривода выключения сцепления.

Если воздух из гидропривода выключения сцепления удален полностью, полный ход наружного конца вилки выключениясцепления должен быть 21,5-23,5 мм. Если это не так, повторите прокачку.

Во время прокачки гидропривода периодически проверяйте уровень тормозной жидкости в бачке главного тормозного цилиндра. Не допускайте падения уровня жидкости в бачке ниже 25 мм от дна бачка. Своевременно доливайте жидкость. Иначе при осушении дна бачка в систему попадет воздух и прокачку придется повторять заново.

Сцепление Газели, описание и принцип работы.

Как отрегулировать сцепление на ГАЗели, чтобы стало удобнее управлять автомобилем? Это один из многих вопросов, которые задают их владельцы. Существует много проблем, с которыми сталкиваются владельцы этой машины, но одним из самых проблемных узлов является сцепление. Как узел отрегулировать, стоит ли его ремонтировать или лучше заменить на другой?

Сцепление для автомобиля Газель

Сцепление Газель Некст KRAFT (КРАФТ) на W00240E ЗМЗ 402-405-406-409


Kraft (Крафт) Некст применяемость ЗМЗ 402 405 406 409 (корзина сцепления, плюс диск сцепления, плюс выжимной подшипник)

Прежде всего детали комплекта производятся в Турции. Во всяком случае качество поддерживается на достаточно высоком уровне. Не содержит асбест. Кроме того выжимной подшипник одет на массивную стальную муфту. Подходит на Газель Некст с двигателями ЗМЗ-405-409. В итоге отзывы водителей положительные.

Цена 7000 руб.

Как сделать качественную замену

Регулировка сцепления ВАЗ 2109

Проведение мелкого ремонта, замены вилки сцепления, включая регулировку его педали, не потребует больших временных затрат. При наличии качественных деталей, к примеру, производства Сакс или Крафт, на замену уйдет всего около 2 часов.

Сцепление Газели требует правильного обращения и своевременной замены в результате частого ремонта и регулировки. Замена узла целиком необходима не в каждом случае. Этапы проведения замены зависят от марки автомобиля Газель, определяемой двигателем, к примеру, Cummins ЗМЗ 406 и 405 и т.д.

В комплекте сцепления должна быть предусмотрена вилка, диск, шланг гидропривода, РЦС, ГЦС, корзина сцепления, выжимной подшипник, цена которых от производителя ниже стоимости деталей, предлагаемых сетевыми магазинами. После проведения диагностики может потребоваться заменить только рабочий цилиндр сцепления, действующий при достаточно высоких нагрузках. В отдельных случаях следует решить проблему со сменой коробки передач, обнаруженную в результате диагностики системы.

Иногда может потребоваться проведение проверки трубопровода полностью, а также прокачка системы. Причиной нарушения может оказаться повреждение бачка, входящего в комплект сцепления на Газель.

Причины поломки сцепления

Замена сцепления может потребоваться в результате интенсивной эксплуатации автомобиля Газель и при возникновении следующих ошибок:

Процесс замены сцепления на Газели

  1. При сборке использовались детали низкого качества.
  2. Педаль сцепления удерживалась в процессе движения в нажатом состоянии, что категорически запрещается изготовителями.
  3. Производились рывки с места при высоких оборотах.

Для увеличения срока службы сцепления Газели надежной будет установка деталей, выпускаемых производственной фирмой Sachs. Они рекомендованы производителем, поскольку являются надежными и прошедшими испытания на совместимость установки с трансмиссией и двигателем. В одинаковых условиях сцепление Sachs, в отличие от деталей другого производителя, будет служить дольше. Распространенный аналог сцепления Газель Бизнес, выпускаемый фирмой Крафт, имеет не только хорошее качество, но и достаточно низкий процент брака. Наиболее частыми причинами обращения владельцев Газелей в сервисные службы являются неисправности, связанные с приводом выключения сцепления.

Среди основных проблем выделяют:

  • течь главного цилиндра сцепления Газели (ГЦС);
  • уход тормозной жидкости из бачка ГЦС;
  • течь рабочего цилиндра сцепления (РЦС);
  • перепускание манжеты ГЦС;
  • погнутый либо выпавший шток рабочего цилиндра и др.

Бережная эксплуатация автомобиля не предполагает каких-либо рывков, а только наличия условий, позволяющих плавно трогаться с места и осуществлять замену передачи при движении авто. Чаще всего замена сцепления требуется грузовым автомобилям. Предназначенный для бизнеса автомобиль Газель требует повышенного внимания к этому узлу, устранение поломок в котором зачастую не является возможным. Поскольку замена устройства не требует снятия мотора, выполнить ремонт сцепления или произвести установку новых деталей можно самостоятельно.

Усиленное сцепление Газель Некст KRAFT (КРАФТ) W04240D ЗМЗ 402-405-406-409

Усиленный комплект Kraft (Крафт) ЗМЗ 402 405 406 409 (корзина сцепления, плюс диск сцепления, плюс выжимной подшипник)

Усиленный комплект Крафт. Применяемость: Газель Некст с двигателями ЗМЗ 402-406-405-409. Качество на достаточно высоком уровне. Не содержит асбест. Выжимной подшипник одет на массивную стальную муфту. Отзывы водителей положительные.

Цена 7500 руб.

Сцепление Газель KRAFT (КРАФТ) W01240Q Chrysler (Крайслер)

Комплект Kraft (Крафт) Газель Chrysler Крайслер (корзина сцепления, плюс диск сцепления, плюс выжимной подшипник)

Прежде всего детали комплекта Kraft для двигателя Крайслер 2.4 производятся в Турции. В результате качество на достаточно высоком уровне. Кроме того не содержит асбест. Более того выжимной подшипник одет на массивную стальную муфту. В итоге отзывы водителей положительные.

Цена 7500 руб.

Замена (установка, снятие) сцепления на Газели

При разборке сцепления необходимо отсоединить трубопроводы, при этом в отверстия необходимо установить заглушки, что бы избежать попадания грязи. При сборке заглушки снимаются перед тем как присоединять трубопроводы.

Снятие сцепления производится в следующей последовательности:

— отключить и отсоединить колодки проводов заднего хода и датчика скорости;

— отсоединить от картера сцепления рабочий цилиндр вместе с кронштейном, не отсоединяя цилиндр от трубопровода приподнять его вверх и зафиксировать в этом положении;

— открутить болт который крепит рамку чехла вилки сцепления и снять вилку;

— отсоединить и снять кардан;

— на задний картер коробки поставить заглушку, что бы масло из коробки не выливалось;

— вынуть рычаг переключения передать и снять коробку вместе с муфтой выключения сцепления;

— от картера сцепления отсоединить кронштейн выпуска газов.

— снять сам картер сцепления;

— отсоединить нажимной и ведомый диски и снять их.

Для установки сцепления на газель необходимо:

ВНИМАНИЕ

Сторона ведомого диска с надписью «GEARBOX — SIDE» при установке должна смотреть к нажимному диску.

Произвести установку ведомого и нажимного дисков, для этого нужно частично ввернуть болты крепления с их шайбами и отцентрировать ведомый диск с помощью оправки, после произвести затяжку болты крепления, при этом нужно учитывать следующее:

Сцепление Газель Zaset KS-012 (Польша) ЗМЗ 405-406-409

Сцепление Газель Zaset KS-012 Польша ЗМЗ 405 406 409 (корзина сцепления, плюс диск сцепления, плюс выжимной подшипник)

Читайте также  Какой клиренс у дэу матиз?

Детали комплекта производятся в Польше. Разработан он был в свою очередь изначально для микроавтобусов Nysa 522, оборудованных двигателями ЗМЗ-402. Затем детали в итоге были подобным образом конструктивно изменены для двигателей ЗМЗ-405-406-409. Качество во всяком случае на достаточно высоком уровне. Кроме того выжимной подшипник одет на стальную направляющую муфту. Комплект считается умеренно мягким. В итоге отзывы водителей положительные.

Цена 6500 руб.

Вилка сцепления на Газель дв. ЗМЗ 405-406-409

Вилка сцепления ЗМЗ 405 406 409

Цена 400 руб.

Возможные неисправности

На самом деле при замене сцепления рекомендуется заранее приготовить первичный вал от КПП. Вал поможет отцентрировать диск сцепления и затем безусловно уже затянуть крепёжные болты корзины. Однако гидравлический привод сцепления необходимо периодически внимательно осматривать. Кроме того возможно подтекание тормозной жидкости из главного цилиндра сцепления. Необходимо заменить манжеты поршня главного цилиндра сцепления. Все же рекомендуется заменить весь главный цилиндр сцепления газель в сборе. Так как в нем установлены с завода, как правило, манжеты из бензо масло стойкой технической резины. Аналогично выглядит ситуация и с рабочим цилиндром сцепления. Что же на самом деле касается выжимного подшипника, выход его из строя сопровождается характерным свистом при нажатии на педаль сцепления. Придётся во всяком случае снимать КПП, что бы добраться до выжимного подшипника. При его замене более того рекомендуется сразу заменить и вилку сцепления. Всем добра и удачи на дорогах.

Схема презда на склад ПАРКМОТОРС. Москва. тел: 8-916-119-99-08

Сцепление Некст. Cummins Газель Камминз.

Сцепление Газели, описание и принцип работы.

Сцепление, применяемое автомобиле газель, сухое, постоянно замкнутое, однодисковое, состоит такое сцепление из двух основных частей: это нажимной диск в сборе с кожухом и ведомого диска с фрикционными накладками.

Управление сцеплением производится с помощью привода выключения, который состоит (педаль выжима, главный и рабочий цилиндры, трубопровод), а так же и механизмом выключения (вилка выключения сцепления и муфта выключения с подшипником в сборе).

Сцепление и механизм его выключения располагаются в картере 1(см.рис выше). Центрирование картера относительно оси коленчатого вала производится с помощью двух штифтов, запрессованных в картер маховика двигателя.

Кожух нажимного диска крепится к маховику с помощью специальных центрирующих болтов. Между диском и маховиком с помощью диафрагменной пружины зажат ведомый диск с фрикционными накладками. Шлицевой конец первичного вала коробки передач входит в ступицу ведомого диска. Сцепление в данном положении включено при этом крутящий момент передается с двигателя коробку передач.

Выключение сцепления производится путем нажатия на педаль сцепления, при этом муфта нажимает на концы лепестков диафрагменной пружины нажимного диска и нажимной диск отходит от ведомого диска, освобождается ведомый диск и прекращается передача крутящего момента с двигатель на коробку передач.

Привод выключения сцепления на автомобиле газель — гидравлический, который состоит из выжимной педали 19 (см.рис выше), которая установлена в кабине на съемном кронштейне 16 (см.рис выше), главного и рабочего цилиндров и трубопровода.

Кронштейн с педалью сцепления крепится четырьмя болтами на щитке переда кабины. К выжимной педали шарнирно крепится проушина толкателя 21 главного цилиндра. На кронштейне выжимной педали крепится выключатель 18 сигнала положения выжимной педали сцепления.

Привод сцепления передает усилие, создаваемое водителем при нажатии на педаль, к механизму сцепления для его выключения, что обеспечивает плавное выключение сцепления и свою очередь нагрузку на детали трансмиссии и повышает комфортабельность при вождении автомобиля.

Главный гидравлический цилиндр сцепления 12 крепится помощью двух болтов к щитку передка кабины. Главный цилиндр соединяется шлангом 11 с баком главного цилиндра тормозов, герметичность соединений это шланга обеспечивается установкой хомутов 13 (см.рис выше) крепления.

Рабочий цилиндр сцепления газели 26 (см.рис выше) устанавливается на кронштейне 8 который расположен на картере сцепления и упирается толкателем в вилку сцепления. Для того что бы удалить из привода воздух на рабочем цилиндре нужно ввернуть клапан 10(см.рис выше), который закрывается резиновым колпачком.

Трубопровод сцепления 22, который соединяет главный и рабочий цилиндры, имеет легкосъемное крепление и крепится специальными скобами к кабине.

Для выключения сцепления перемещение Б конца вилки при прокаченной системе должно составлять 21,5-23,5 мм.

Как поменять бачок сцепления на газели?

Как правильно прокачать сцепление?

Сообщение N3ko » Сб мар 26, 2011 16:59 pm

Re: Как правильно прокачать сцепление?

Сообщение Серый » Сб мар 26, 2011 17:06 pm

Re: Как правильно прокачать сцепление?

Сообщение СержНовоч » Сб мар 26, 2011 20:50 pm

Re: Как правильно прокачать сцепление?

Сообщение Power » Сб мар 26, 2011 21:36 pm

Re: Как правильно прокачать сцепление?

Сообщение N3ko » Вт мар 29, 2011 17:35 pm

Всё, прокачал просто тупо нажимая на педаль. Качал, дал постоять, еше прокачал, еще дал постоять, потом уехал и через 2 часа еще раз прокачал и проверил. Все работает.

Только о чем говорит потемнение цвета тормозухи в бачке сцепления?

Re: Как правильно прокачать сцепление?

Сообщение СержНовоч » Вт мар 29, 2011 19:54 pm

Re: Как правильно прокачать сцепление?

Сообщение N3ko » Ср мар 30, 2011 22:01 pm

Re: Как правильно прокачать сцепление?

Сообщение Xoxlov » Ср мар 30, 2011 22:04 pm

Re: Как правильно прокачать сцепление?

Сообщение Серый » Ср мар 30, 2011 22:19 pm

Re: Как правильно прокачать сцепление?

Сообщение Лосяш » Чт мар 31, 2011 10:00 am

Re: Как правильно прокачать сцепление?

Сообщение александр 75 » Чт мар 31, 2011 11:32 am

Re: Как правильно прокачать сцепление?

Сообщение TANKER » Чт мар 31, 2011 18:13 pm

Re: Как правильно прокачать сцепление?

Сообщение Юра » Чт мар 31, 2011 20:21 pm

Re: Как правильно прокачать сцепление?

Сообщение Серый » Чт мар 31, 2011 21:03 pm

Re: Как правильно прокачать сцепление?

Сообщение N3ko » Сб апр 02, 2011 23:05 pm

Re: Как правильно прокачать сцепление?

Сообщение СержНовоч » Вс апр 03, 2011 7:27 am

Re: Как правильно прокачать сцепление?

Сообщение Серый » Вс апр 03, 2011 7:55 am

Re: Как правильно прокачать сцепление?

Сообщение тимоха » Вс апр 03, 2011 16:32 pm

Re: Как правильно прокачать сцепление?

Сообщение Hellone » Пн авг 15, 2011 0:27 am

Re: Как правильно прокачать сцепление?

Сообщение 45-45 » Пн авг 15, 2011 20:13 pm

Re: Как правильно прокачать сцепление?

Сообщение Hellone » Пн авг 15, 2011 20:34 pm

Re: Как правильно прокачать сцепление?

Сообщение дядя вова » Пн авг 15, 2011 22:43 pm

Re: Как правильно прокачать сцепление?

Сообщение Серый » Вс май 27, 2012 20:40 pm

Re: Как правильно прокачать сцепление?

Сообщение дядя вова » Вс май 27, 2012 21:38 pm
