Как заменить трапецию дворников на калине?

Лада Калина Хэтчбек Супругамобиль › Бортжурнал › Ремонт трапеции дворников (замена втулки). Подробная пошаговая инструкция.

Всем привет! В общем, как-то так сошлись звезды, что именно в обычное понедельничное утро, когда шел обычный Питерский ливень и я спокойно ехал на работу, случился конфуз. Перестал работать водительский дворник (щетка стеклоочистителя). Друзья, это непередаваемые ощущения, когда тебе ехать до работы еще 5 км., ты едешь в достаточно быстро движущемся потоке и… ты перестаешь что либо видеть через лобовое стекло, потому-что льет как из ведра:) В общем, тихонечко остановился на аварийке, открыл капот, понял что слетел с трапеции водительский дворник, почесал репу и… поехал дальше, делать то нечего, на работу опаздывать нельзя. По приборам доехал, но эта поездка доставила мне море эмоций, пару раз чуть тётушку Сирануш не наделал, но в итоге все без особых приключений)
Поскольку ранее я встречался с проблемами похожего рода у друзей/знакомых, тактика действий мне была в общем и целом понятна. Конечно, на всякий случай загуглил, что и как делать, какие втулки покупать.
Так как вечером дождь прекратился и светило слепящее солнце, решено было доехать до дома, купив по пути втулки, и спокойно все сделать.
Сейчас я хочу Вам пошагово рассказать, что и как в этом случае делать, так сказать обобщу информацию из открытых источников и из своего опыта.

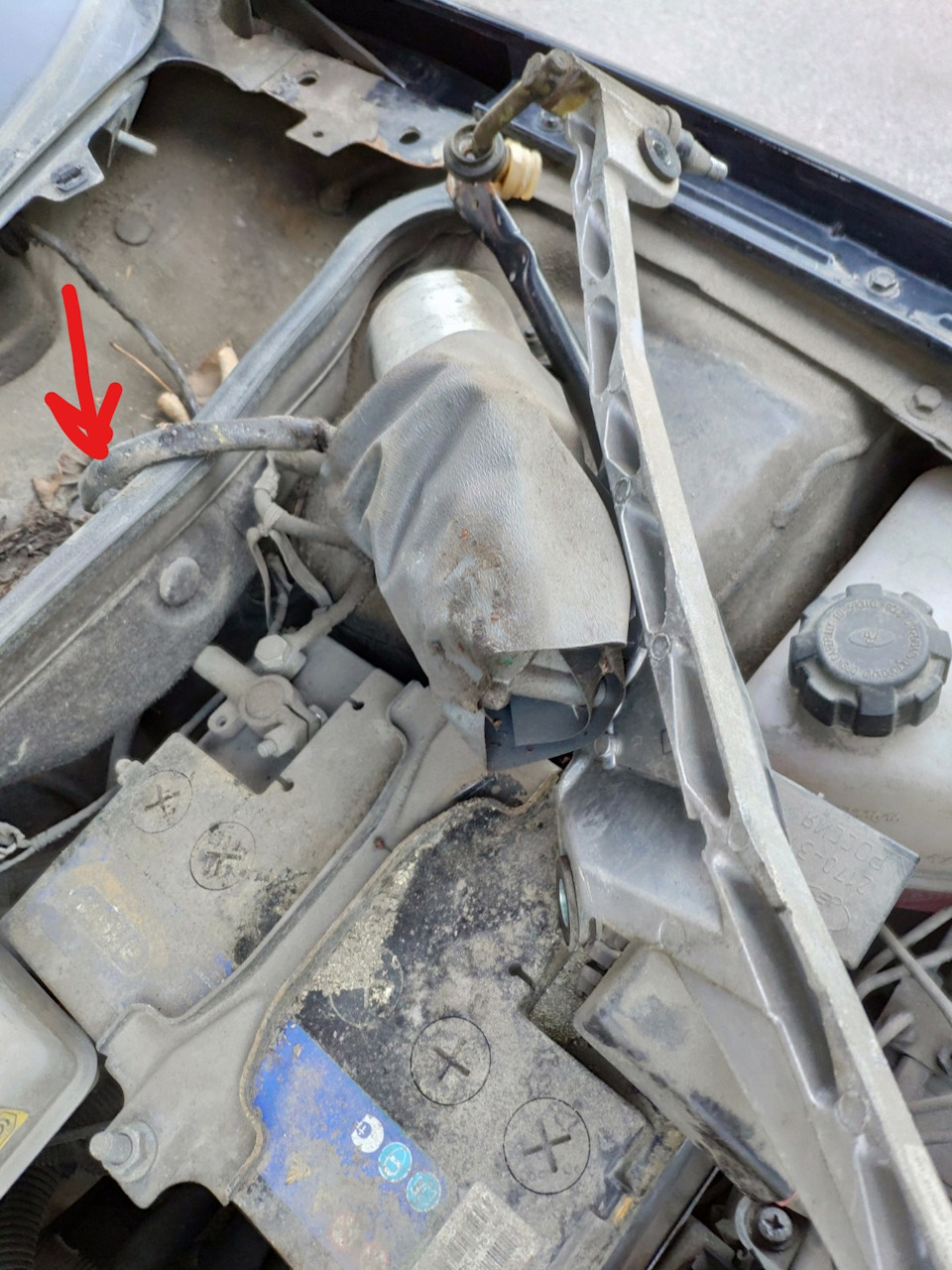

Шаг 1. Открываем капот, видим вот такую картину, тихо материмся про себя и чешем репу.
Скажу сразу, что фото сделано уже после удаления старой втулки (путем кусачек и пассатижей) и с примеренной новой. По опыту скажу — старую проще удалять уже на снятой трапеции.

Шаг 2. Для доступа к самой трапеции необходимо снять пластиковые накладки.

Здесь все просто — болты у нас ТОРКС. Берем отвертку, откручиваем сначала с пассажирской стороны, потом с водительской. Совет — 1 болт, самый крайний со стороны пассажира откручивать проще при закрытом капоте. Далее просто вынимаем пластик и кладем его аккуратненько на газончик) С самими дворниками все тоже просто — снимаем сверху кругленький пластик, выкручиваем болт (вроде бы на 13) и снимаем (сниматься могут туговато, можно чем-нибудь поддеть).

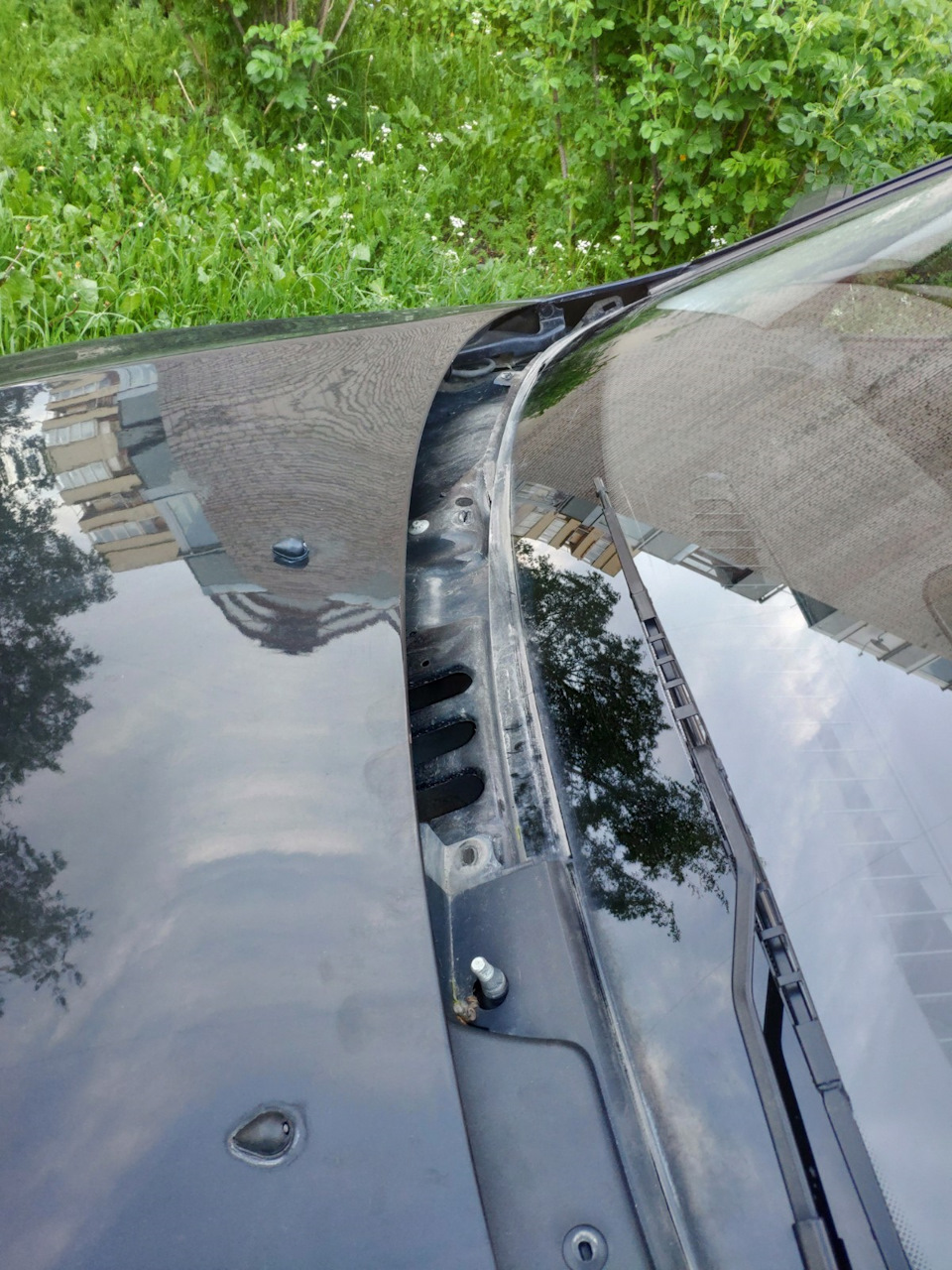

Получается у нас вот такая картина:

Шаг 3. Радуемся, что увидели трапецию, танцуем и приступаем к ее извлечению. Сразу скажу тем, кто подумает, что можно все сделать не снимая трапецию — не можно:) Просто запаритесь и потеряете кучу времени.

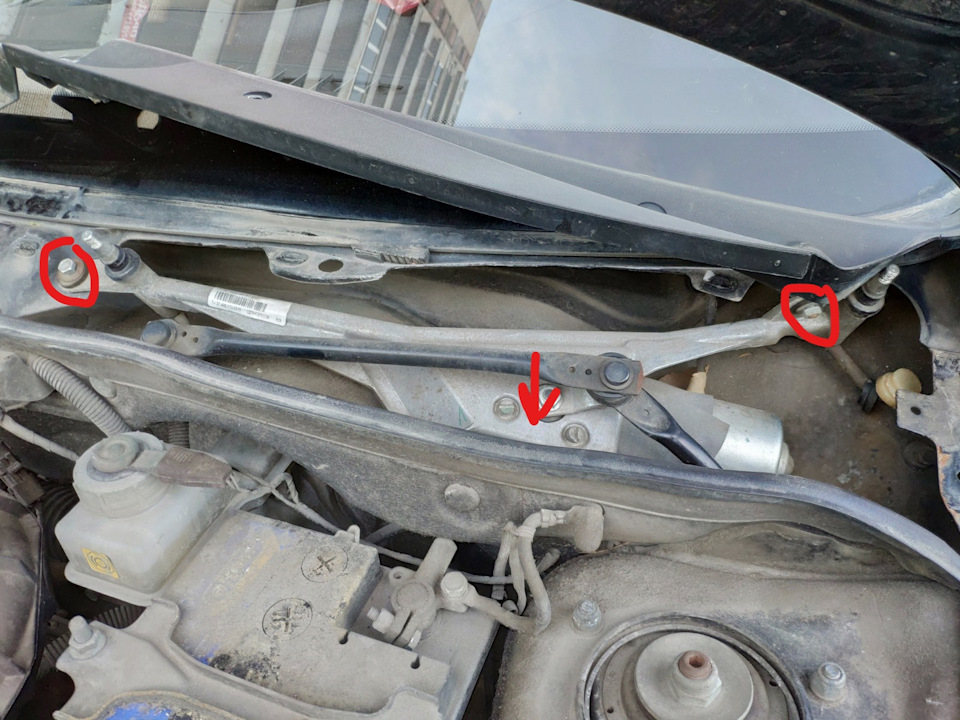

Итак, сама трапеция держится на 3 болтах (вроде бы на 10). Вот они (один не попал в кадр):

Тут все просто — откручиваем и пытаемся не потерять резинки и шайбы:)

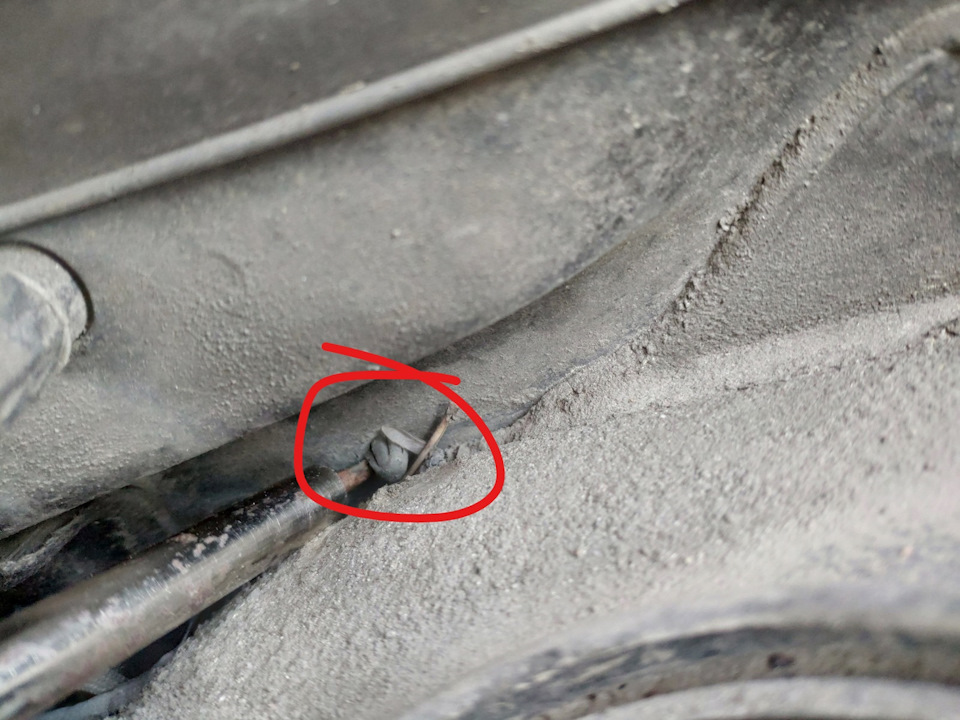

Открутили и…фиг Вам, если вы подумали что все так просто:) Далее видим следующую картину:

Вот «это вот» прикреплено к кузову заклепкой. Снимаем ее аккуратно, поддеваем с обратной стороны отверткой, вот так:

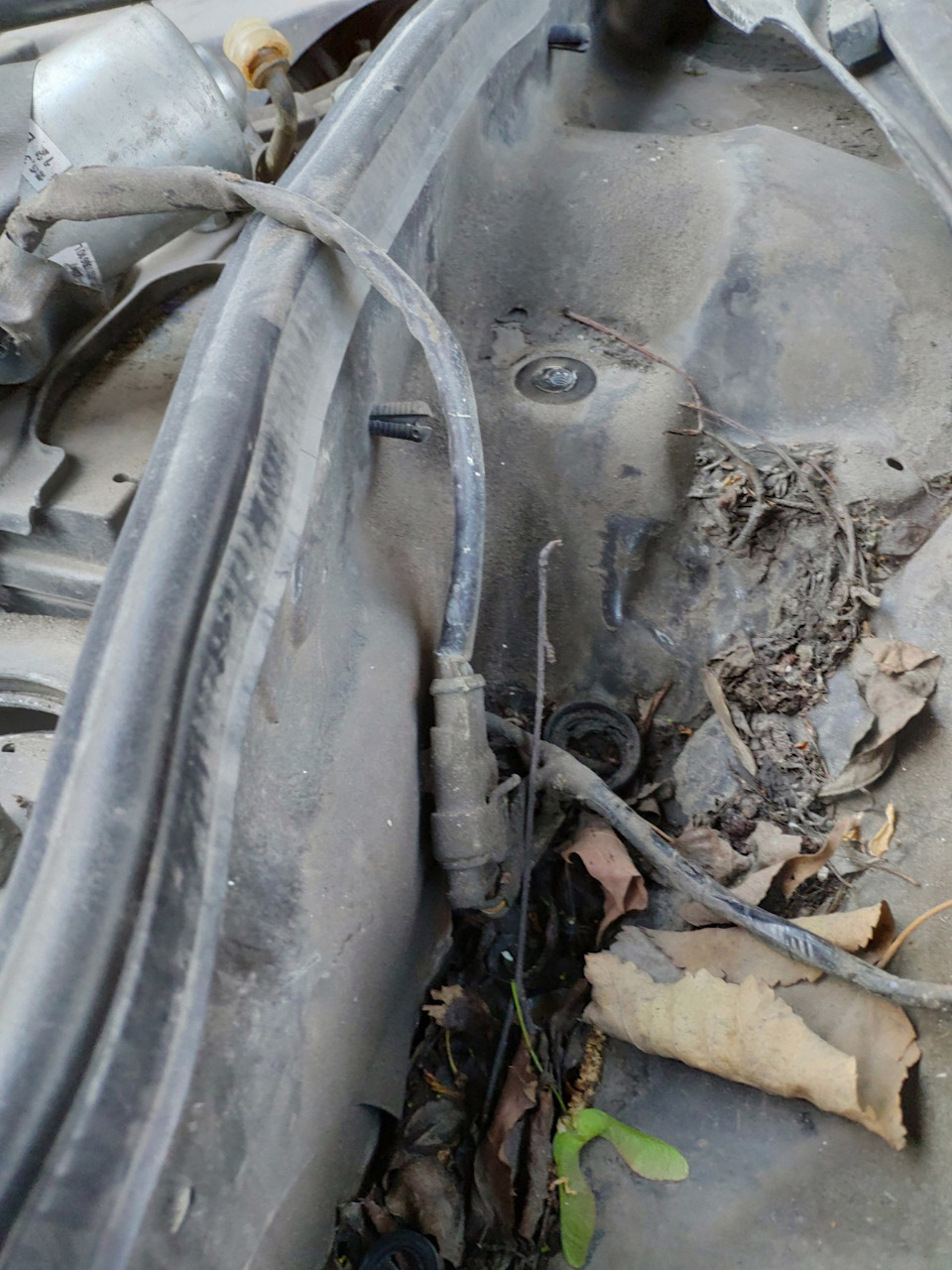

Все снято! В итоге получаем вот такую картину:

Шаг 4. Еще раз радуемся, что половина работы сделана, закидываем снятые запчасти и фурнитуру в машину, закрываем ее и идем в обнимку с трапецией домой.
Шаг 5. Открываем упаковку с приобретенными втулками и читаем инструкцию.

В общем то все понятно.
Шаг 6. Берем плиту, кастрюлю, воду, втулку и кольцо, соединяем все воедино и… вуаля.

Кипятим минуток 5, чтобы пластик чуть размяк.

Шаг 7. Берем трапецию, вынимаем аккуратно из кипящей воды втулку и одеваем ее на место.
Получается вот так:

Скажу честно, и без кипячения бы наделась)

Шаг 8. Пожалуй самый сложный шаг. Вынимаем кольцо из кипятка и пытаемся его натянуть на втулку.
Получилось у меня это со второго раза, очень уж оно туго встает на место, даже размякшее после кипятка. Но, с применением пассатижей я таки умудрился его натянуть. Получилось вот так:

Шаг 9. Выходим с гордым видом к машине, собираем все в обратной последовательности и проверяем работоспособность.

Все работает!
На этом все, если кому-то пригодится данный пост — буду очень рад! Удачи и ровных дорог!

Трапеция стеклоочистителя Лада Калина

Многие владельцы «Лады» сталкиваются с тем, что выходит из строя трапеция стеклоочистителя «Калина». Оказывается, эта проблема довольно распространенная. То медленно работают дворники, то задевают боковую стойку, хотя длина щеток нормальная. А бывает и так, что прямо в дороге во время дождя встанут по центру стекла и не работают дворники на «Калине».

Возможные причины неполадок

Некоторые специалисты утверждают, что если при включении не работают щетки стеклоочистителя, то самая частая причина этого — выход из строя предохранителя. В этом случае никаких особых усилий для устранения неполадки не потребуется. Просто нужно открыть крышку блока предохранителей (слева под рулевой колонкой) и найти соответствующий предохранитель. Это поможет сделать схема, нанесенная на крышку изнутри.

Если в прерывистом режиме не работают дворники, то, возможно, вышло из строя реле. Оно находится там же, где и предохранители. Его нужно заменить на новое. Но, как свидетельствует статистика, приводимая владельцами автомобилей «Лада», предохранители или реле перегорают достаточно редко.

Очень частой причиной того, что не работают щетки стеклоочистителя «Лада Калина», является разрушение втулок. Как говорят бывалые водители, пластиковые втулки разваливаются очень быстро — срок их службы от силы составляет 3 года.

Возможно, причиной их разрушения является качество пластика. Но, увы, других втулок нет. Ремкомплект можно найти в специализированных автомагазинах.

Когда не работает привод дворников, причиной может быть выход из строя моторчика, приводящего их в движение. Чтобы выяснить, действительно ли перегорел электропривод щеток, нужно проверить, поступает ли к нему электричество. Это можно сделать с помощью тестера. Если питание поступает, то нужно заменить согревший моторчик.

Самостоятельное устранение неисправностей

Когда при включении дворников привод работает, но дворники при этом не движутся, ремонт трапеции в такой ситуации будет сводиться к замене втулок.

Для этого нужно снять трапецию, которая находится под пластиковой декоративной накладкой под лобовым стеклом. Ремонт стеклоочистителя проводится в следующем порядке:

• открутить и снять щетки стеклоочистителя вместе с поводками;
• открутить и снять пластиковую накладку, для чего понадобится TORX T20, или «звездочка»;
• открутить трапецию, которая крепится к кузову автомобиля гайкой и двумя болтами;
• отсоединить привод стеклоочистителя от аккумулятора;
• снять трапецию вместе с приводом.

Если не снимать трапецию, то при установке втулок можно погнуть шарниры, что приведет к неправильной работе дворников. Поэтому лучше снять всю трапецию и проводить замену не на весу, а с упором.

Разрушенную втулку видно сразу. Ее можно просто удалить с помощью кусачек. Чтобы вставить новую, ее и стопорное кольцо нужно распарить в горячей воде, иначе все это не удастся надеть на шарнир. Прежде чем надеть стопорное колечко, втулку стоит обработать смазкой (например, литолом). Вся работа по разборке — сборке занимает максимум минут 40.

Но если «полетела» центральная втулка, то, скорее всего, придется заменить весь стеклоочистительный механизм. Замена трапеции стеклоочистителя — мероприятие еще более простое, чем процесс снятия и установки новых втулок. Вся работа проводится по алгоритму, описанному выше.

Естественно, полная замена трапеции стеклоочистителя обойдется дороже, чем ремонт стеклоочистителя. Зато это будет надежнее. Новое почти гарантированно прослужит дольше, чем отремонтированное. Хотя некоторые владельцы «Лады» утверждают, что перебранная и отремонтированная трапеция дворников «Калина» вполне может прослужить года два. Что ж, всегда нужно исходить из того, готовы ли вы тратить время или деньги.

Когда нужно менять дворники на «Калине»

Часто бывает так, что система привода дворников работает, а на лобовом стекле остаются следы, которые мешают нормальному обзору. В этом случае нужна замена дворников. Раньше на отечественных автомобилях устанавливались щетки, в каркас которых вставлялась резиновая деталь, которая и очищала стекло. Но в последнее время используются бескаркасные щетки.

Они работают лучше, да и устойчивость их к разным погодным условиям выше. Хотя каркасные щетки дешевле, бескаркасные прослужат дольше. Они могут работать эффективно от 1 до 1,5 млн циклов.

Собираясь провести замену, нужно учитывать размер щеток стеклоочистителя. Для «Лады Калина» это 600-миллиметровая щетка на водительской части лобового стекла и 400-миллиметровая — со стороны переднего пассажира. На заднем стекле стандартная щетка имеет длину 360 мм. Замена заднего дворника производится гораздо реже, чем передних. Они истираются гораздо медленнее, поскольку включать их приходится реже.

Замена щеток на Лада Калина — процесс, не требующий ни специальных знаний, ни каких-либо инструментов. Их просто нужно снять, отщелкнув замки, а на их место поставить новые, продвигая их, пока замок не защелкнется.

Ремонт и обслуживание

Замена трапеции дворников на Калине [фото]

Сегодня мы расскажем о том, как заменить трапецию дворников и мотор стеклоочистителя на автомобиле Лада Калина.

Необходимость данной операции может возникнуть в двух случаях:

• неисправна трапеция дворников;
• неисправен мотор дворников.

Порядок действий в обоих случаях почти одинаковый. В нашем случае разрушилась трапеция дворников – сломалась ода из втулок, тяга выскочила и при очередном взмахе дворников её согнуло пополам. Естественно, восстановлению этот узел не подлежит, поэтому пришлось менять.

Чтобы заменить трапецию, её нужно купить. Это не так просто, как кажется. Во-первых, непросто найти отдельно только трапецию – чаще всего она продаётся в сборе с мотором, что гораздо дороже. Кроме того, даже если найти отдельно только трапецию, она может не подойти – существует несколько разновидностей и типов (с тонким валом, с толстым валом и т.д.).

В нашем случае мотор дворников был фирмы Bosch – ни одна из предложенных в автомагазинах трапеций к нему не подошла, так как не совпадали крепёжные отверстия. Чтобы избежать такого, в идеале нужно снять с машины и трапецию, и мотор дворников, чтобы прямо в магазине проверить совместимость.

Не найдя подходящей трапеции, пришлось купить её в сборе с мотором. Изделие одной из российских фирм обошлось в 3100 рублей. Для сравнения, если покупать в сборе трапецию Bosch с мотором, выйдет порядка 5000 рублей. А отдельно трапеция без мотора обошлась бы в 1100 рублей.

Чтобы заменить трапецию дворников на Калине, нужно проделать ряд предварительных операций, чтобы добраться до неё.

Для начала при помощи тонкой отвёртки снимаем заглушки креплений правого и левого дворников.

Затем при помощи трубчатого ключа откручиваем гайки крепления дворников и снимаем их.

Затем нужно при помощи «звёздочки» открутить крепления облицовки ветрового стекла со стороны водителя. Одно из креплений закрыто заглушкой – её нужно снять при помощи отвёртки.

Открутив два крепления, нужно открыть капот – так появится доступ к третьему креплению.

После этого накладку можно снять – откроется доступ к трапеции с мотором.

Она держится на трёх гайках – две можно открутить трубчатым ключом, третью – накидным.

Далее аккуратно приподнимаем трапецию и отсоединяем электрический разъём мотора дворников.

Если мы меняем мотор дворников или только трапецию, на старой детали нужно открутить 3 болта, крепящих мотор к трапеции, а также гайку крепления тяги трапеции к валу мотора. Перед тем, как разбирать узел, нужно запомнить или отметить маркером положение тяги привода трапеции относительно мотора. Если этого не сделать, то дворники будут работать несинхронно или нарушится их рабочий ход – дворники будут либо не полностью очищать стекло, либо выезжать за его пределы. После этого крепим новую трапецию к старому мотору или новый мотор к старой трапеции и собираем всё в обратной последовательности.

В нашем случае, как упоминалось выше, менялся узел в сборе. Однако, перед установкой нужно проверить положение тяги привода дворников – в купленном узле оно отличалось от того, как было до этого на машине. Мы не обратили на это внимание, в результате водительский дворник поднимался только до половины стекла, а затем возвращался обратно и задевал за пассажирский дворник.

Регулировку пришлось делать на уже установленной трапеции, что жутко неудобно, так как места для работы гаечным ключом очень мало. Мы посмотрели положение тяги на старой трапеции, ослабили гайку на новой трапеции и отрегулировали её в такое же положение, после чего вновь затянули эту гайку. После этого всё заработало, как нужно.

После окончательной сборки нужно поставить на место дворники и отрегулировать их положение. После этого надо включить дворники и проверить, чтобы при их работе щётки ничего не задевали. Если что-то не так, можно ослабить крепление и вновь отрегулировать положение дворников.

Замена втулок стеклоочистителя калина

решил попробовать поменять втулки трапеции стеклоочистителя, потому что водительский дворник при движении автомобиля примерно 100 км/ч, начинал стучать по водительской двери. если двигаться медленнее то дворник работает как и положено, за границы стекла не вылетает. поднял капот подергал за тяги трапеции — болтаются. решил поменять втулки. после замены проблема не ушла, но работать стали пошустрее. если кто в курсе из-за чего может бить дворник об дверь, буду благодарен за ответ. ниже мануал как я менял втулки, может кому пригодиться!
купил вот такой комплект, за что отдельное спасибо Vital874

далее снял поводки дворников, подцепил отверткой заглушку, открутил ключом на 13 гайку и сдернул поводки.

далее снял облицовку ветрового стекла, вот таким образом я их выводил, легко и быстро.

Сегодня пришлось снимать трапецию дворников на своей Калине, так как возникла одна проблема, о которой расскажу чуть позже. Заодно решил написать инструкцию по замене как самой трапеции, так и моторчика стеклоочистителя. Снимается все достаточно просто, даже не думал, что все намного легче, чем на «классике». Для данного ремонта понадобятся такие инструменты, как:

• Головки на 10 и 13
• Трещоточные рукоятки или воротки
• Рожковый или накидной ключ на 10 и 13
• Бита TORX T20 с держателем

Как снять трапецию в сборе

Прежде чем приступать к снятию, необходимо снять рычаги дворников, а также пластиковые накладки в самом низу лобового текла, о чем я писал в инструкции по замене салонного фильтра Калины. Там понадобится как раз TORX T20.

После того, как эти накладки сняты с автомобиля, можно приступать к отворачиванию болтов и гаек крепления самой трапеции. Сначала откручиваем болт слева, как показано на фото ниже:

Затем по центру:

И еще нужно открутить одну гайку с правой стороны, там лучше всего воспользоваться рожковым ключом:

Теперь трапецию ничего не держит и теперь можно слегка наклонив ее вперед:

Вынимать ее из своего посадочного места:

И чтобы ее окончательно извлечь, остается отсоединить штекер питания моторчика. Сфотографировать все в первоначальном виде не получилось, но сложного там ничего нет — отгибаем фиксатор и тянем штекер на себя. А также нужно будет извлечь его из отверстия кузова, в котором он посажен на защелку (клипсу). Вот он после снятия:

Снятие и установка моторчика стеклоочистителя Калины

Сам же моторчик с трапецией дворников соединяется 3 болтиками и одной гайкой. Сначала откручиваем эти три болта головкой на 10:

А затем гайку, которая крепит рычаг трапеции к валу моторчика:

И после этого можно снимать моторчик, так как больше никаких креплений нет:

В случае необходимости производим замену моторчик и трапеции, или покупаем всю конструкцию в сборе и устанавливаем в обратной последовательности. Желательно во время снятия заметить положение рычага трапеции относительно корпуса, чтобы потом поставить все точно также! Цена трапеции в сборе с моторчиком на Калину составляет около 2000 рублей, а по отдельности эти детали практически равноценны.

Многие владельцы «Лады» сталкиваются с тем, что выходит из строя трапеция стеклоочистителя «Калина». Оказывается, эта проблема довольно распространенная. То медленно работают дворники, то задевают боковую стойку, хотя длина щеток нормальная. А бывает и так, что прямо в дороге во время дождя встанут по центру стекла и не работают дворники на «Калине».

Возможные причины неполадок

Некоторые специалисты утверждают, что если при включении не работают щетки стеклоочистителя, то самая частая причина этого — выход из строя предохранителя. В этом случае никаких особых усилий для устранения неполадки не потребуется. Просто нужно открыть крышку блока предохранителей (слева под рулевой колонкой) и найти соответствующий предохранитель. Это поможет сделать схема, нанесенная на крышку изнутри.

Если в прерывистом режиме не работают дворники, то, возможно, вышло из строя реле. Оно находится там же, где и предохранители. Его нужно заменить на новое. Но, как свидетельствует статистика, приводимая владельцами автомобилей «Лада», предохранители или реле перегорают достаточно редко.

Очень частой причиной того, что не работают щетки стеклоочистителя «Лада Калина», является разрушение втулок. Как говорят бывалые водители, пластиковые втулки разваливаются очень быстро — срок их службы от силы составляет 3 года.

Возможно, причиной их разрушения является качество пластика. Но, увы, других втулок нет. Ремкомплект можно найти в специализированных автомагазинах.

Когда не работает привод дворников, причиной может быть выход из строя моторчика, приводящего их в движение. Чтобы выяснить, действительно ли перегорел электропривод щеток, нужно проверить, поступает ли к нему электричество. Это можно сделать с помощью тестера. Если питание поступает, то нужно заменить согревший моторчик.

Самостоятельное устранение неисправностей

Когда при включении дворников привод работает, но дворники при этом не движутся, ремонт трапеции в такой ситуации будет сводиться к замене втулок.

Для этого нужно снять трапецию, которая находится под пластиковой декоративной накладкой под лобовым стеклом. Ремонт стеклоочистителя проводится в следующем порядке:

• открутить и снять щетки стеклоочистителя вместе с поводками;
• открутить и снять пластиковую накладку, для чего понадобится TORX T20, или «звездочка»;
• открутить трапецию, которая крепится к кузову автомобиля гайкой и двумя болтами;
• отсоединить привод стеклоочистителя от аккумулятора;
• снять трапецию вместе с приводом.

Если не снимать трапецию, то при установке втулок можно погнуть шарниры, что приведет к неправильной работе дворников. Поэтому лучше снять всю трапецию и проводить замену не на весу, а с упором.

Разрушенную втулку видно сразу. Ее можно просто удалить с помощью кусачек. Чтобы вставить новую, ее и стопорное кольцо нужно распарить в горячей воде, иначе все это не удастся надеть на шарнир. Прежде чем надеть стопорное колечко, втулку стоит обработать смазкой (например, литолом). Вся работа по разборке — сборке занимает максимум минут 40.

Но если «полетела» центральная втулка, то, скорее всего, придется заменить весь стеклоочистительный механизм. Замена трапеции стеклоочистителя — мероприятие еще более простое, чем процесс снятия и установки новых втулок. Вся работа проводится по алгоритму, описанному выше.

Естественно, полная замена трапеции стеклоочистителя обойдется дороже, чем ремонт стеклоочистителя. Зато это будет надежнее. Новое почти гарантированно прослужит дольше, чем отремонтированное. Хотя некоторые владельцы «Лады» утверждают, что перебранная и отремонтированная трапеция дворников «Калина» вполне может прослужить года два. Что ж, всегда нужно исходить из того, готовы ли вы тратить время или деньги.

Когда нужно менять дворники на «Калине»

Часто бывает так, что система привода дворников работает, а на лобовом стекле остаются следы, которые мешают нормальному обзору. В этом случае нужна замена дворников. Раньше на отечественных автомобилях устанавливались щетки, в каркас которых вставлялась резиновая деталь, которая и очищала стекло. Но в последнее время используются бескаркасные щетки.

Они работают лучше, да и устойчивость их к разным погодным условиям выше. Хотя каркасные щетки дешевле, бескаркасные прослужат дольше. Они могут работать эффективно от 1 до 1,5 млн циклов.

Собираясь провести замену, нужно учитывать размер щеток стеклоочистителя. Для «Лады Калина» это 600-миллиметровая щетка на водительской части лобового стекла и 400-миллиметровая — со стороны переднего пассажира. На заднем стекле стандартная щетка имеет длину 360 мм. Замена заднего дворника производится гораздо реже, чем передних. Они истираются гораздо медленнее, поскольку включать их приходится реже.

Замена щеток на Лада Калина — процесс, не требующий ни специальных знаний, ни каких-либо инструментов. Их просто нужно снять, отщелкнув замки, а на их место поставить новые, продвигая их, пока замок не защелкнется.

Лада калина ремонт трапеции дворников

У некоторых владельцев бюджетных моделей Лада Калина возникают проблемы с трапецией стеклоочистителя по причине непредвиденного выхода ее из строя. Такой вид неисправности получил широкое распространение, поэтому мы не можем обойти вниманием этот вопрос, ведь ситуация, когда в дождь дворники перестали функционировать, является не самой приятной. И требуется ремонт стеклоочистителя.

Каковы же причины поломок?

Наиболее вероятным фактором, вызывающим остановку дворников, является перегорание рабочего элемента в предохранителе. Устранение данной неисправности предполагает совершение простейшего действия – замену плавкой вставки. Она находится в соответствующем монтажном блоке, располагающемся по левую сторону от рулевой колонки. Полезно будет запастись схемой предохранителей, которая поможет без труда отыскать потребную нам вставку.

Когда очистители перестали функционировать в прерывистом режиме, то с большой долей вероятности пришло в негодность управляющее реле. Этот компонент также располагается в ранее обозначенном блоке. Реле при выходе из строя заменяют новым аналогом. Однако заметим, что согласно многочисленным отзывам обладателей отечественных малолитражек сформировалась определенная статистика, свидетельствующая о малочисленности случаев поломок такого рода.

В качестве наиболее частой причины фигурирует разрушение втулок. Они выполнены из пластмассы, поэтому не похвастают длительным ресурсом, который в максимуме достигает трех лет. На процесс разрушения элементов первостепенное воздействие оказывает качественный показатель материала. Здесь единственной действенной мерой будет замена, а для ее осуществления следует обзавестись ремонтным комплектом, который имеется в специализированном торговом субъекте. В данном случае происходит и замена трапеции.

Если владелец Лада Калина обнаруживает неработающий привод очистителей, то это свидетельствует о вышедшем из строя моторчике узла. Для того, чтобы убедиться в данном факте, потребуется удостовериться о поступлении на контакты мотора напряжения от бортовой сети. Эта процедура легко выполняется с помощью обычного тестера. Если питание присутствует, то однозначно меняем мотор.

Как самостоятельно ликвидировать неисправности очистителей?

Когда владелец LADA Kalina включает привод стеклоочистителей, мотор работает, а дворники отказываются двигаться, то придется заменить втулки. Для этой цели демонтируется трапеция дворников, которую прикрывает декоративная пластмассовая панель. Место расположения узла (трапеции) – непосредственно под лобовым стеклом. Ремонт стеклоочистителя производится, используя ремкомплект трапеции стеклоочистителя в нижеприведенном порядке:

• откручиваем крепеж щеток и снимаем их в комплексе с поводками;
• затем демонтируем декоративную протекционную панель, для чего запасаемся ключом типа «Торкс Т20»;
• переходим к снятию самой трапеции, которая удерживается на лобовом кузовном элементе посредством гайки и пары болтов, используем по необходимости ремкомплект трапеции стеклоочистителя;
• далее потребуется отсоединить питающие магистрали узла от АКБ;
• теперь можно снимать узел в сборе.

Если прибегнуть к замене втулок без съема трапеции, то создается риск деформации шарниров, что приведет к некорректной работе щеток. Разрушенная втулка сразу выдаст себя, поэтому смело приступаем к «операции». Элемент удаляется посредством кусачек. Перед монтажом новой втулки вместе со стопорной шайбой потребуется предварительно разогреть ее в кипятке, что позволит беспрепятственно надеть указанный элемент на шарнир. Также перед установкой кольца смазываем втулку подходящим веществом, к примеру, литолом.

Весь перечень манипуляций отнимет не более 1 часа

В случаях поломки центральной втулки придется менять весь механизм. Данная работа не способна создать затруднений, поэтому откручиваем ранее обозначенный перечень крепежа и демонтируем узел, а на его место устанавливаем новый механизм. Такая замена будет более затратным мероприятием в сравнении с обычной заменой втулок, зато этот вариант надежнее. Владельцы LADA Kalina заверяют, что после замены втулок механизм способен проявить ресурс не менее двух лет. Здесь выбор остается за владельцем, к какому из методов склониться в данной ситуации.

Когда требуется замена дворников в Калине?

Со временем владельцы практичных Лада Калина замечают появление на поверхности лобового стекла следов от щеток. Такие «артефакты» создают препятствие хорошей обзорности. В данной ситуации потребуется замена обозначенных компонентов, вероятно, потребуется замена трапеции. Многие бывалые владельцы советуют приобретать бескаркасные щетки, которые, по их мнению, способны «отважно» противостоять температурным перепадам и могут продемонстрировать сравнительно больший ресурс, равный примерно 1,5 миллиона циклов.

Перед заменой следует уяснить потребный размер изделий. Для Лада Калина следует приобретать щетку водительской стороны длиной 600 мм, а для зоны стекла напротив пассажира – 400 мм. Для стекла кормы щетка обладает стандартным параметром, составляющим 360 мм. Этот дворник значительно реже подвергается замене, поскольку интенсивность его работы существенно ниже в сравнении с передними компонентами.

Подведем итоги

Такой важный процесс, как замена очистителей, или когда меняется трапеция дворников на автомобиле LADA Kalina, является весьма простым мероприятием. Здесь отсутствует потребность в специальных приспособлениях или замысловатых инструментах. Щетки снимаются посредством раскрытия замков.

Ремонт или замена такой детали, как трапеция дворников фигурирует как более ответственная работа, но и она не способна вызвать затруднения у малоопытного обладателя Лада Калина. В подобных ситуациях не стесняясь, приступайте к действию.

решил попробовать поменять втулки трапеции стеклоочистителя, потому что водительский дворник при движении автомобиля примерно 100 км/ч, начинал стучать по водительской двери. если двигаться медленнее то дворник работает как и положено, за границы стекла не вылетает. поднял капот подергал за тяги трапеции — болтаются. решил поменять втулки. после замены проблема не ушла, но работать стали пошустрее. если кто в курсе из-за чего может бить дворник об дверь, буду благодарен за ответ. ниже мануал как я менял втулки, может кому пригодиться!
купил вот такой комплект, за что отдельное спасибо Vital874

далее снял поводки дворников, подцепил отверткой заглушку, открутил ключом на 13 гайку и сдернул поводки.

далее снял облицовку ветрового стекла, вот таким образом я их выводил, легко и быстро.

День (как то недавно) изначально хреново начался – утром по дороге к зубному, а это для меня совсем жесть, решил лобовуху помыть, водой брызнул, а водительский дворник почему то на месте остался. Ну думал фигня, гайка раскрутилась на поводке. Проверил, закручена. Значит что? Трапеция. Досада блин, а еще щас зуб сверлить будут. Короче совсем беда.
С зубным разобрались (кстати теперь отношусь к этому намного спокойнее, не совсем там жесть, обезболить могут так, что пол головы потом весь день не чувствуешь), повеселел, но вспомнил, что на трапеции тяга соскочила. Конкретнее выработалась пластиковая втулка, которая одевается на шарнир.

Если бы не было интернета, то скорее всего пришлось бы покупать всю трапецию в сборе, а тут, на Драйве, вычитал про ремкомплект. Правда народ пишет про ремкомплект ваз 2110, типа подходит на Калину и что его тяжело найти в продаже. 3 дня ездил с одним дворником, раз даже в дождь попал. После этого сразу погнал на авторынок, поиски чудо ремкомплекта решил начать оттуда. Подошел к первой палатке, объяснил что нужно и к моему удивлению продавец мне предложил то, что надо. И при чем не для 2110, а именно для Калины. Цена правда в 250 руб мне не очень понравилась (за 3 пластиковые маленькие штучки), но это лучше чем 2-3 руб за трапецию. Короче купил, вечером дворник уже работал как надо. Процесс замены не сложный, разбирать ничего не надо, трапецию тоже можно не снимать. Я не снимал, все так сделал. Перед монтажом втулки ее со стопорным кольцом нужно бросить в кипяток минуты на 3, а шарнир обязательно чем нибудь смазать. На все ушло минут 10. Фото прилагаются.
Ну вдобавок дворники прикупил, а то старые уже разболтались все и только воду по стеклу размазывали.
